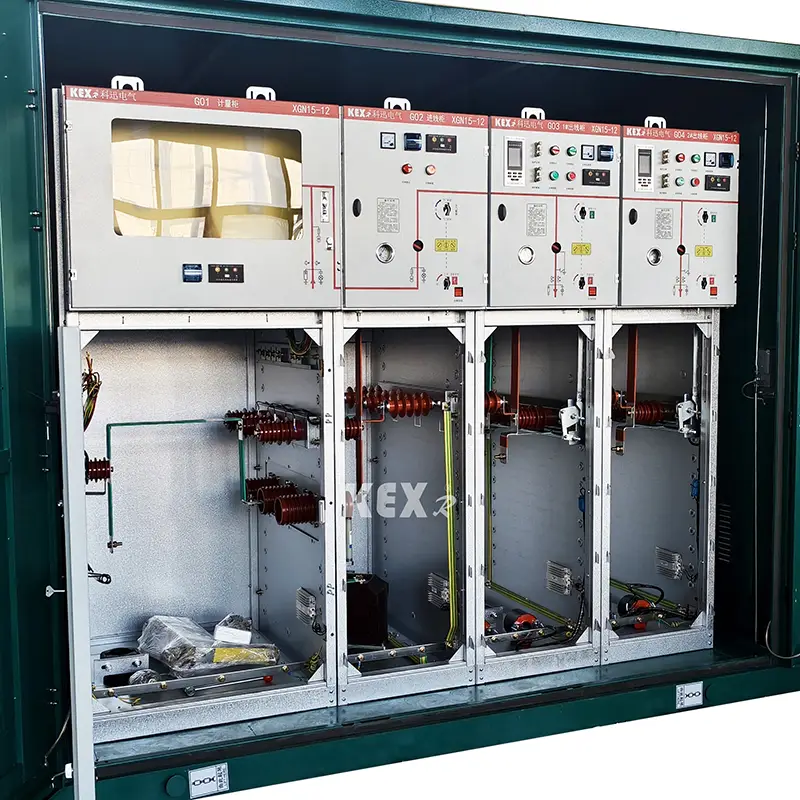

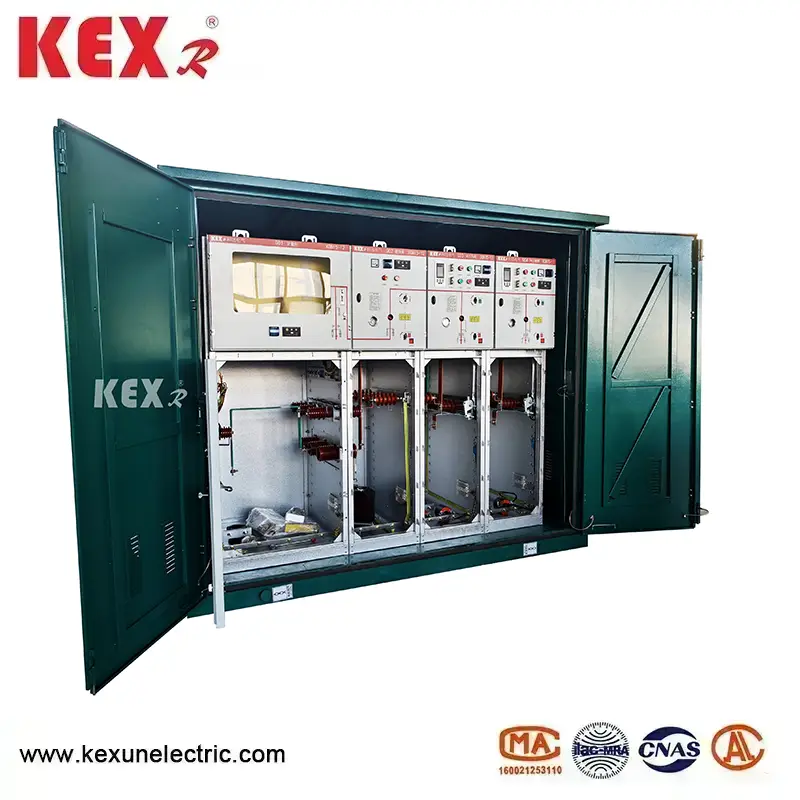

Ντουλάπι κύριας μονάδας δακτυλίου SF6

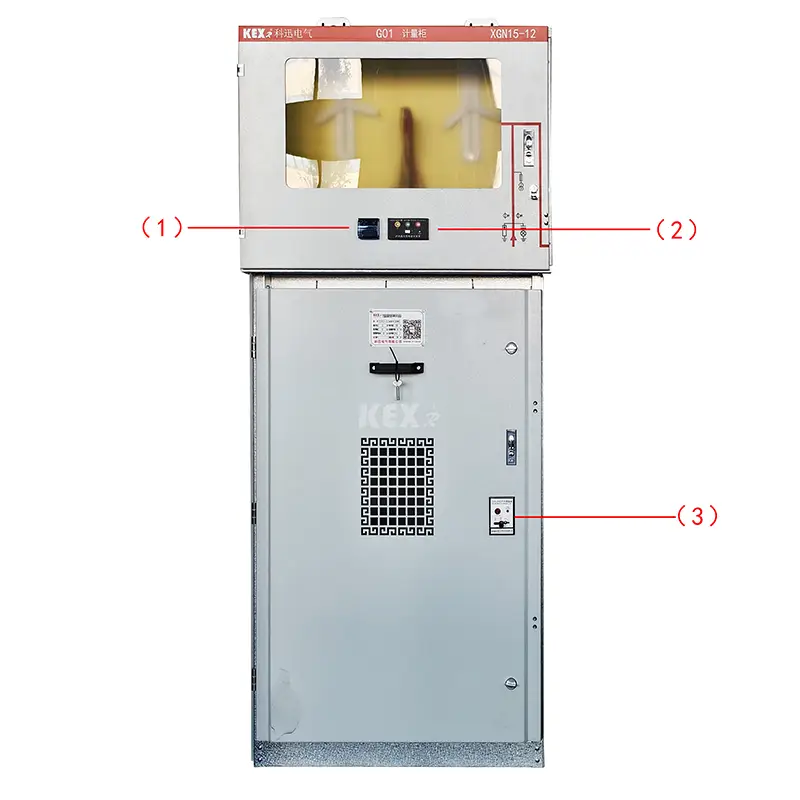

●Στοιχεία

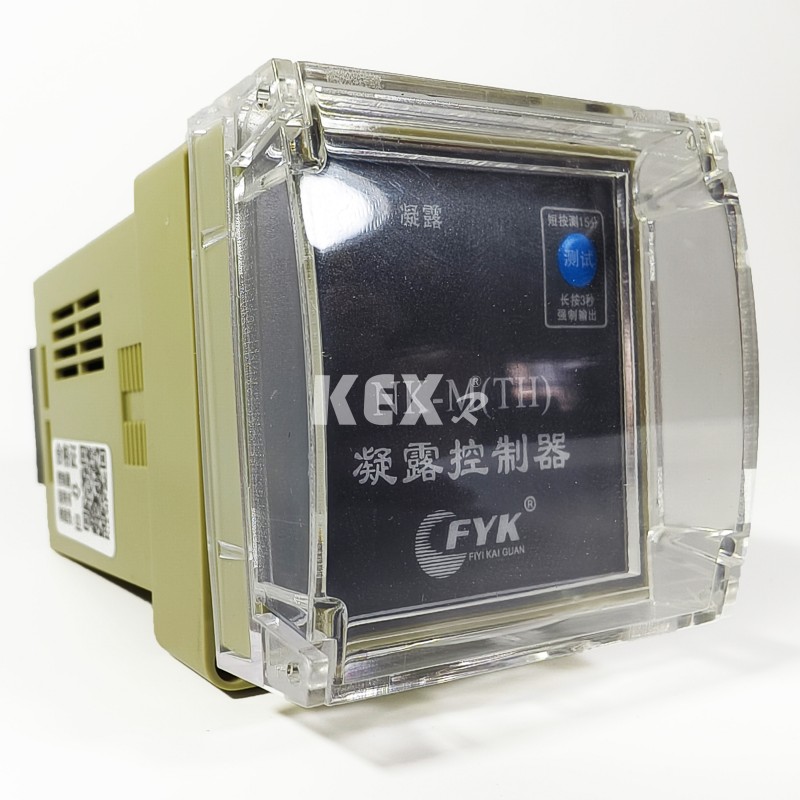

1. .Ελεγκτής συμπύκνωσης

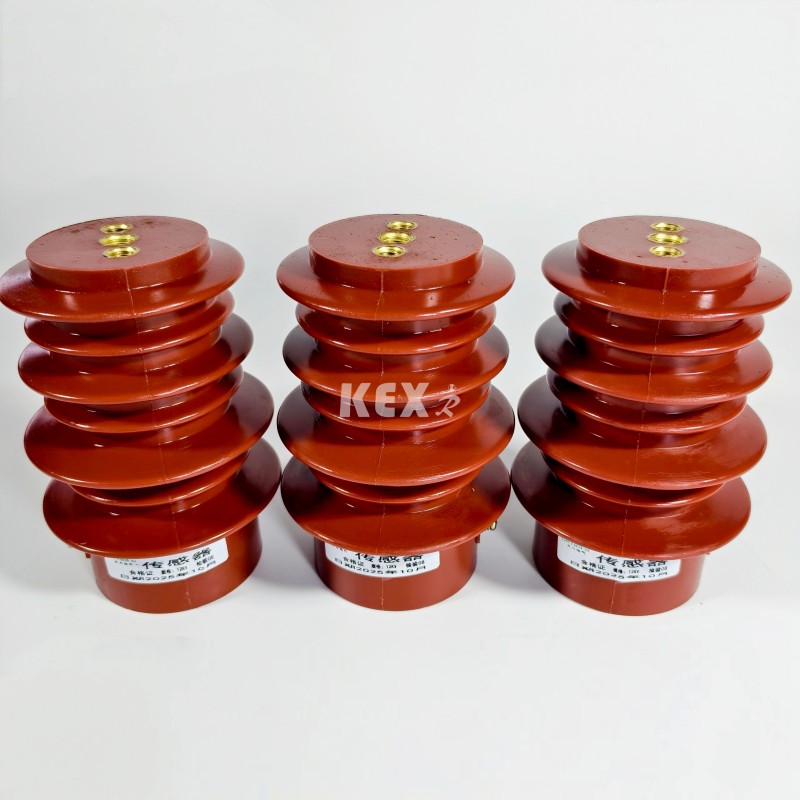

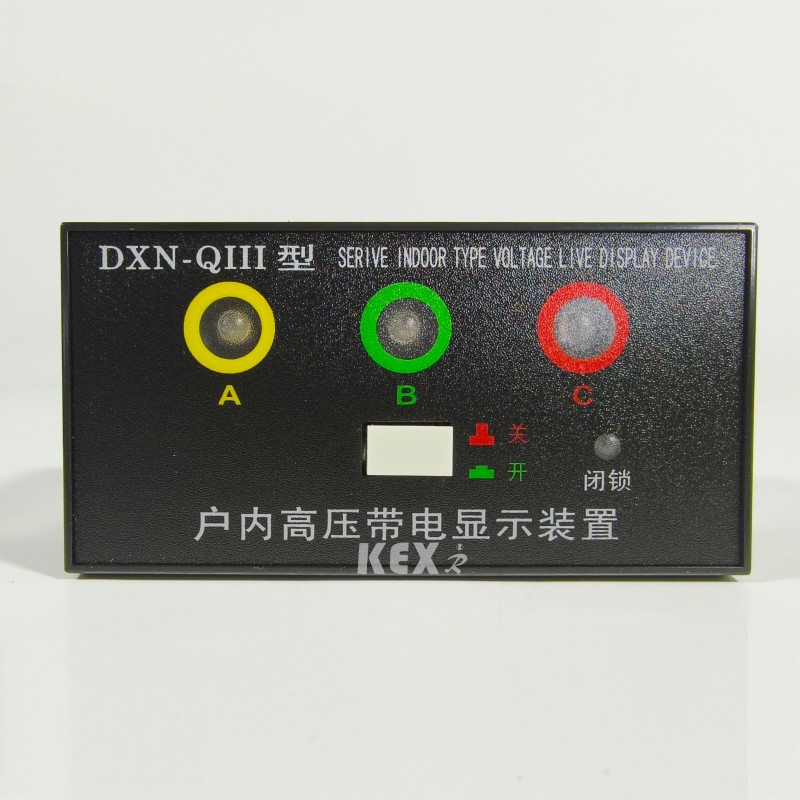

2.Φορτισμένη οθόνη

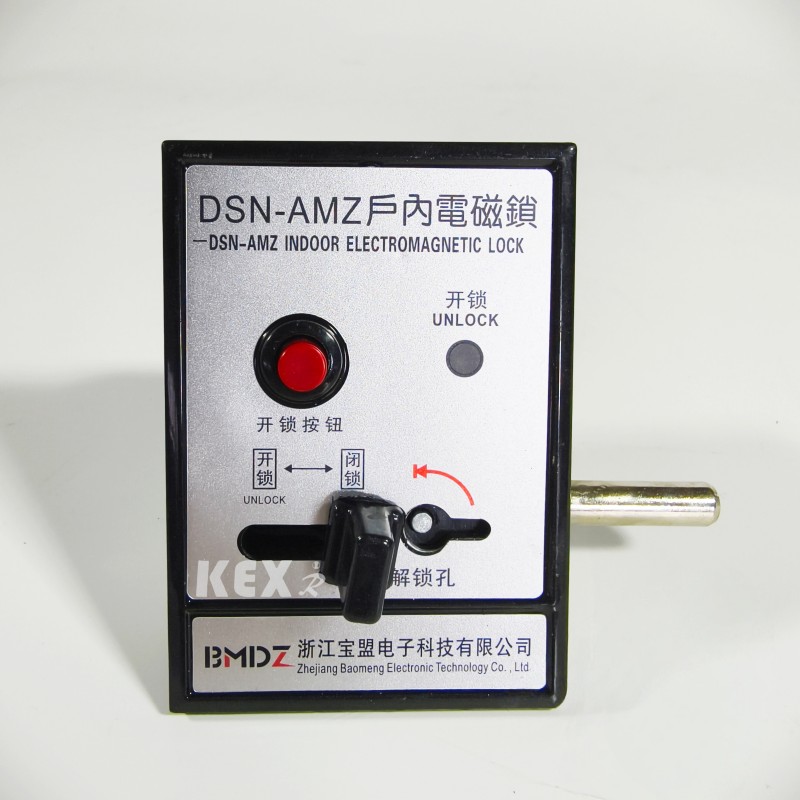

3.Ηλεκτρομαγνητική κλειδαριά εσωτερικού χώρου

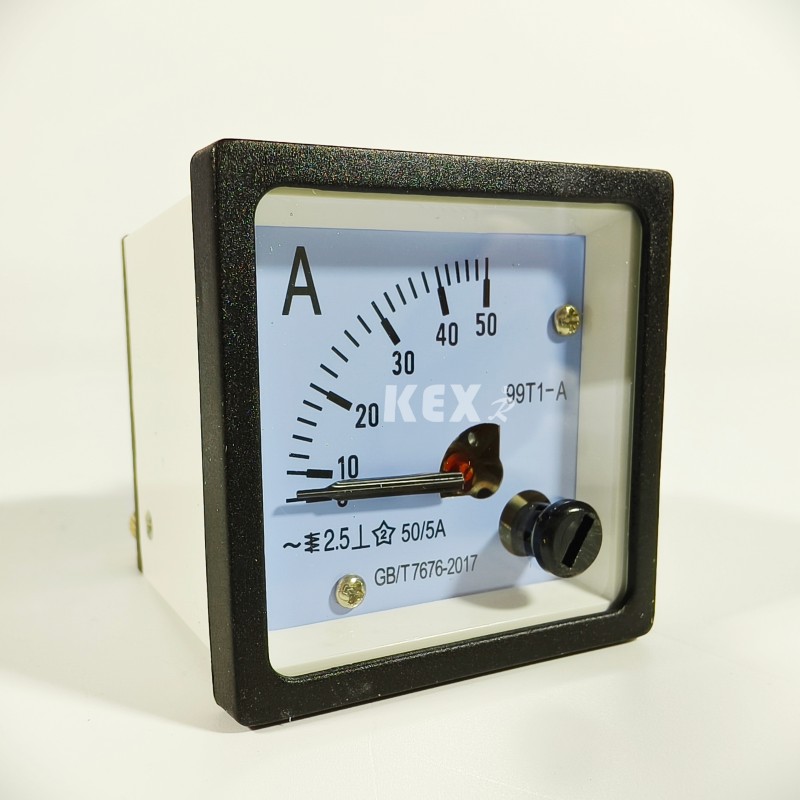

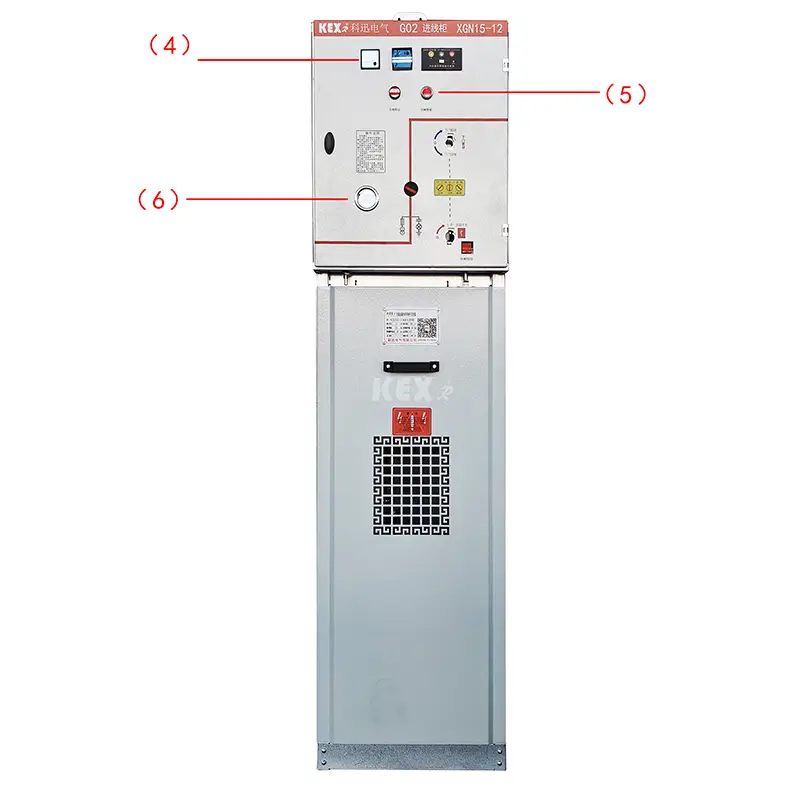

4. Αμπερόμετρο

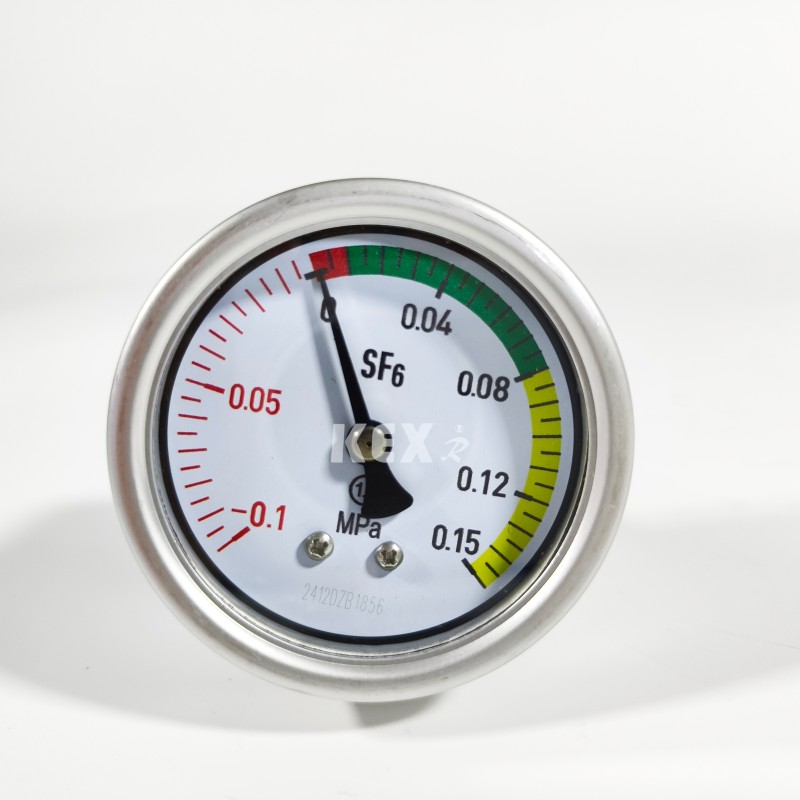

6.Βαρόμετρο

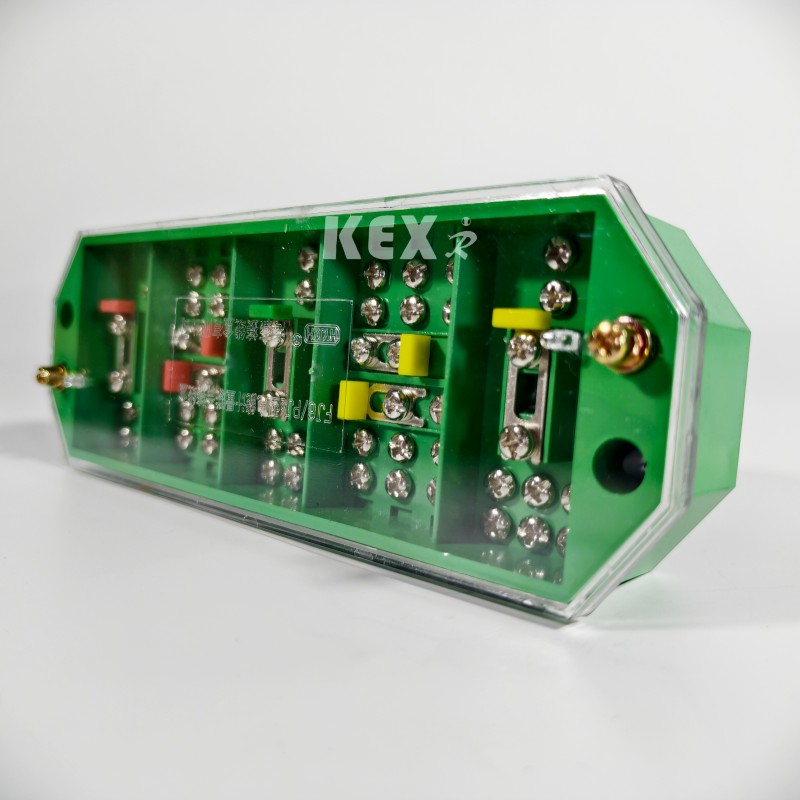

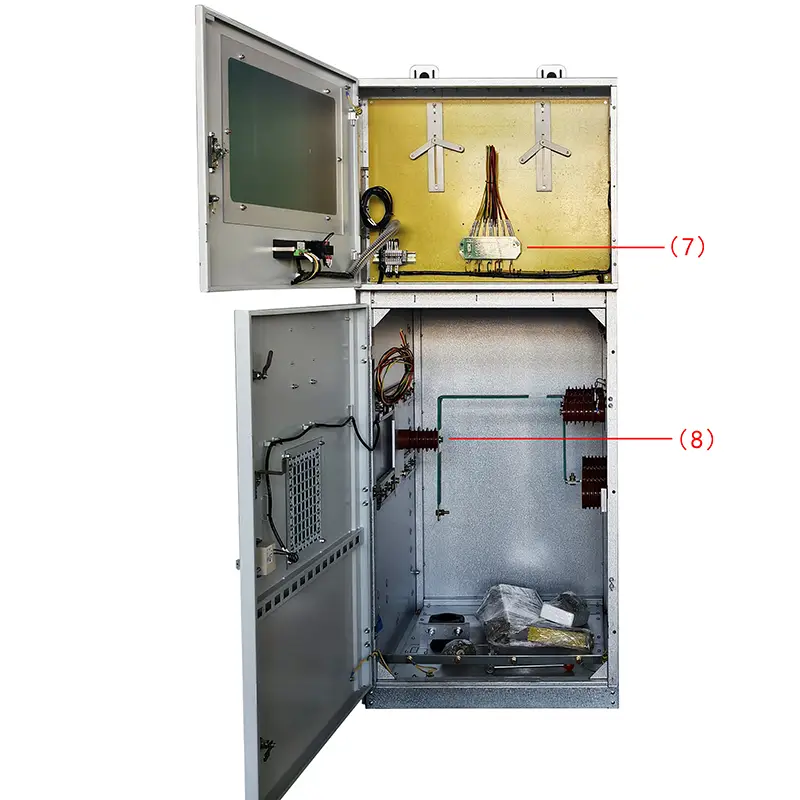

7. Ηλεκτρικός σύνδεσμος 3 φάσης 3

8.Πομπός

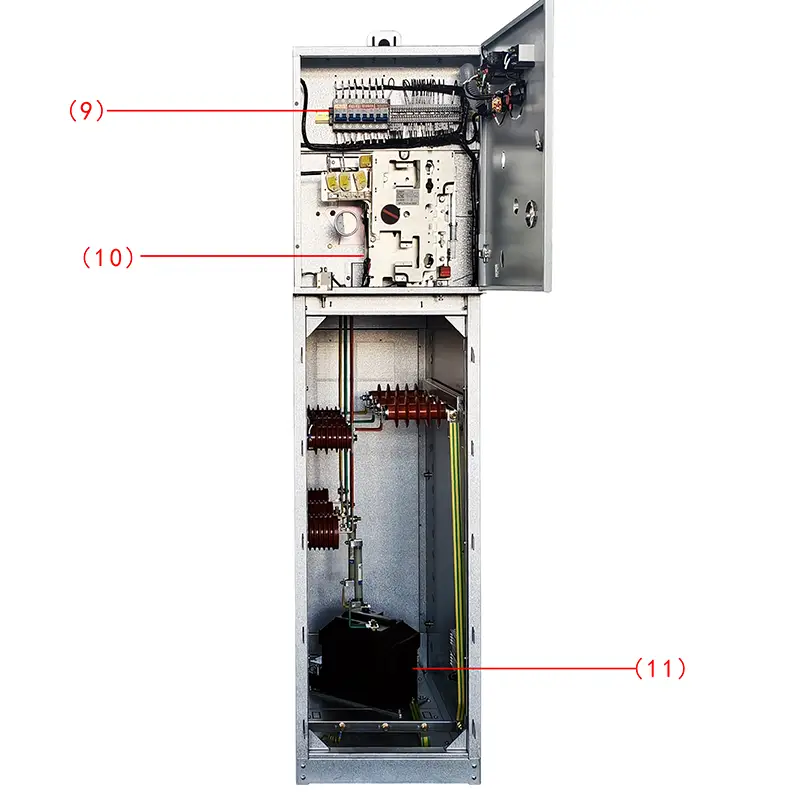

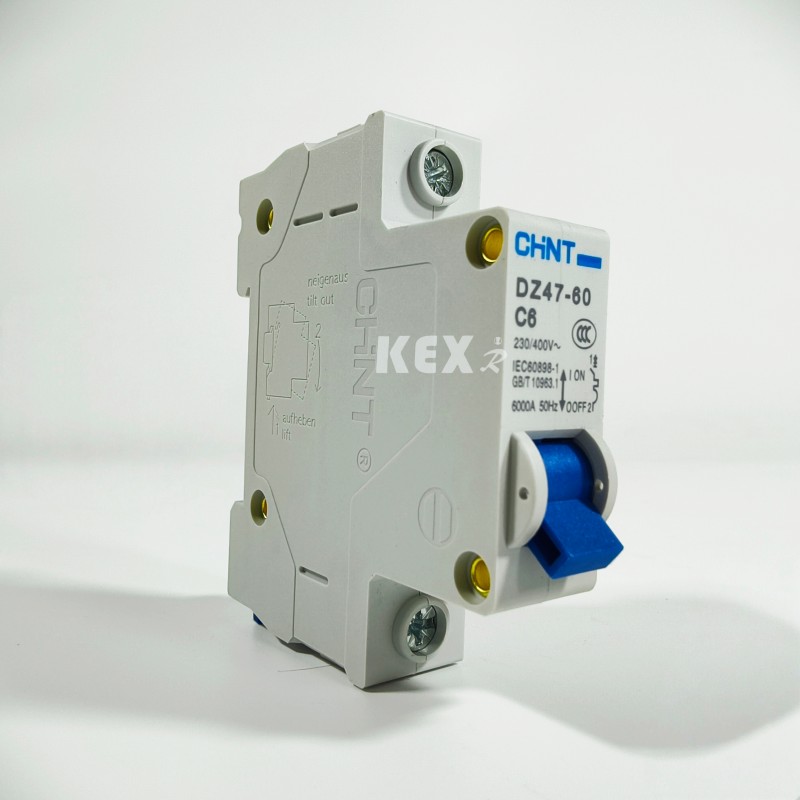

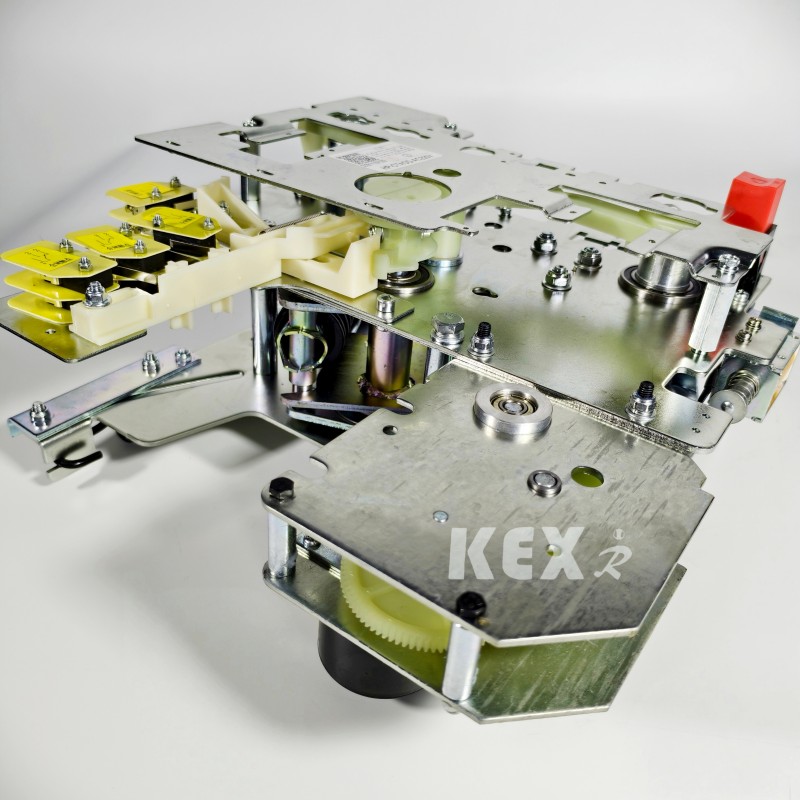

9. Mcb

10. Μηχανισμός λειτουργίας

11.VT

● Χρήση συνθηκών

Το αρθρωτό ντουλάπι κύριας μονάδας δακτυλίου τύπου XGN15-12 είναι μια νέα γενιά συμπαγούς και επεκτάσιμου μεταλλικού κλειστού εξοπλισμού διανομής με διακόπτη εξαφθοριούχου θείου ως κύριο διακόπτη και μόνωση αέρα για ολόκληρο το ντουλάπι. Έχει τα χαρακτηριστικά της απλής δομής, της ευέλικτης λειτουργίας, της αξιόπιστης ασφάλισης και της βολικής εγκατάστασης και μπορεί να προσφέρει ικανοποιητικές τεχνικές λύσεις για διάφορες εφαρμογές και διαφορετικές απαιτήσεις χρήστη. Υιοθετεί την τεχνολογία ανίχνευσης και το πιο πρόσφατο προστατευτικό ρελέ, καθώς και προηγμένες τεχνικές επιδόσεις και ελαφρύ και ευέλικτο σχέδιο συναρμολόγησης, που μπορεί να καλύψει πλήρως τις μεταβαλλόμενες ανάγκες της αγοράς.

Οι κύριοι διακόπτες του ντουλαπιού κύριας μονάδας δακτυλίου XGN15-12 SF6 υιοθετούν FLN36 και FLN48 αντίστοιχα, διακόπτες φορτίου SF6 και ABB original SFG, ενώ οι αυθεντικοί διακόπτες κυκλώματος ABB VD4/S, HD4/S και διακόπτες κυκλώματος VS1 μπορούν επίσης να εξοπλιστούν ανάλογα με τις ανάγκες των χρηστών.

● Εργασιακό Περιβάλλον

◆ Υψόμετρο≤1000μ

◆ Θερμοκρασία περιβάλλοντος -25~40℃

◆Η μέση ημερήσια σχετική υγρασία δεν υπερβαίνει το 95%. Η μέση μηνιαία σχετική υγρασία δεν υπερβαίνει το 90%.

◆ Σεισμική ικανότητα: 8 μοίρες.

◆ Χωρίς βίαιους κραδασμούς και κρούσεις και χώρους με κίνδυνο πυρκαγιάς, χημικής διάβρωσης και έκρηξης.

● Πρότυπα

Το δομοστοιχειωτό ερμάριο κύριας μονάδας δακτυλίου XGN15-12 SF6 πληροί τα παρακάτω πρότυπα

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Πίνακας τεχνικών παραμέτρων του ντουλαπιού κύριας μονάδας δακτυλίου τύπου XGN15-12 SF6

● Η δομή του δομοστοιχειακού δακτυλίου τύπου XGN15-12 SF6 Main Unit Cabinet

◆Δωμάτιο διαύλου: διακόπτης φόρτωσης

Ένας διακόπτης φορτίου τριών σταθμών είναι εγκατεστημένος στο δωμάτιο διακοπτών. Το κέλυφος του διακόπτη φορτίου είναι κατασκευασμένο από εποξική ρητίνη και γεμισμένο με εξαφθοριούχο θείο (SF6) Το αέριο είναι ένα μονωτικό μέσο και το S6F μπορεί να εγκατασταθεί στο δωμάτιο μεταγωγής σύμφωνα με τις απαιτήσεις του πελάτη. Μετρητής πυκνότητας αερίου ή μετρητής πυκνότητας αερίου με επαφή συναγερμού.

◆Θάλαμος καλωδίων: μηχανισμός λειτουργίας, μηχανισμός αλληλοσύνδεσης και θάλαμος ελέγχου χαμηλής τάσης.

Το ερμάριο του διακόπτη φορτίου έχει άφθονο χώρο καλωδίων, ο οποίος χρησιμοποιείται κυρίως για τη σύνδεση καλωδίων, έτσι ώστε τα μονοπύρηνα ή τριπύρηνα καλώδια να μπορούν να συνδεθούν με απλές αθωράκιστες κεφαλές καλωδίων και ταυτόχρονα να εγκατασταθούν αλεξικέραυνος, μετασχηματιστής ρεύματος, κάτω διακόπτης γείωσης και άλλα στοιχεία σε άφθονο χώρο. Σύμφωνα με τον τυπικό σχεδιασμό, η πόρτα του ντουλαπιού έχει παράθυρο παρατήρησης και διάταξη κλειδώματος ασφαλείας και η κάτω πλάκα του δωματίου καλωδίων είναι εξοπλισμένη με κάλυμμα στεγανοποίησης και σφιγκτήρα καλωδίου με πλαίσιο στήριξης κατάλληλου μεγέθους. Η κάτω πλάκα και το πλαίσιο της μπροστινής πόρτας του καλωδιακού δωματίου μπορούν να αφαιρεθούν για να διευκολυνθεί η εγκατάσταση του καλωδίου.

◆ Μηχανισμός ζύμωσης, μηχανισμός σύμπλεξης και θάλαμος ελέγχου χαμηλής πίεσης

Ο θάλαμος χαμηλής τάσης με κλειδαριά παίζει ταυτόχρονα τον ρόλο του πίνακα ελέγχου. Ο θάλαμος χαμηλής τάσης είναι εξοπλισμένος με μηχανισμό λειτουργίας ελατηρίου με ένδειξη θέσης, μηχανικό κλείδωμα και συσκευή και μπορεί επίσης να εξοπλιστεί με βοηθητικές επαφές, πηνίο ενεργοποίησης, μηχανισμό ενεργοποίησης έκτακτης ανάγκης, χωρητική ζωντανή οθόνη, κλειδαριά κλειδιού και ηλεκτρική συσκευή λειτουργίας. Ταυτόχρονα, ο χώρος στον θάλαμο χαμηλής τάσης μπορεί επίσης να εξοπλιστεί με κύκλωμα ελέγχου, όργανο μέτρησης και προστατευτικό ρελέ. Το ντουλάπι πλάτους 750 mm έχει δύο πανομοιότυπους θαλάμους χαμηλής τάσης, οι οποίοι μπορούν να εξοπλιστούν με περισσότερα αξεσουάρ. Ολόκληρο το ερμάριο διακόπτη XGN15 μπορεί να χωριστεί σε δύο μέρη, το πάνω μέρος του ντουλαπιού περιλαμβάνει δωμάτιο λεωφορείου, διακόπτη φορτίου, μηχανισμό λειτουργίας και δωμάτιο χαμηλής τάσης, το οποίο διαχωρίζεται από το κάτω δωμάτιο καλωδίων. Επομένως, ο εξοπλισμός που είναι εγκατεστημένος στην επάνω μονάδα μπορεί να επισκευαστεί και να αναμορφωθεί με ασφάλεια και άνεση και μπορεί να αντικατασταθεί ολόκληρη η άνω μονάδα.

◆ Αίθουσα λεωφορείων

Η αίθουσα διαύλου είναι τοποθετημένη στο επάνω μέρος του ντουλαπιού. Στην αίθουσα του λεωφορείου, τα κύρια λεωφορεία συνδέονται μεταξύ τους και διατρέχουν ολόκληρη τη σειρά διακοπτών.

● Τα βασικά εξαρτήματα του δομοστοιχειακού δακτυλίου τύπου XGN15-12 SF6 Main Unit Cabinet

▶Διακόπτης φορτίου τύπου FLN36 SF6 αναπτύχθηκε και παράγεται για την εταιρεία με την εισαγωγή ξένης τεχνολογίας και σύμφωνα με τις απαιτήσεις του εγχώριου συστήματος ισχύος, έχει τρεις καταστάσεις λειτουργίας: Κλείσιμο, άνοιγμα και γείωση

▶Οι δυναμικές και στατικές επαφές του διακόπτη φορτίου τοποθετούνται στο κέλυφος χύτευσης εποξειδικής ρητίνης με ενισχυμένη δομή, το αέριο SF6 χρησιμοποιείται ως μέσο πυρόσβεσης τόξου και η πίεση αέρα είναι 14 bar. Κάθε διακόπτης φορτίου είναι σφραγισμένος και δεν χρειάζεται συντήρηση και το βαρόμετρο μπορεί να επιλεγεί ξεχωριστά. Η μέθοδος εγκατάστασης του διακόπτη φορτίου είναι να τοποθετήσετε ένα χαλύβδινο χώρισμα μεταξύ του δωματίου καλωδίων και του δωματίου του λεωφορείου και να το εγκαταστήσετε οριζόντια για να πληροί τις πιο αυστηρές απαιτήσεις ασφάλειας για λειτουργία και συντήρηση. Εάν εμφανιστεί τόξο στο εσωτερικό, υπάρχει ένα δομικό αδύναμο σημείο στο πίσω μέρος του κελύφους του διακόπτη φορτίου, το οποίο θα ξεπλυθεί και, στη συνέχεια, η βαλβίδα εκκένωσης τόξου στο ντουλάπι θα ξεπλυθεί για να οδηγήσει τη ροή αέρα υπερπίεσης έξω από το περίβλημα.

▶Ο διακόπτης φορτίου SF6 έχει δύο μηχανισμούς λειτουργίας: Μηχανισμό λειτουργίας με ένα ελατήριο (τύπου K) και μηχανισμό λειτουργίας διπλού ελατηρίου (τύπου Α), ο ηλεκτρικός μηχανισμός μπορεί να προστεθεί στους δύο παραπάνω τύπους μηχανισμών λειτουργίας για την πραγματοποίηση απομακρυσμένου ηλεκτρικού ελέγχου.

●Σχέδια για επιλογή

□Παράδειγμα σχήματος 1

◆Τυπική διαμόρφωση και χαρακτηριστικά

▶630Α Λεωφορείο

▶Διακόπτης φόρτωσης: FLN36-12D/T630-20

▶Διακόπτης φορτίου τριών σταθμών (κλείσιμο, απομόνωση, γείωση) ή διακόπτης δύο σταθμών (κλείσιμο, απομόνωση)

▶Τα οπτικά παράθυρα είναι εγκατεστημένα στο άκρο λειτουργίας του διακόπτη.

▶Ο κεντρικός διακόπτης και ο διακόπτης γείωσης λειτουργούν από δύο ξεχωριστές οπές λειτουργίας και ο ένας ο άλλος κλειδώνει αυτόματα.

▶Ένδειξη θέσης διακόπτη φορτίου και διακόπτη γείωσης

▶Σώμα διακόπτη με χωρητική ένδειξη τάσης

▶Μανόμετρο αερίου SF6 με ρελέ πυκνότητας

▶Διακόπτης γείωσης που συμπλέκεται με την πρόσοψη του χώρου καλωδίων

◆ Προαιρετική διαμόρφωση και δυνατότητες

▶Δεσμευμένη επέκταση λεωφορείου

▶Μοτέρ λειτουργίας μεταγωγής φορτίου: AC220V/110V DC220V/110V/48V

▶Ένδειξη σφάλματος βραχυκυκλώματος και γείωσης

▶Συσκευή αντικεραυνικής προστασίας (τύπος διανομής, τύπος μονάδας παραγωγής ηλεκτρικής ενέργειας, Τύπος απελευθέρωσης)

▶Μέτρηση CT και Μετρητής

▶Μετασχηματιστής τάσης PT για τροφοδοτικό λειτουργίας

▶AC110V/220V Ζωντανή γείωση Κλείσιμο γραμμής εισόδου (διακόπτης γείωσης και κάτω πύλη κλειστού κλεισίματος γείωσης όταν το κάτω καλώδιο είναι ενεργό)

▶Βοηθητική επαφή:Κύριος διακόπτης 4NO+4NC Διακόπτης γείωσης 2NO+2NC

□Παράδειγμα σχήματος 2

◆ Τυπική διαμόρφωση και χαρακτηριστικά·

▶630A κύριος δίαυλος

▶Διακόπτης φόρτωσης: FLN36-12D/T100-50

▶Διακόπτης φορτίου τριών σταθμών (κλείσιμο, απομόνωση και γείωση)

▶Διακόπτης φορτίου τριών σταθμών, κεφαλή ασφάλειας και διακόπτης γείωσης άκρου ασφάλειας

▶Για μηχανική σύνδεση

▶Ένδειξη διακοπής ασφάλειας και απομακρυσμένη μετάδοση σήματος

▶Ένα οπτικό παράθυρο είναι εγκατεστημένο στο άκρο λειτουργίας του διακόπτη.

▶Ο κεντρικός διακόπτης και ο διακόπτης γείωσης λειτουργούν από δύο ξεχωριστές οπές λειτουργίας και ο ένας ο άλλος κλειδώνει αυτόματα.

▶Ένδειξη θέσης διακόπτη φορτίου και διακόπτη γείωσης

▶Σώμα διακόπτη με χωρητική ένδειξη τάσης

▶Μανόμετρο αερίου SF6 με ρελέ πυκνότητας

▶Διακόπτης γείωσης που συμπλέκεται με την πρόσοψη του χώρου καλωδίων

◆ Προαιρετική διαμόρφωση και δυνατότητες

▶Δεσμευμένη επέκταση λεωφορείου

▶Μοτέρ λειτουργίας μεταγωγής φορτίου: AC220V/110V DC220V/110V/48V

▶Σύντομη και γειωμένη ένδειξη σφάλματος

▶Μέτρηση CT και Μετρητής

▶Απώλεια τάσης AC220V

▶Αποζεύκτη υπερέντασης: GL25/5

▶Βοηθητικές επαφές: κεντρικός διακόπτης 4NO+4NC διακόπτης γείωσης 2NO+NC

▶Πηνίο Trip: AC220V/110V DC220V/110V/48V

▶Ασφάλεια (Σήμα σφάλματος): 1 ΟΧΙ

▶Μανόμετρο με σήμα:1ΟΧΙ

□Παράδειγμα σχήματος 3

Αριθμός Πρωτεύοντος Προγράμματος Δ07

◆Τυπική διαμόρφωση και χαρακτηριστικά

▶Δύο μετασχηματιστές ρεύματος LZZBJ9

▶Δύο μετασχηματιστές τάσης JDZ

▶Προστατέψτε την ασφάλεια PT

▶Μπλοκάρισμα της πρόσοψης του καλωδιακού δωματίου

◆Προαιρετική διαμόρφωση και δυνατότητες

▶Βολτόμετρο με διακόπτη

▶Ένα αμπερόμετρο με διακόπτη

▶3 CT ,3 PT

▶Ενδεικτική λυχνία χωρητικής τάσης που δείχνει ερμάριο ενεργού διακόπτη

▶Μετρητής βατώρας

▶Αρνητικός έλεγχος
