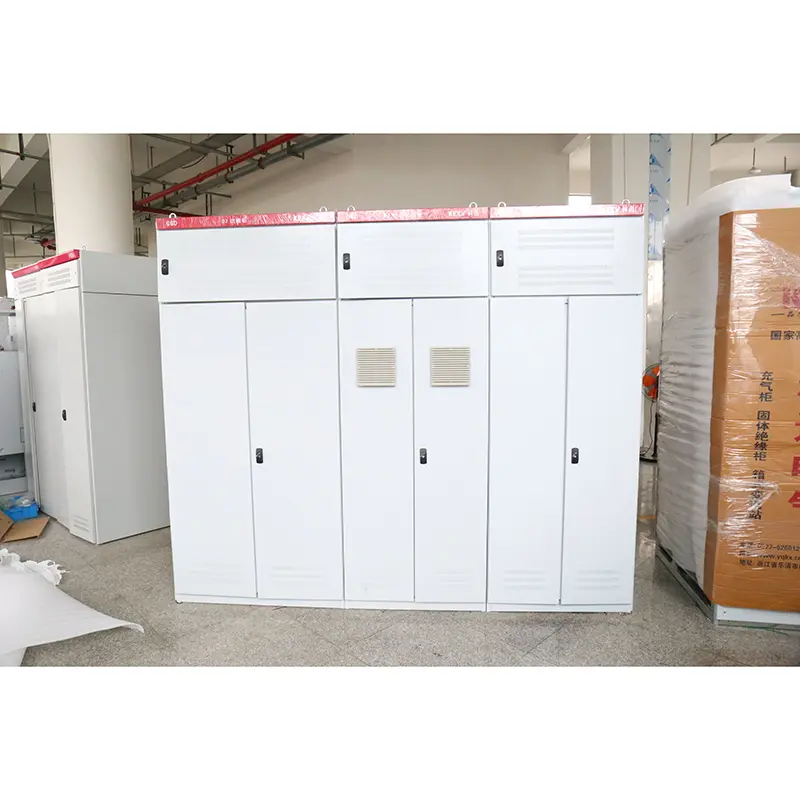

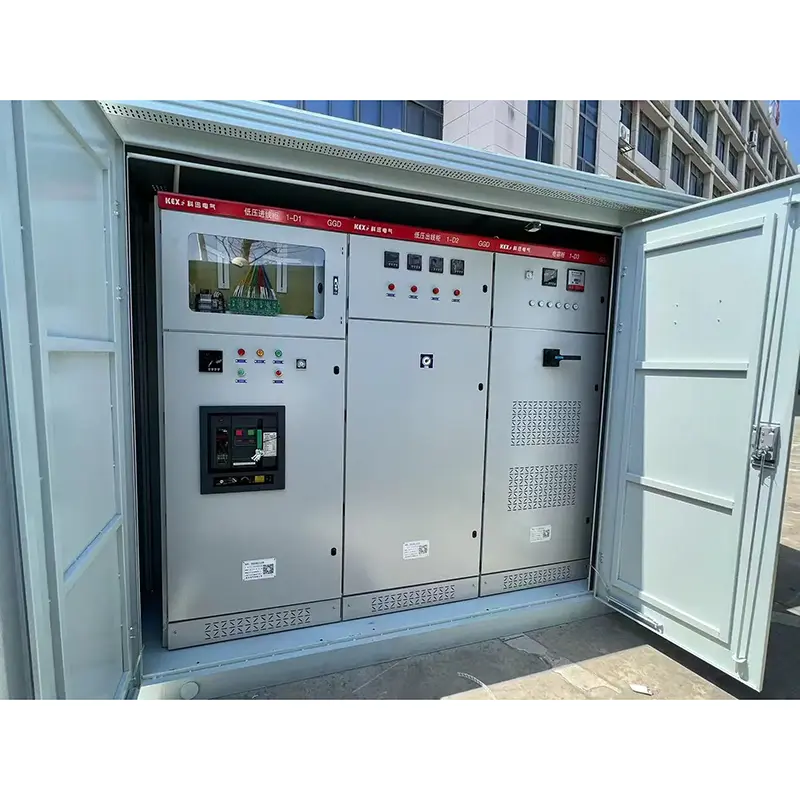

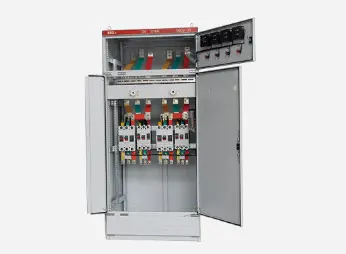

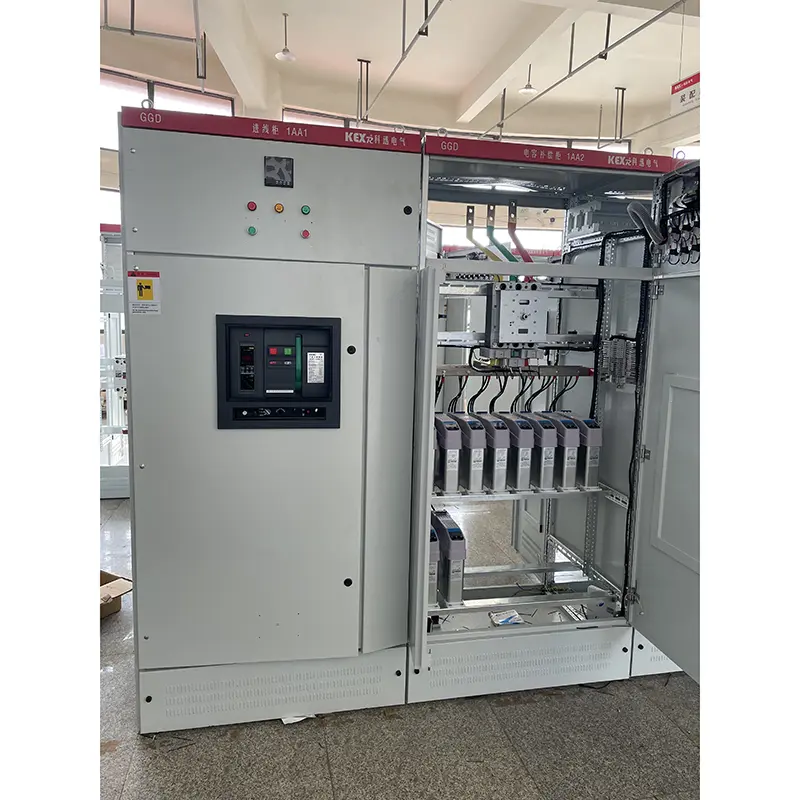

AC χαμηλής τάσης

● Περιοχή εφαρμογής

Το υπουργικό συμβούλιο διανομής χαμηλής τάσης GGD AC είναι ένας νέος τύπος υπουργικού συμβουλίου διανομής χαμηλής τάσης που σχεδιάστηκε από την αρχή της ασφάλειας, της οικονομίας, της ορθολογικότητας και της αξιοπιστίας ανάλογα με τις απαιτήσεις των αρμόδιων ανωτέρων του Υπουργείου Ενέργειας και της πλειοψηφίας των υπηρεσιών εξουσίας και των τμημάτων σχεδιασμού. Το προϊόν έχει τα χαρακτηριστικά της υψηλής χωρητικότητας θραύσης, της καλής δυναμικής και θερμικής σταθερότητας, του εύκαμπτου ηλεκτρικού σχήματος, του βολικού συνδυασμού, της σειράς, της ισχυρής πρακτικότητας, της νέας δομής και του επιπέδου υψηλής προστασίας και μπορεί να χρησιμοποιηθεί ως ενημερωμένο προϊόν διανομής χαμηλής τάσης. Το γραφείο κατανομής χαμηλής τάσης GGD AC συμμορφώνεται με τον διακόπτη χαμηλής τάσης και τον έλεγχο ControlGear, GB7251 GB7251 GB7251 και άλλα πρότυπα.

● Σημασία μοντέλου

● Ηλεκτρική απόδοση

◆ Βασικές ηλεκτρικές παραμέτρους

◆ Σχέδιο κύριου κυκλώματος

Υπάρχουν 129 σχήματα και 298 προδιαγραφές για το κύριο κύκλωμα του υπουργικού συμβουλίου χαμηλής τάσης GGD AC (εξαιρουμένων των συστημάτων και των προδιαγραφών που προέρχονται από τις λειτουργικές μεταβολές των βοηθητικών κυκλωμάτων και τις αλλαγές της τάσης ελέγχου). Μεταξύ αυτών, το GGD1 έχει 49 σχέδια και 123 προδιαγραφές. Το GGD2 έχει 53 συστήματα και 107 προδιαγραφές. Το μοντέλο GGD3 έχει 27 συστήματα και 68 προδιαγραφές Το κύριο σχήμα κυκλώματος επιλέχθηκε με την προσέλκυση των απόψεων της πλειονότητας των τμημάτων σχεδιασμού και χρήσης, τα οποία αύξησαν το σύστημα που απαιτούνται από τους σταθμούς παραγωγής ενέργειας. Ονομαστικό ρεύμα σε 3150α, κατάλληλο για μετασχηματιστές διανομής 2000kva και κάτω. Επιπλέον, προκειμένου να ικανοποιηθούν οι ανάγκες της αντιδραστικής αντιστάθμισης ισχύος, τα γραφεία αντιστάθμισης μετάδοσης GGJ1 και GGJ2 σχεδιάζονται με 4 κύρια σχήματα κυκλώματος και συνολικά 12 προδιαγραφές.

◆ Σχέδιο βοηθητικού κυκλώματος

Ο σχεδιασμός του βοηθητικού κυκλώματος χωρίζεται σε δύο μέρη: το σύστημα τροφοδοσίας και το σύστημα ηλεκτροπαραγωγής. Υπάρχει αρκετός χώρος στο υπουργικό συμβούλιο BGD για να εγκαταστήσετε δευτερεύοντα εξαρτήματα. Ταυτόχρονα, η NLS έχει επίσης αναπτύξει έναν ειδικό μετασχηματιστή ρεύματος LM23D για να καλύψει τις ανάγκες των σταθμών ηλεκτροπαραγωγής και των ειδικών χρηστών κατά την προστασία της προστασίας του ρελέ.

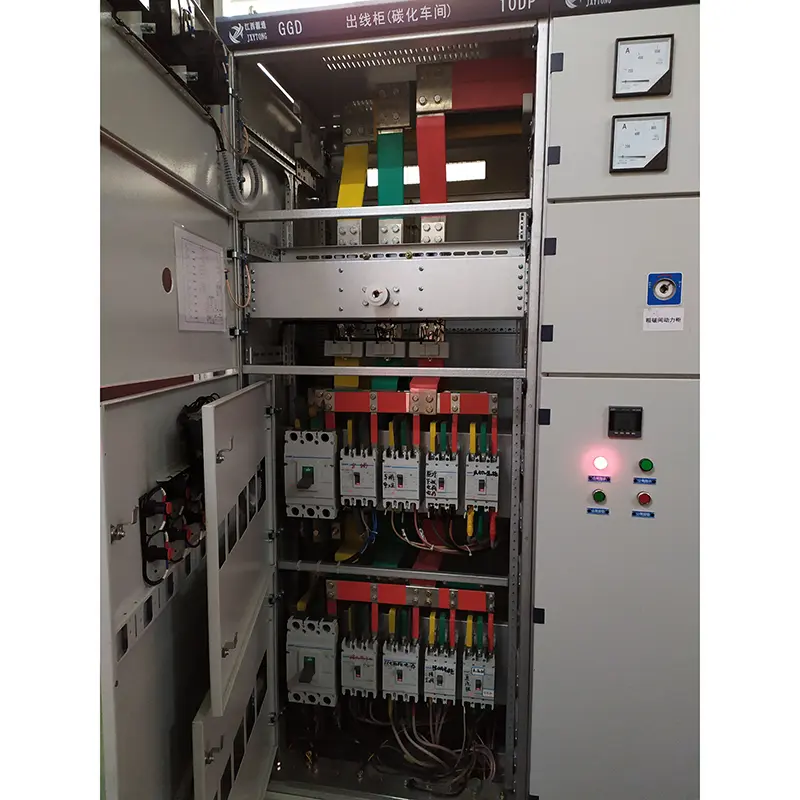

◆ Κύριος λεωφορείο

Λαμβάνοντας υπόψη την αναλογία τιμών και τη σκοπιμότητα αντικατάστασης του χαλκού με αλουμίνιο, μπορεί να χρησιμοποιηθεί ένα μόνο δίαυλο αλουμινίου όταν το ονομαστικό ρεύμα είναι κάτω από 1500Α και μπορεί να χρησιμοποιηθεί διπλός δίαυλος χαλκού όταν το ονομαστικό ρεύμα είναι πάνω από 1500 Α. Ο κατασκευαστής κατασκευάζει το πρωτότυπο σύμφωνα με αυτόν τον κανονισμό και περάσει τη δοκιμή τύπου. Φυσικά, ο κατασκευαστής μπορεί επίσης να αντικαταστήσει το λεωφορείο αλουμινίου με ένα δίαυλο χαλκού με την ίδια τρέχουσα χωρητικότητα σύμφωνα με τις απαιτήσεις των χρηστών. Οι επικαλυπτόμενες επιφάνειες των λεωφορείων αντιμετωπίζονται όλα με διαδικασία λιμνών Tin

◆ Επιλογή ηλεκτρικών εξαρτημάτων

▶ Ο πίνακας διανομής χαμηλής τάσης τύπου GGD AC, υιοθετεί κυρίως προηγμένα ηλεκτρικά εξαρτήματα που μπορούν να παραχθούν μαζικά στην Κίνα. Ταυτόχρονα, σύμφωνα με την αρχή της οικονομίας και της ορθολογικότητας, ορισμένα διαθέσιμα παλιά προϊόντα, όπως το DZ10D και το D220, προορίζονται από την προϋπόθεση της πλήρους εξέτασης της σκοπιμότητας και δεν επιλέγονται παρωχημένα προϊόντα.

▶ Οι διακόπτες HD13BX και HS13BX που λειτουργούν με περιστροφικά χειριστήρια είναι ειδικά εξαρτήματα σχεδιασμένα από το NLS για να καλύψουν τις ανάγκες της μοναδικής δομής του υπουργικού συμβουλίου BGGD. Αλλάζουν τη λειτουργία λειτουργίας του μηχανισμού και διατηρούν τα πλεονεκτήματα των παλαιών προϊόντων και είναι πρακτικά ηλεκτρικά εξαρτήματα.

▶ Εάν το τμήμα σχεδιασμού επιλέξει νέα ηλεκτρικά εξαρτήματα με καλύτερη απόδοση και πιο προηγμένη τεχνολογία ανάλογα με τις ανάγκες των χρηστών, ο πίνακας διανομής χαμηλής τάσης GGD έχει καλή ευελιξία εγκατάστασης και γενικά δεν θα προκαλέσει δυσκολίες στην κατασκευή και την εγκατάσταση λόγω της ενημέρωσης των ηλεκτρικών εξαρτημάτων.

▶ Για να βελτιωθεί περαιτέρω η δυναμική σταθερότητα του κύριου κυκλώματος, το NLS σχεδίασε το ZM συνδυασμένο σφιγκτήρα διαύλου και την υποστήριξη μόνωσης για το γραφείο GGD. Ο σφιγκτήρας ράβδων λεωφορείου είναι κατασκευασμένο από υψηλής αντοχής και υψηλής αντοχής υλικού κράματος PP0, το οποίο έχει υψηλή αντοχή μόνωσης, καλή απόδοση αυτοεξυπηρέτησης και μοναδική δομή. Μπορεί εύκολα να συνδυαστεί σε ένα σφιγκτήρα ράβδων μόνο λεωφορείου ή σε ένα σφιγκτήρα διπλού λεωφορείου μόνο προσαρμόζοντας το δομικό στοιχείο. Η υποστήριξη μόνωσης είναι χυτευμένη με μανίκι τύπου με χαμηλό κόστος και υψηλή αντοχή, η οποία επιλύει το ελάττωμα της ανεπαρκούς απόστασης ερπυσμού των παλαιών προϊόντων.

● Εγκατάσταση και χρήση

Αφού φτάσει το προϊόν στο χώρο λήψης, θα πρέπει πρώτα να ελέγξει εάν η συσκευασία είναι άθικτη και να ειδοποιήσει τα σχετικά τμήματα για να βρει τους λόγους στο χρόνο που εντοπίζονται προβλήματα. Για τα προϊόντα που δεν έχουν εγκατασταθεί αμέσως, θα πρέπει να τοποθετηθούν σε κατάλληλα μέρη σύμφωνα με τις διατάξεις των συνθηκών κανονικής χρήσης.

◆ Εγκατάσταση προϊόντος

 Η εγκατάσταση των προϊόντων πρέπει να πραγματοποιείται σύμφωνα με το σχηματικό διάγραμμα εγκατάστασης (βλέπε συνημμένο σχήμα) και ο βασικός χάλυβας καναλιών και οι βίδες πρέπει να παρέχονται από τους χρήστες. Όταν ο κύριος δίαυλος εγκαθίσταται σε μια ολόκληρη σειρά με επένδυση κασσίτερου, η επικαλυπτόμενη επιφάνεια πρέπει να επισκευάζεται και να ισοπεδώνεται, να καθαρίζεται, να επικαλύπτεται με ουδέτερη βαζελίνη ή να λαμβάνει άλλα μέτρα και στη συνέχεια να στερεωθεί με μπουλόνια.

◆ Τα προϊόντα πρέπει να επιθεωρούνται και να δοκιμάζονται για τα ακόλουθα στοιχεία μετά την εγκατάσταση και πριν τεθούν σε λειτουργία.

▶ Ελέγξτε αν το επάνω χρώμα του ντουλαπιού έχει πέσει μακριά και αν το ντουλάπι είναι ξηρό και καθαρό.

▶ Το αν ο μηχανισμός λειτουργίας των ηλεκτρικών εξαρτημάτων είναι ευέλικτος και δεν πρέπει να υπάρχει εμπλοκή ή υπερβολική δύναμη λειτουργίας.

▶ Το αν η on-off των κύριων και βοηθητικών επαφών των κύριων ηλεκτρικών συσκευών είναι αξιόπιστη και ακριβής.

▶ Το αν η αναλογία και η πολικότητα της ένδειξης του οργάνου και του μετασχηματιστή είναι σωστές.

▶ Το αν η σύνδεση Busbar είναι καλή και αν η μόνωση υποστηρίζει, τα εξαρτήματα και τα εξαρτήματα τοποθέτησης εγκαθίστανται σταθερά και αξιόπιστα.

▶ Εάν η βοηθητική επαφή πληροί τις απαιτήσεις, είτε η προδιαγραφή πυρήνα της ασφάλειας της ασφάλειας είναι σωστή, είτε η τιμή ρύθμισης του ρελέ πληροί τις απαιτήσεις σχεδιασμού και εάν η ενέργεια είναι αξιόπιστη και ακριβής.

▶ Είτε η επαφή του κυκλώματος πληροί τις απαιτήσεις του ηλεκτρικού σχηματικού διαγράμματος.

▶ Το αν το σύστημα κυκλώματος προστασίας πληροί τις απαιτήσεις.

▶ Χρησιμοποιήστε ένα megohmmeter 500 volt για να μετρήσετε την τιμή αντίστασης μόνωσης όχι μικρότερη από 1 megohmmeter.

◆ Προφυλάξεις για χρήση

(1). Αυτό το προϊόν δεν έχει εγκατασταθεί στον τοίχο, που λειτουργεί από τη μία πλευρά (μπροστινή πλευρά) και διατηρείται με διπλές πόρτες. Μόνο οι ειδικευμένοι επαγγελματίες μπορούν να εισέλθουν ή να ανοίξουν το κανάλι συντήρησης προϊόντων και την πόρτα του ντουλαπιού για λειτουργία, επιθεώρηση και συντήρηση.

(2). Ο διακόπτης αέρα μετά από πολλές φορές, θα κάνει την κύρια επαφή τοπικές εγκαύματα και θα παράγει ουσίες άνθρακα, θα αυξήσει την αντίσταση επαφής, θα πρέπει να είναι τακτική συντήρηση και επισκευή του διακόπτη αέρα σύμφωνα με τις οδηγίες λειτουργίας του.

◆ Ο κατασκευαστής πρέπει να παρέχει τα ακόλουθα έγγραφα και αξεσουάρ κατά την παροχή:

▶ Λίστα συσκευασίας

▶ Πιστοποιητικό προϊόντος

▶ Οδηγίες χρήσης

▶ Έκθεση δοκιμής εργοστασίου

▶ Σχετικά ηλεκτρικά σχέδια

▶ Τα πλήκτρα πόρτας του υπουργικού συμβουλίου, οι λαβές λειτουργίας και τα ανταλλακτικά που καθορίζονται στη σύμβαση.

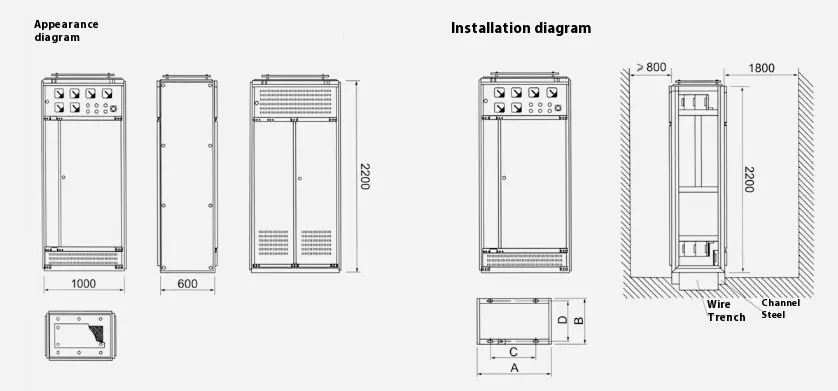

● Σχηματικό διάγραμμα περιγράμματος και εγκατάστασης του τύπου GGD τύπου AC χαμηλής τάσης
