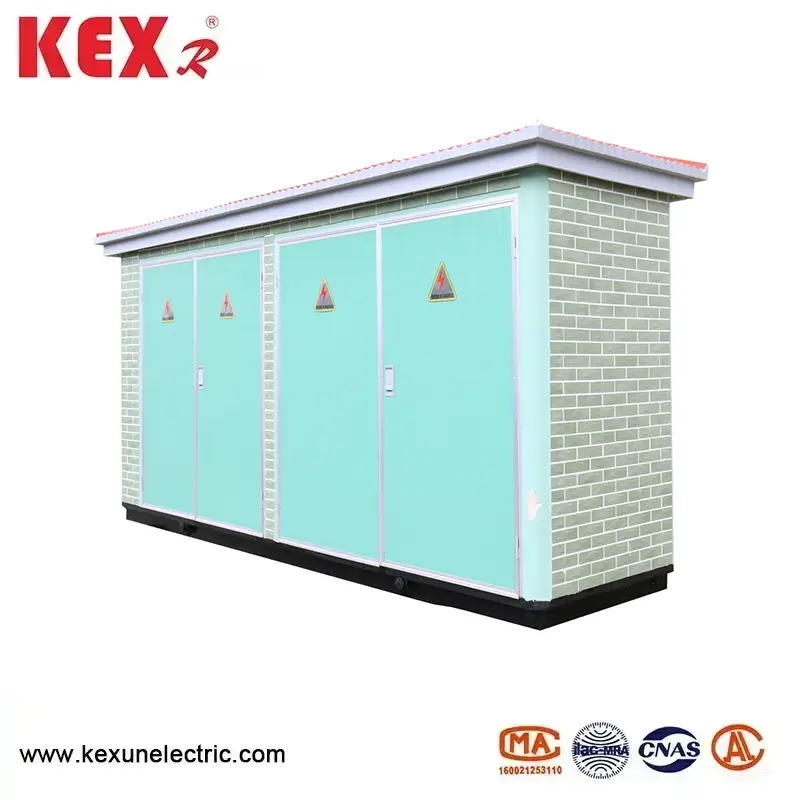

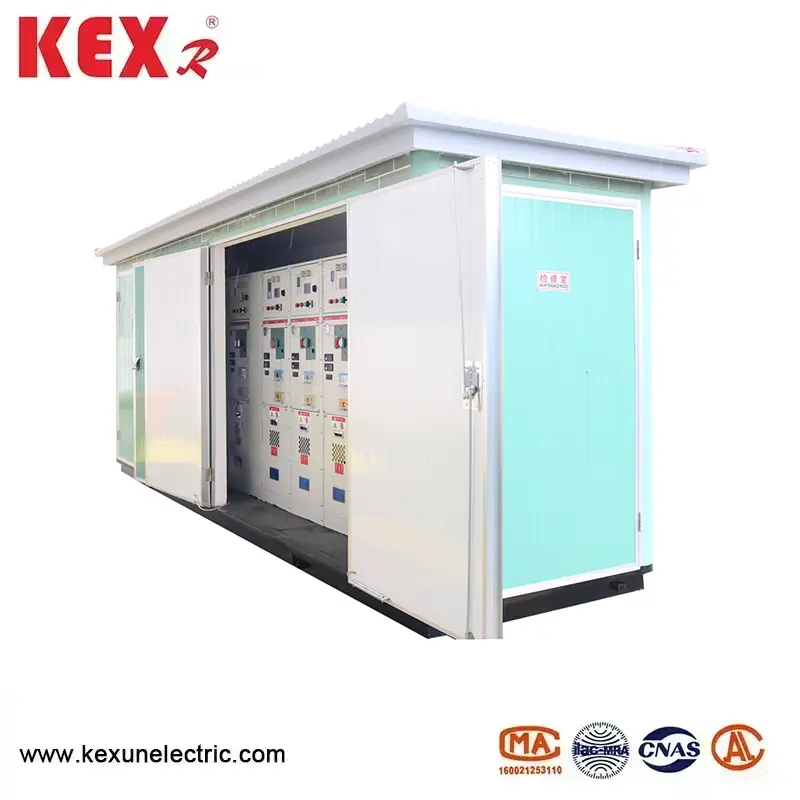

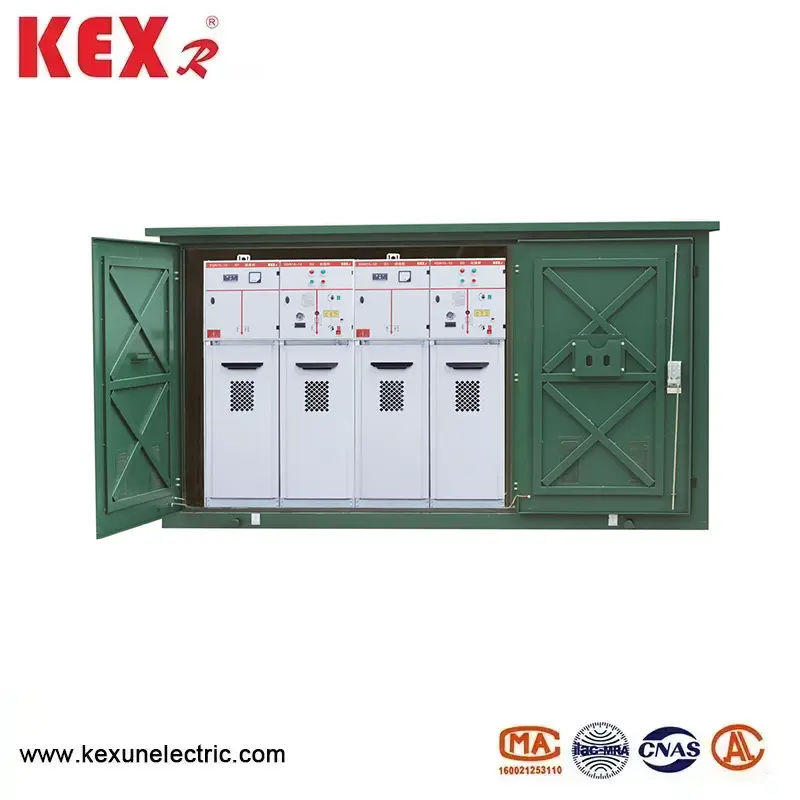

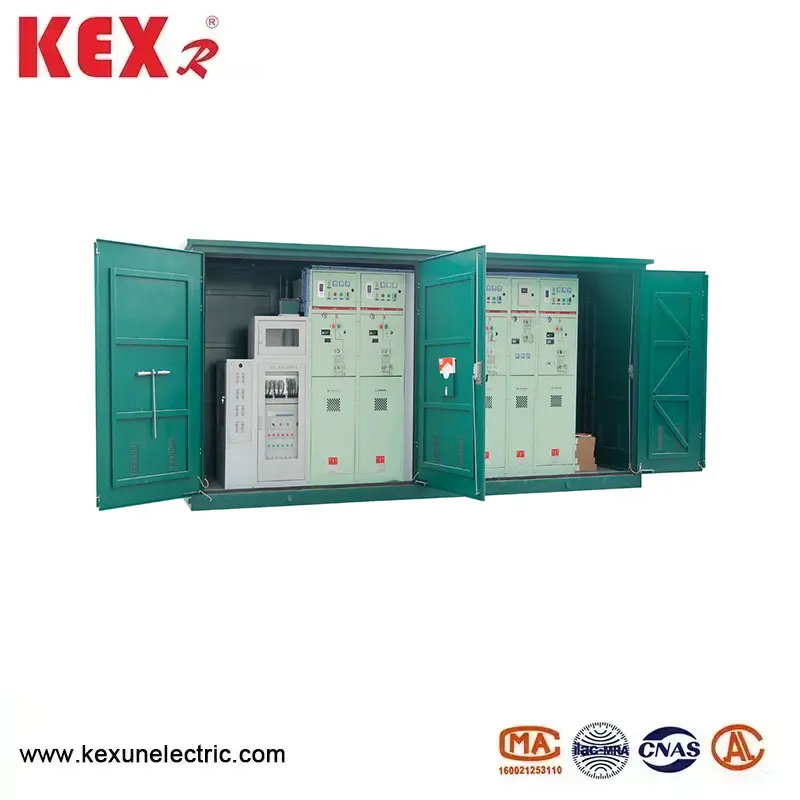

AIS Switchgear

Το KXHXGN-12 τύπου AIS Switchgear που παράγεται από το KEXR, έναν προμηθευτή εξοπλισμού μετάδοσης και διανομής ισχύος στην Κίνα, είναι ένα δακτύλιο δακτυλίων 12KV (C-GIS) με δίκτυα διανομής.

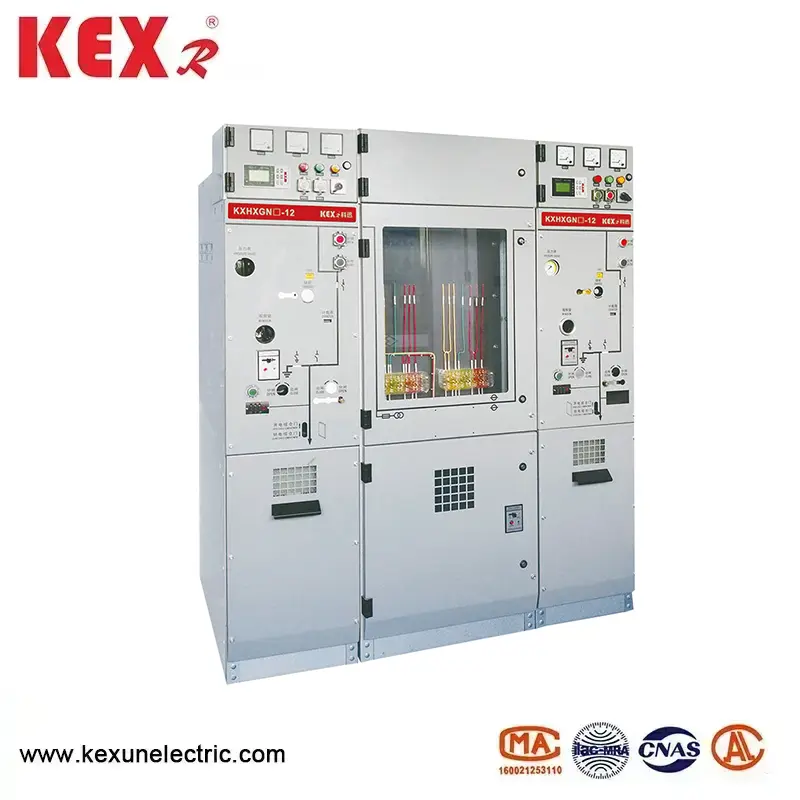

Μοντέλο: KXHXGN-12
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

● Κύριο χαρακτηριστικό του AIS Switchgear

(1) Πλεονεκτήματα προστασίας του περιβάλλοντος

◆ Τα δωρεάν SFGAs: Χρησιμοποιούνται οι διακόπτες AIS υιοθετεί ξηρό αέρα, άζωτο ή νέο αέριο προστασίας του περιβάλλοντος (όπως το G, AirPlus® κ.λπ.), η οποία ευθυγραμμίζεται με τους κανονισμούς της ΕΕ F-αερίου και την πολιτική "διπλού άνθρακα" της Κίνας.

◆ Εκπομπή χαμηλής εκπομπής άνθρακα: Σε σύγκριση με το ντουλάπι δικτύου δακτυλίου SF, το GWP (δυναμικό υπερθέρμανσης του πλανήτη) προσεγγίζει μηδέν.

(2) Δομικός σχεδιασμός

◆ Modular Design: Η μονάδα διακόπτη AIS της εισερχόμενης γραμμής, της εξερχόμενης γραμμής, της μέτρησης και του PT μπορεί να επεκταθεί.

◆ Κλεισμένη δομή: Το επίπεδο προστασίας του διανομέα AIS φτάνει το IP67, το οποίο είναι ανθεκτικό σε σκόνη, ανθεκτική από υγρασία και ανθεκτική συμπύκνωση, κατάλληλη για σκληρό περιβάλλον.

◆ Μέγεθος συμπαγούς: Εξοικονομεί χώρο από το γραφείο δικτύου δακτυλίου AIS και είναι πιο φιλικό προς το περιβάλλον από το παραδοσιακό SF₆ GIS.

(3) έξυπνες επιλογές

Η έξυπνη παρακολούθηση (όπως η DTU, η μέτρηση της θερμοκρασίας στο διαδίκτυο, η παρακολούθηση μερικής απόρριψης κ.λπ.) μπορούν να επιλεγούν για να υποστηρίξουν την πρόσβαση στο Διαδίκτυο των πραγμάτων (IoT) και να πραγματοποιήσουν απομακρυσμένη λειτουργία και συντήρηση.

● Τεχνικές παράμετροι του διανομέα AIS

◆ Υπουργικό συμβούλιο διακόπτη κυκλώματος

Είδος				Μονάδα	Δεδομένα
Ονομαστική τάση				KV	12
Ονομαστική συχνότητα				Hz	50
Βαθμολογημένο επίπεδο απομόνωσης	Συχνότητα εργασίας 1 λεπτών Δυναμικό		Σε Groud ， φάση στη φάση	KV	42
			Διακοπή		48
	Φωτισμός ώθησης αντοχή στην τάση (κορυφή)		Σε Groud ， φάση στη φάση	KV	75
			Διακοπή		85
	Συχνότητα ισχύος 1 λεπτών αντισταθμιστικής τάσης βοηθητικού/ελέγχου (στη γείωση)			KV	2
Ονομαστικό ρεύμα				A	630
Ονομαστική βραχυπρόθεσμη αντοχή ρεύματος (εικονική τιμή)			Κύριος διακόπτης κύκλου/γείωσης	ο	25/4s
			Κύκλωμα γείωσης	ο	21.7/4s
Ονομαστική κορυφή ρεύμα αντοχής			Κύριος διακόπτης κύκλου/γείωσης	ο	63
			Κύκλωμα γείωσης	ο	54.5
Αξιολογημένο ρεύμα διάλειμμα βραχυκυκλώματος και ώρες				ka/Ώρα	25/30
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (κορυφή)				ο	63
Ρεύμα διάλειμμα χρέωσης καλωδίων				A	25
Ονομαστική ακολουθία λειτουργίας του διακόπτη O-0.3S-CO-180S-CO
Μηχανική ζωή		Διακόπτης /αποσύνδεσης		Φορά	10000/3000
Πτυχίο IP		Σφραγισμένο κουτί			IP67
		Κέλυφος Swichgear			IP4X
Πίεση αερίου		Επίπεδο φόρτισης αερίου (20 ℃, πίεση μετρητή)		MPA	0.02
		Ονομαστικό επίπεδο ελάχιστης αέριο (20 ℃, πίεση μέτρησης)		MPA	0
Απόδοση σφράγισης,		Ετήσιο ποσοστό διαρροής		%/Ετος	≤0.05

◆ Διακόπτης φόρτωσης

Είδος			Μονάδα	Δεδομένα
Ονομαστική τάση			KV	12
Ονομαστική συχνότητα			Hz	50
Βαθμολογημένο επίπεδο απομόνωσης	Συχνότητα εργασίας 1 λεπτών Δυναμικό		KV

	Φωτισμός ώθησης αντοχή στην τάση (κορυφή)		KV

	Συχνότητα ισχύος 1 λεπτών αντισταθμιστικής τάσης βοηθητικού/ελέγχου (στη γείωση)		KV	2
Ονομαστικό ρεύμα			A	630
Ονομαστική βραχυπρόθεσμη αντοχή ρεύματος (εικονική τιμή)		Κύριος διακόπτης κύκλου/γείωσης	Ο	25/4s
		Κύκλωμα γείωσης	Ο	21.7/4s
Ονομαστική κορυφή ρεύμα αντοχής		Κύριος διακόπτης κύκλου/γείωσης	Ο	63
		Κύκλωμα γείωσης	Ο	54.5
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (κορυφή)		Διακόπτης φόρτωσης/διακόπτη γείωσης	Ο	63
Αξιολογημένο ενεργό ρεύμα διακοπής φορτίου			A	630
Ονομασμένο ρεύμα διακοπής κλειστού βρόχου			A	630
5% ονομασμένο ενεργό ρεύμα διακοπής φορτίου			A	31.5
Ρεύμα διάλειμμα χρέωσης καλωδίων			A	10
Ονομασμένοι ενεργοί χρόνοι διάλειμμα φορτίου			Φορά	100
Ρεύμα σφάλματος εδάφους			Α/ώρα	31.5/10
Το ρεύμα φόρτισης των γραμμών και των καλωδίων αποσυνδέεται υπό την προϋπόθεση του εδάφους.			Α/ώρα	17.4/10
Μηχανική ζωή	Διακόπτης /αποσύνδεσης		Α/ώρα	10000/3000
Πτυχίο IP	Σφραγισμένο κουτί			IP67
	Κέλυφος Swichgear			IP4X
Πίεση αερίου	Επίπεδο φόρτισης αερίου (20 ℃, πίεση μετρητή)		MPA	0.02
	Ονομαστικό επίπεδο ελάχιστης αέριο (20 ℃, πίεση μέτρησης)		MPA	0
Απόδοση σφράγισης,	Ετήσιο ποσοστό διαρροής		%/Ετος	≤0.05

● Πρότυπο εφαρμογής του διανομέα AIS

◆ Οι κοινές τεχνικές απαιτήσεις των προτύπων GB/T 1022 για το SwitchGear High-Voltage και το ControlGear. ◆ GB/T39063640.5KV AC Μεταλλικό κλειστό και εξοπλισμό ελέγχου.

◆ GB/T1985 Διακόπτης απομόνωσης AC και διακόπτη γείωσης υψηλής τάσης

◆ GB/T38043.6-40.5KV AC Διακόπτης φορτίου υψηλής τάσης

◆ GB/T1984 Διακόπτης AC υψηλής τάσης

◆ GB/T4208 IP Κωδικός προστασίας κελύφους

◆ GB/T7354 Μέτρηση μερικής απόρριψης

◆ GB/T311.1 Συντονισμός μόνωσης Μέρος 1: Ορισμός, αρχές και κανόνες

● Χρήση των συνθηκών του διανομέα AIS

◆ Μέγιστη θερμοκρασία: +45 βαθμοί Κελσίου.

◆ Ελάχιστη θερμοκρασία: -25 βαθμοί Κελσίου.

◆ Μέγιστη θερμοκρασία: (μέσος όρος 24 ωρών) +35 βαθμοί Κελσίου.

◆ Μέγιστη μέση σχετική υγρασία (24 ώρες 1: ≤ 95%, υψόμετρο: ≤ 1500m, σεισμική ικανότητα: 8 μοίρες,

◆ Προστασία βαθμού: Σφραγισμένο Σφραγίδα Σώματος IP67, Διακόπτης Κουλάπας IP4X ；

◆ Ο γύρω αέρας δεν πρέπει να μολύνεται προφανώς από διαβρωτικό καύσιμο αέριο και υδρατμούς.

◆ Δεν υπάρχει συχνή βίαιη θέση δόνησης και ο σχεδιασμός σκληρότητας κάτω από τα σκληρά μέρη πληροί κάθε είδους απαιτήσεις.

◆ Όταν χρησιμοποιείται υπό κανονικές περιβαλλοντικές συνθήκες πέρα από το GB/T3906, ο χρήστης θα διαπραγματευτεί με το KEXR

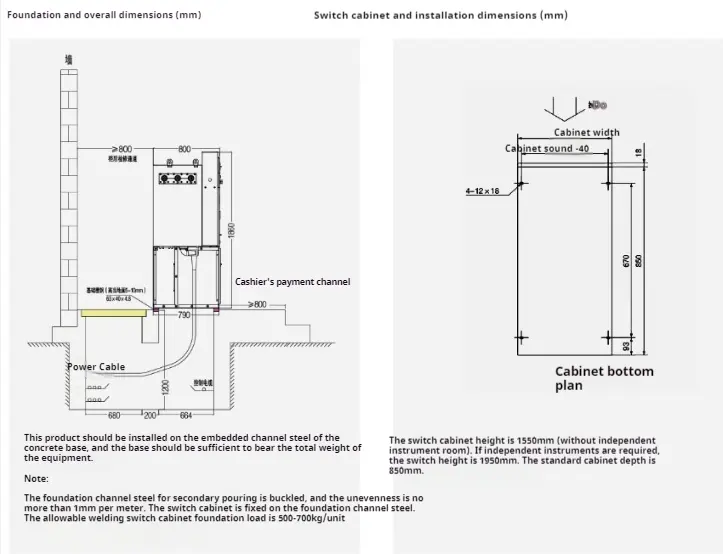

● Οδηγίες εγκατάστασης

Ais Switchgear
