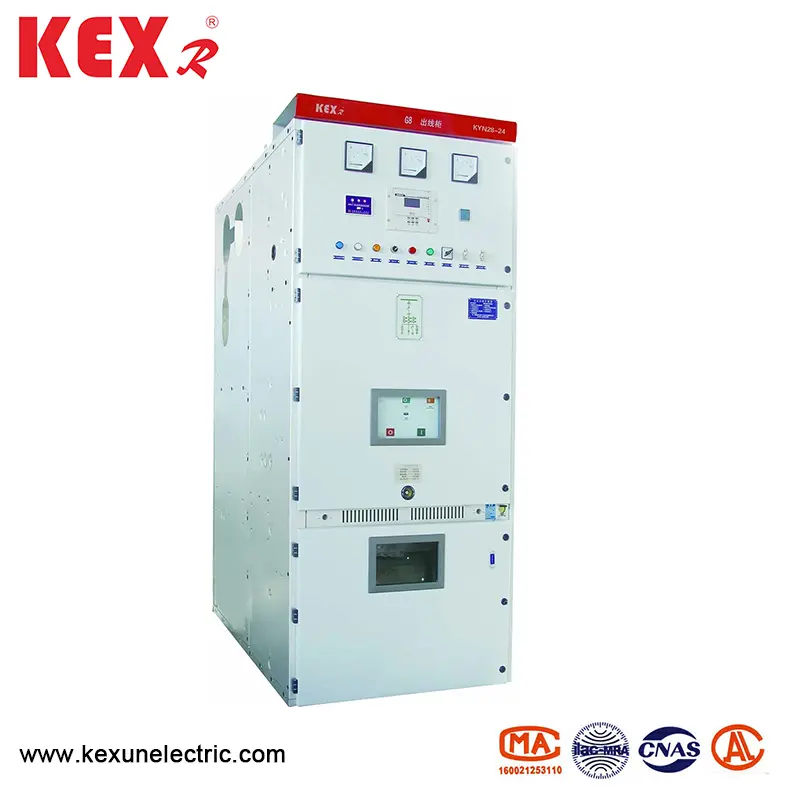

Εξοπλισμός μετατόπισης μεταλλικού διακόπτη μετατόπισης με θωράκιση

● Περιοχή εφαρμογής

Ο εξοπλισμός μετατόπισης μεταλλικού διακόπτη Kyn28-24 τύπου KYN28-24 (που αναφέρεται ως εξοπλισμός διακόπτη) είναι κατάλληλος για τρισδιάστατη ηλεκτρική ενέργεια 50/60Hz με ονομαστική τάση 24KV και χρησιμοποιείται κυρίως σε μονάδες ηλεκτρικής ενέργειας, υποσταθμούς, βιομηχανικές και εξορυκτικές επιχειρήσεις και υψηλές κατασκευές, για παραλαβή και διανομή ηλεκτρικής ενέργειας και ελέγχου, προστατευτικά και παρακολούθησης των κυμάτων. Ο εξοπλισμός διακόπτη KYN28-24 έχει διάφορες λειτουργίες για να αποτρέψει την κακή συμπεριφορά, συμπεριλαμβανομένης της πρόληψης της μετακίνησης του φορτίου με το φορτίο, εμποδίζοντας το κλείσιμο του διακόπτη γείωσης, εμποδίζοντας το κλείσιμο του διακόπτη γείωσης με ηλεκτρικό ρεύμα και εμποδίζοντας την είσοδο στο ζωντανό διαμέρισμα κατά λάθος. Ο εξοπλισμός μετατόπισης μεταλλικού διακόπτη Kyn28-24 τύπου KYN28-24 είναι εξοπλισμένος με Handcart Circuit Breaker Circuit Breaker και YD4G-24 SERESS SERACE-24 SERESS SEARE Το δευτερεύον κύκλωμα του εξοπλισμού διακόπτη είναι εξοπλισμένο με προηγμένα και αξιόπιστα στοιχεία ελέγχου και προστασίας. Το λεωφορείο υιοθετεί το μονωτικό υλικό μονωτικής θερμότητας ή τα εποξειδικά επικαλυμμένα μέσια, βελτιστοποιεί το σχήμα του ηλεκτροδίου και το σώμα του ντουλαπιού είναι συμπαγές στη δομή. Πρόκειται για εξοπλισμό διανομής ενέργειας με προηγμένη τεχνολογία, σταθερή απόδοση, λογική δομή, βολική χρήση, ασφάλεια και αξιοπιστία.

● Πρότυπο κατασκευής προϊόντων

Ο τύπος Kyn28-24 τύπου Armor-Clad που μετατοπίζει μεταλλικό εξοπλισμό κλειστού διακόπτη συναντάται κάτω από τα πρότυπα:

◆ Συντονισμός μόνωσης του GB 311.1 Εξοπλισμός μετάδοσης και μετασχηματισμού υψηλής τάσης

◆ GB1984 Διακόπτης AC υψηλής τάσης

◆ GB39063.6KV ~ 40.5KV AC Μεταλλικό κλειστό εξοπλισμό διακόπτη και ελέγχου

◆ GB/T11022 Κοινές τεχνικές απαιτήσεις των προτύπων για το Switchgear και το ControlGear. ◆ Οι κοινές τεχνικές απαιτήσεις του προτύπου IEC 60694 για το Switchgear και το ControlGear. ◆ IEC 62271-200: 2003 Διακόπτης υψηλής τάσης και ControlGear Part 200: Ονομαστική τάση 1kV πάνω από 52kV και κάτω από το AC μεταλλικό κλειστό εξοπλισμό και εξοπλισμό ελέγχου.

● Τεχνική παράμετρος

● Δομή και αρχή εργασίας

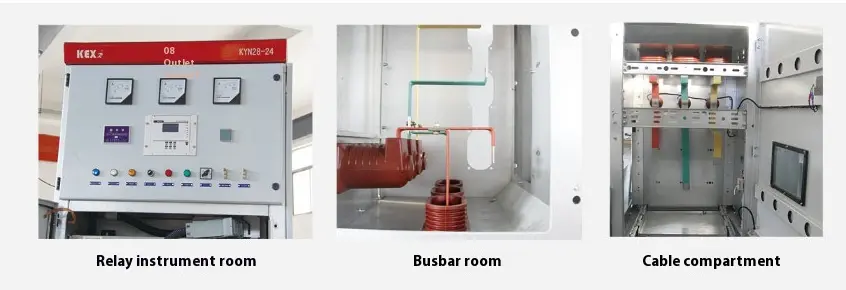

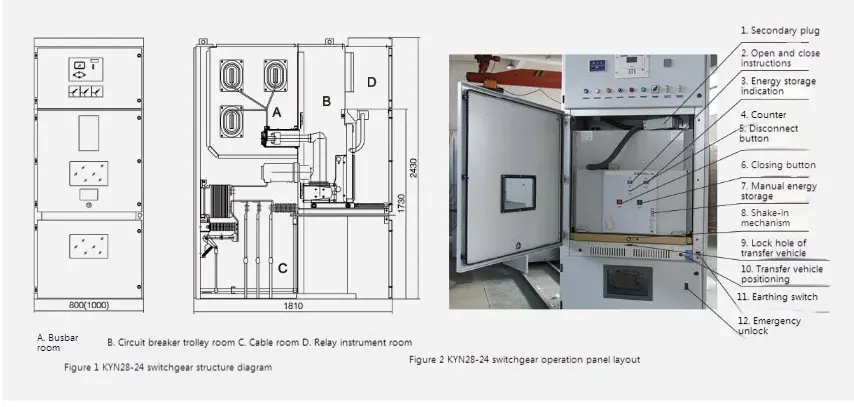

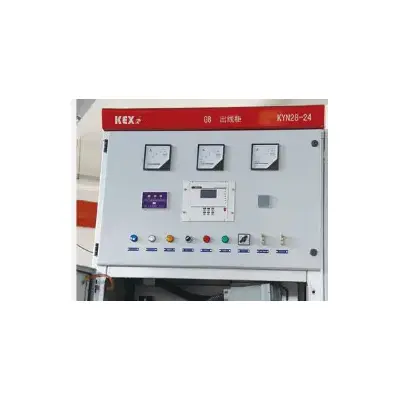

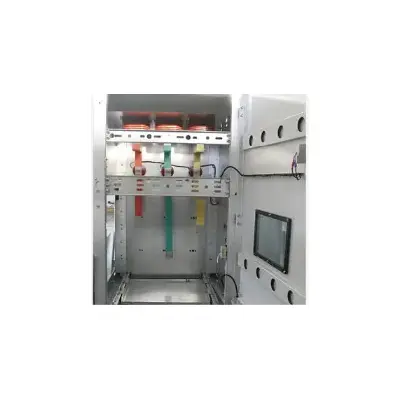

Ο εξοπλισμός μετατόπισης μεταλλικού διακόπτη Kyn28-24 τύπου Kyn28-24 αποτελείται από υπουργικό συμβούλιο και αφαιρούμενα εξαρτήματα (κοινώς γνωστά ως Handcart). Το ντουλάπι χωρίζεται σε διάφορα λειτουργικά διαμερίσματα από διαμερίσματα μετάλλων, όπως αίθουσα λεωφορείων, αίθουσα διακόπτη κυκλώματος, αίθουσα καλωδίων και αίθουσα οργάνων αναμετάδοσης. Τα αφαιρούμενα τμήματα του SwitchGear μπορούν να είναι εξοπλισμένα με χειροκίνητο διακόπτη κυκλώματος κενού, Handcart Tass Transformer, Handcart Lightning Actrester, Handcart απομόνωσης και Handcart Fuse.

● Κύρια διαρθρωτικά χαρακτηριστικά

Το SwitchGear μπορεί να ρυθμιστεί πίσω προς πλάα ή να εγκατασταθεί στον τοίχο, ο οποίος όχι μόνο βελτιώνει την ασφάλεια και την ευελιξία των διανομών, αλλά και μειώνει τον χώρο του δαπέδου.

◆ Το κέλυφος

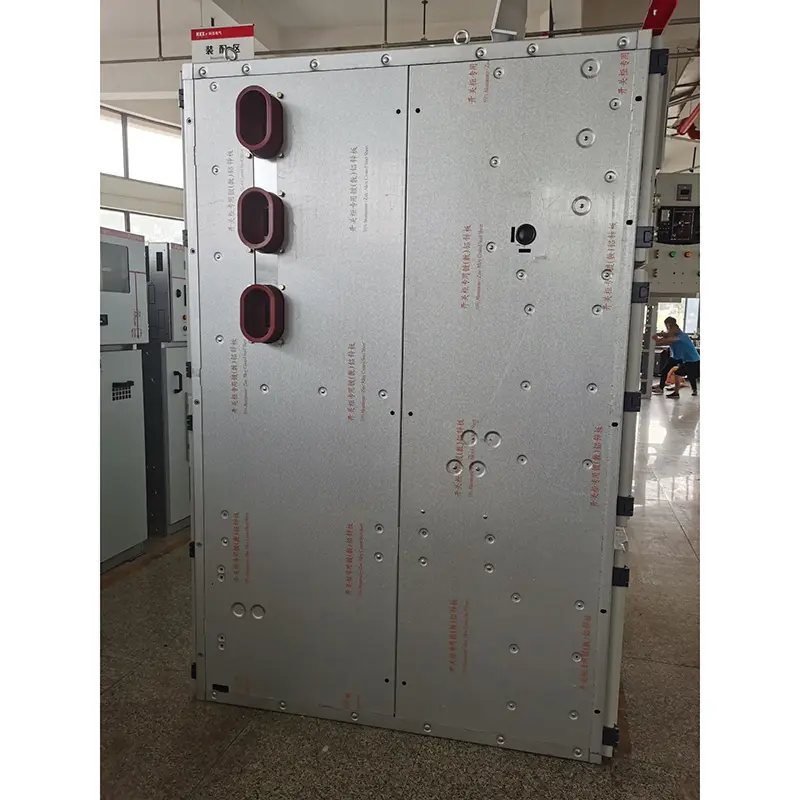

Το κέλυφος του Kyn28-24 τύπου Armor-Clad που μετατοπίζει μεταλλικό εξοπλισμό κλειστού διακόπτη είναι κατασκευασμένο από εισαγόμενο χαλύβδινο πλάκα επικαλυμμένης με αλουμίνιο-ψευδώνρο, το οποίο επεξεργάζεται με εργαλείο CNC και κατασκευάζεται με πολλαπλή διαδικασία αναδίπλωσης. Ολόκληρο το ντουλάπι έχει υψηλή ακρίβεια και ισχυρή αντοχή στη διάβρωση και αντίσταση οξείδωσης και λόγω της υιοθέτησης της τεχνολογίας πολλαπλών πτυσσόμενων, το υπουργικό συμβούλιο είναι ελαφρύτερο στο συνολικό βάρος, υψηλότερη σε μηχανική αντοχή και όμορφη εμφάνιση από άλλα παρόμοια γραφεία εξοπλισμού. Το υπουργικό συμβούλιο υιοθετεί μια συναρμολογημένη δομή, η οποία συνδέεται με ένα παξιμάδι ιτιάς και ένα μπουλόνι υψηλής αντοχής, έτσι ώστε ο κύκλος επεξεργασίας και παραγωγής να μειώνεται, τα μέρη είναι καθολικά, ο χώρος του δαπέδου είναι μικρός και η οργάνωση της παραγωγής είναι βολική.

◆ Το handcart

Ο σκελετός χειρός είναι κατασκευασμένος από λεπτή πλάκα χάλυβα και συναρμολογείται από το εργαλείο CNC. Το handcart και το υπουργικό συμβούλιο έχουν υψηλή ακρίβεια αντιστοίχισης και η μηχανική αλληλογραφία είναι ασφαλής, αξιόπιστη και ευέλικτη. Το Handcart μπορεί να χωριστεί σε χειροκίνητο διακόπτη κυκλώματος, Handcart Tashing Transformer, Handcart Metering, Handcart απομόνωσης κλπ. Χειροποίητα με τις ίδιες προδιαγραφές μπορούν να ανταλλάσσονται ελεύθερα. Το handcart διαθέτει θέση αποσύνδεσης/δοκιμής και θέση εργασίας στο υπουργικό συμβούλιο και κάθε θέση διαθέτει συσκευή τοποθέτησης. Για να εξασφαλίσετε αξιόπιστη αλληλογραφία. Όλα τα είδη handcarts προωθούνται και αποσύρονται από βιδωτές ράβδους, οι οποίες είναι ελαφρές και ευέλικτες για να λειτουργούν και να είναι κατάλληλα για το προσωπικό. Όταν το handcart πρέπει να αφαιρεθεί από το υπουργικό συμβούλιο, μπορεί να ληφθεί βολικά με ένα ειδικό φορτηγό μεταφοράς για διάφορες επιθεωρήσεις και συντήρηση. Όταν το χειρόγραφο που τρέχει το αυτοκίνητο μεταφέρεται στο δωμάτιο διακόπτη του κυκλώματος του ντουλαπιού, μπορεί να είναι αξιόπιστα κλειδωμένο στη θέση OFF/TEST και η ένδειξη θέσης του υπουργικού συμβουλίου δείχνει τη θέση του. Μόνο αφού το handcart είναι εντελώς κλειδωμένο μπορεί ο μηχανισμός προώθησης του μολύβδου να αναστατωθεί για να ωθήσει το handcart στη θέση εργασίας. Όταν το χέρι φτάσει στη θέση εργασίας, η δύναμη λειτουργίας της χειρολαβής προώθησης αυξάνεται ξαφνικά και δεν μπορεί να περιστραφεί και η αντίστοιχη ένδειξη θέσης δείχνει τη θέση του. Η μηχανική αλληλογραφία του handcart μπορεί να διασφαλίσει αξιόπιστα ότι ο διακόπτης κυκλώματος μπορεί να κλείσει μόνο όταν το handcart βρίσκεται στη θέση εργασίας ή στη θέση δοκιμής. Επιπλέον, το handcart μπορεί να μετακινηθεί μόνο όταν ο διακόπτης του κυκλώματος βρίσκεται στην κατάσταση ανοίγματος.

◆ Συσκευή ανακούφισης πίεσης

Οι συσκευές ανακούφισης πίεσης είναι εγκατεστημένες πάνω από το δωμάτιο handcart, το δωμάτιο λεωφορείων και το καλωδιακό δωμάτιο. Όταν εμφανίζονται σφάλματα στο διαμέρισμα και το τόξο, η πίεση του αέρα μέσα στις αυξήσεις του διακόπτη και η πόρτα του υπουργικού συμβουλίου είναι κλειστή από έναν ειδικό δακτύλιο στεγανοποίησης που είναι εγκατεστημένο στην μπροστινή πόρτα και η μεταλλική πλάκα ανάγλυφης πίεσης της κορυφής συσκευής ανοίγει αυτόματα για να απελευθερώσει την πίεση και το αέριο υψηλής θερμοκρασίας, εξασφαλίζοντας έτσι την ασφάλεια των χειριστών και του SwitchGear.

◆ Το δευτερεύον βύσμα αλληλοσυνδέεται με το handcart.

Η δευτερεύουσα σύνδεση μεταξύ του SwitchGear και του Handcart πραγματοποιείται μέσω της επαφής του δευτερεύοντος βύσματος, η οποία συνδέεται με το handcart μέσω ενός κυματοειδούς τηλεσκοπικού σωλήνα νάιλον και η δευτερεύουσα υποδοχή εγκαθίσταται στο επάνω δεξιά δεξιά του χειρός του εξοπλισμού διακόπτη. Μόνο όταν το handcart βρίσκεται στη θέση δοκιμής/απενεργοποίησης μπορεί να συνδεθεί ή να αποσυνδεθεί το δευτερεύον βύσμα. Το δευτερεύον βύσμα είναι κλειδωμένο όταν το handcart εισέλθει στη θέση εργασίας. Το Handcart Circuit Breaker εξοπλισμένο με ηλεκτρομαγνήτη κλεισίματος και κλειδώματος, πριν συνδεθεί το δευτερεύον βύσμα, ο μηχανισμός κλεισίματος του Handcart είναι κλειδωμένο από ηλεκτρομαγνήτη και μπορεί να ανοίξει μόνο, οπότε δεν μπορεί να κλείσει.

◆ Συσκευή προβολής φορτισμένης

Το switchgear μπορεί να είναι εξοπλισμένο με μια συσκευή ζωντανής οθόνης για την ανίχνευση της λειτουργίας του κύριου κυκλώματος, η οποία αποτελείται από αισθητήρα υψηλής τάσης και οθόνη. Η συσκευή μπορεί να προωθήσει την κατάσταση φόρτισης του κυκλώματος υψηλής τάσης και μπορεί επίσης να συνεργαστεί με την ηλεκτρομαγνητική κλειδαριά για να κλειδώσει βίαια τη λαβή της λειτουργίας, την πόρτα του ντουλαπιού και τα γειτονικά ντουλάπια, έτσι ώστε να επιτευχθούν οι σκοποί της αποκατάστασης της απόδοσης των προϊόντων και της απομόνωσης των προϊόντων που μετακινούνται από την απόδοση της φόρτισης και την απόδοση της απόδοσης της υποστήριξης.

◆ Αποτρέψτε τη συμπύκνωση

Προκειμένου να αποφευχθεί η συμπύκνωση στο περιβάλλον με υψηλή υγρασία ή μεγάλη αλλαγή θερμοκρασίας, οι ηλεκτρικοί θερμαντήρες εγκαθίστανται στην αίθουσα διακόπτη και το καλώδιο αντίστοιχα, έτσι ώστε να αποφευχθούν ατυχήματα μόνωσης υπό τις παραπάνω συνθήκες λειτουργίας.

◆ Συσκευή γείωσης

Υπάρχει μια χαλκού μπαρ 5 × 40mm2 στο καλωδιακό δωμάτιο, το οποίο διατρέχει τα γειτονικά ντουλάπια και είναι καλά συνδεδεμένη με τα ντουλάπια για τη χρήση άμεσα γειωμένων εξαρτημάτων. Επειδή ολόκληρο το υπουργικό συμβούλιο είναι συναρμολογημένο με πλάκες ψευδαργύρου με επικάλυψη αλουμινίου, ολόκληρο το ντουλάπι βρίσκεται σε καλή κατάσταση γείωσης, εξασφαλίζοντας την ασφάλεια των χειριστών όταν αγγίζει το υπουργικό συμβούλιο.
