Τύπος πλαισίου Σταθερό μεταλλικό εξοπλισμό κλειστού διακόπτη

Τα κύρια κύρια συστατικά του εξοπλισμού τύπου XGN2-12 Box Fixed Metal Closed Switch που παράγονται ειδικά από το Kexun στο εργοστάσιο της Κίνας είναι όλα επανασχεδιασμένα. Σε σύγκριση με τον εξοπλισμό Handcart και τον εξοπλισμό GG-1 (A) F, ο οποίος χρησιμοποιείται κυρίως επί του παρόντος, ο εξοπλισμός XGN2-12 πλαισίου σταθερού μεταλλικού διακόπτη έχει υψηλότερο επίπεδο μόνωσης και προστασία και δεν χρησιμοποιείται καμία φάση σε φάση και φάσης προς το έδαφος και το μονωτικό αέριο και δεν χρησιμοποιείται δευτερεύον βύσμα στο δευτερεύον κύκλωμα.
Μοντέλο: XGN2-12
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

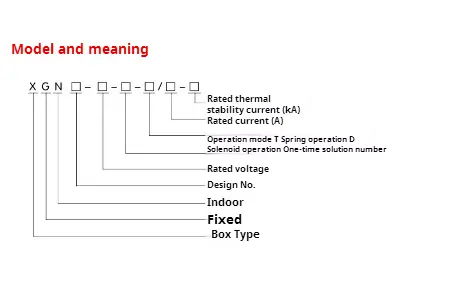

● Σημασία μοντέλου

Box Type Fixed Metal Closed Switch Equipment

● Κυρίως τεχνικές παράμετροι του τύπου πλαισίου XGN2-12 Σταθερό μεταλλικό εξοπλισμό κλειστού διακόπτη

Αριθμός	Είδος	Μονάδα	Δεδομένα
1	Ονομαστική τάση	KV	3,6,10
2	Μέγιστη τάση λειτουργίας	KV	3,5,8,9,11,5
3	Ονομαστικό ρεύμα	A	5 ~ 3000
4	Ονομαστικό ρεύμα διάλειμμα	Ο	16,20,31,5,40
5	Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος	Ο	40,50,80,100
6	Βαθμολογημένο δυναμικό σταθερό ρεύμα βραχυκυκλώματος	Ο	40,50,80,100
7	Βαθμολογημένο σταθερό ρεύμα θερμότητας	Ο	16,20,31,5,40
8	Χαρακτηρισμένη θερμότητα σταθερή ώρα	S	4
9	Πτυχίο IP		IP2X
10	Σύστημα λεωφορείων		Μεμονωμένο λεωφορείο ή με παράκαμψη
11	Μέθοδος λειτουργίας		Τύπος αποθήκευσης ηλεκτρομαγνητικού ή ελατηρίου ενέργειας
12	Διαστάσεις (πλάτοςβάθοςύψος)	mm	110012002650 (κάτω από 1000α)
13	Βάρος	Κιλά	1000

◆ Δομή

Αυτός ο τύπος πλαισίου XGN2-12, σταθερός μεταλλικός εξοπλισμός κλειστού διακόπτη είναι μια δομή κλειστού κιβωτίου μετάλλου και το πλαίσιο εξοπλισμού συγκολλείται από χάλυβα. Ο εξοπλισμός χωρίζεται σε ένα δωμάτιο διακόπτη κυκλώματος, ένα δωμάτιο λεωφορείων, ένα δωμάτιο καλωδίων και ένα δωμάτιο αναμετάδοσης με χάλυβα και η λειτουργία των κύριων εξαρτημάτων του εξοπλισμού μπορεί να παρατηρηθεί μέσω του παραθύρου παρατήρησης και της λυχνίας φωτισμού στην πρόσοψη. Προκειμένου να βελτιωθεί η τεχνική απόδοση του εξοπλισμού, έχουν επανασχεδιαστεί τα κύρια συστατικά (όπως οι διακόπτες κυκλώματος και οι περιστροφικοί αποσυνδεδεμένοι). Σύμφωνα με τη διάταξη του εξοπλισμού XGN2-12 Box Fixed Metal Closed Switch, τα ρελέ μπορούν να εγκατασταθούν στην αίθουσα αναμετάδοσης, τα ρελέ σήματος, υποδεικνύοντας τα όργανα, τα φώτα σήματος μπορούν να εγκατασταθούν στην πόρτα και η αίθουσα εγκατάστασης και λειτουργίας του διακόπτη μεταφοράς, με το δωμάτιο του λεωφορείου στο πίσω μέρος και το καλώδιο στο κάτω μέρος, έτσι ώστε οι χρήστες να μπορούν να συνδέουν άνετα τα καλώδια. Το μέτωπο είναι το δωμάτιο διακόπτη, το οποίο είναι βολικό για τη συντήρηση του εξοπλισμού. Ανατρέξτε στο Σχήμα 1 και το Εικόνα 2 και το εγχειρίδιο προϊόντος για τον εσωτερικό μηχανισμό του εξοπλισμού.

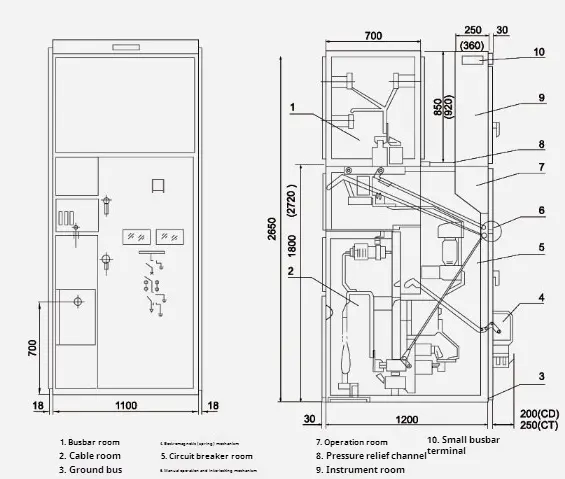

● XGN □ -12/07D Σχέδιο περίγραμμα

Box Type Fixed Metal Closed Switch Equipment

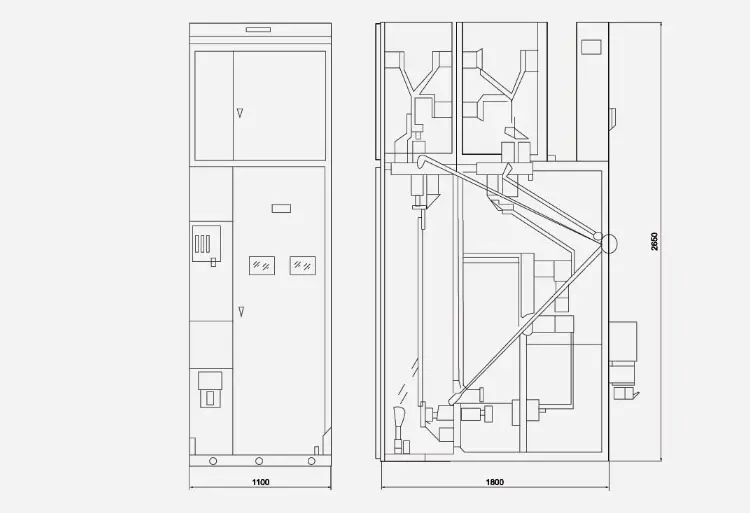

● XGN □ -12 (Outlet of Bypass Cable) Σχέδιο περιγράμματος

Box Type Fixed Metal Closed Switch Equipment

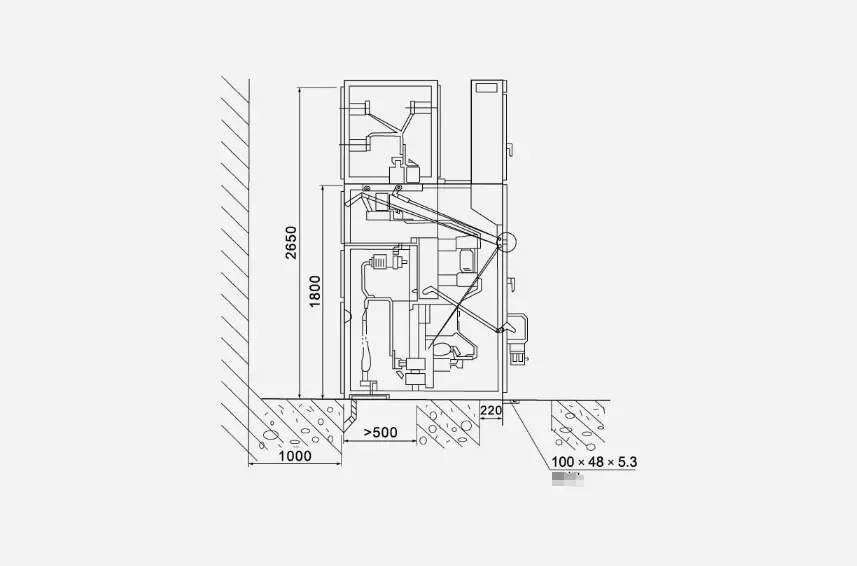

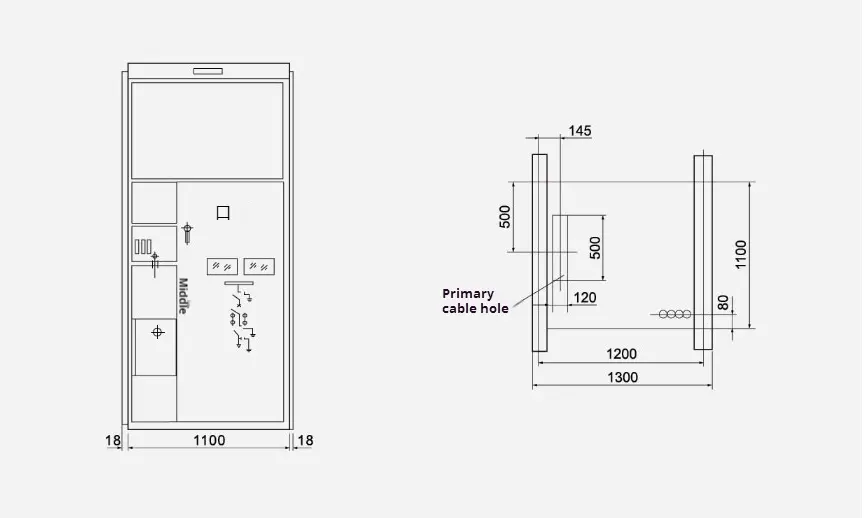

● Σχέδιο εγκατάστασης συνολικής διάστασης

Box Type Fixed Metal Closed Switch Equipment
