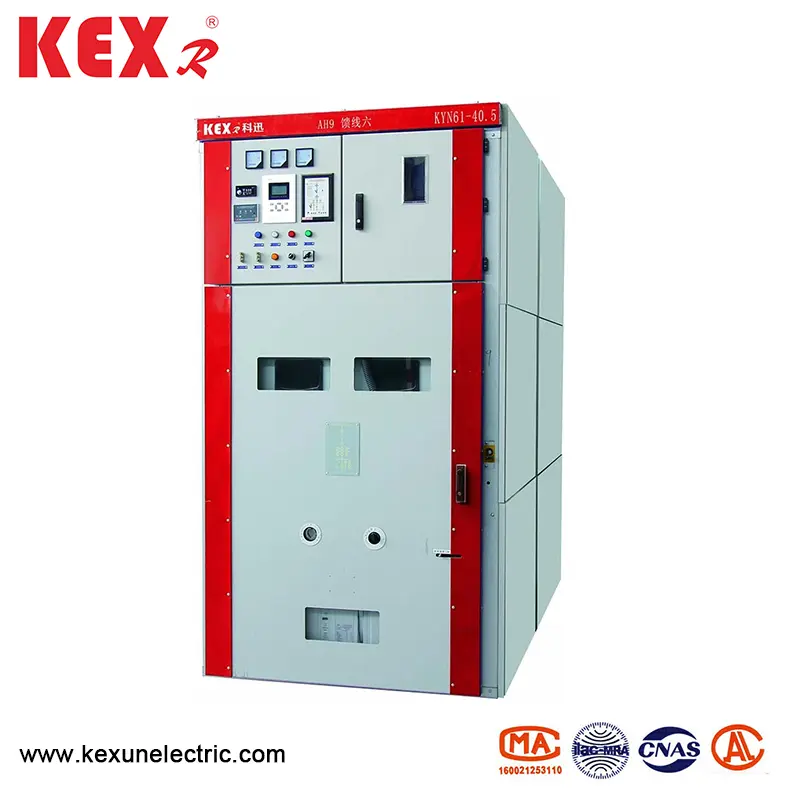

Εξοπλισμός μετατόπισης μετατόπισης θωράκισης

● Περίληψη

Ο εξοπλισμός διακόπτη μετατόπισης Armor-CLAD-CLAND (που αναφέρεται ως εξοπλισμός) είναι μια πλήρης εσωτερική συσκευή διανομής με τριφασική AC 50Hz και ονομαστική τάση 40,5KV. Ως εργοστάσιο παραγωγής ηλεκτρικής ενέργειας, υποσταθμούς και βιομηχανικές και εξορυκτικές επιχειρήσεις για να λαμβάνουν και να διανέμουν ηλεκτρική ενέργεια, μπορούν να ελέγξουν, να προστατεύσουν και να ανιχνεύσουν κυκλώματα και μπορούν επίσης να χρησιμοποιηθούν σε μέρη με συχνές λειτουργίες. Αυτός ο εξοπλισμός διακόπτη συμμορφώνεται με το GB/T11022-1999, το GB3906-2006 και το DL404-1997.

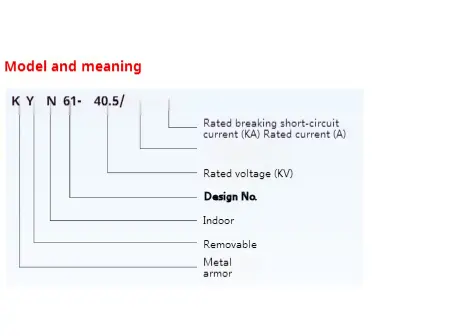

● Τεχνικές παράμετροι για κάθε στοιχείο του εξοπλισμού μετατόπισης μετατόπισης Kyn61-40.5

◆ Διακόπτης κενού

◆ Διακόπτης κυκλώματος κενού

◆ Μηχανήματα που λειτουργούν με ελατήριο

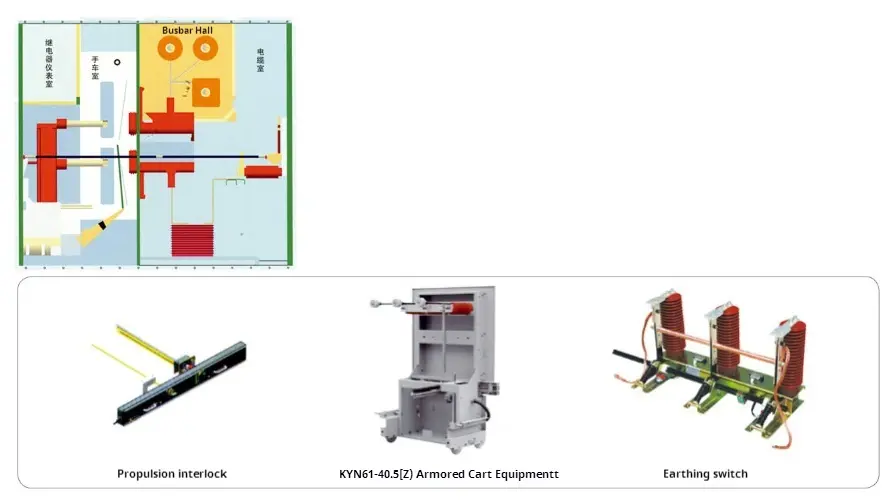

● Δομικά χαρακτηριστικά του εξοπλισμού μετατόπισης μετατόπισης Kyn61-40.5

Ο εξοπλισμός διακόπτη έχει σχεδιαστεί σύμφωνα με το πρότυπο του θωρακισμένου μεταλλικού κλειστού εξοπλισμού στις GB3906-1991 και IEC298. Ολόκληρος ο εξοπλισμός αποτελείται από δύο μέρη: τον εξοπλισμό και το τμήμα που μπορεί να τραβήξει (handcart). Η δομή του εξοπλισμού συναρμολογείται και συνδυάζεται με τα μπουλόνια. Το εσωτερικό του εξοπλισμού διακόπτη χωρίζεται σε αίθουσα διακόπτη κυκλώματος, κεντρικό δωμάτιο λεωφορείων, αίθουσα καλωδίων και αίθουσα οργάνων αναμετάδοσης με μεταλλικό διαμέρισμα. Το επίπεδο προστασίας του κελύφους φτάνει στο IP3x και το επίπεδο προστασίας μεταξύ των διαμερισμάτων είναι το IP2X και όλα τα μέλη των μεταλλικών δομών είναι αξιόπιστα γειωμένα. Κάθε διαμέρισμα του κύριου συστήματος βρόχου έχει ένα κανάλι απελευθέρωσης πίεσης για ανεξάρτητη εξάτμιση.

◆ Κέλμα και διαμέρισμα

Το κέλυφος και το διαχωρισμό του εξοπλισμού μετατόπισης μετατόπισης με θωράκιση είναι βιδωμένα από πλάκα χαλύβδινης διάλυσης με ψυχρή έλαση μετά την επεξεργασία και λυγισμένη με εργαλεία CNC. Επομένως, ο συναρμολογημένος εξοπλισμός μπορεί να εξασφαλίσει την ομοιομορφία των διαρθρωτικών διαστάσεων. Ο εξοπλισμός μετατόπισης μετατόπισης με θωράκιση χωρίζεται σε αίθουσα διακόπτη κυκλώματος, κεντρικό δωμάτιο λεωφορείων, αίθουσα καλωδίων και αίθουσα οργάνων αναμετάδοσης και κάθε μέρος διαχωρίζεται με γειωμένο μεταλλικό διαμέρισμα.

◆ Χειροποίητο

Το Handcart μπορεί να χωριστεί σε χειροκίνητο διακόπτη κυκλώματος, Handcart Tashing Transformer, Handcart Metering, Handcart απομόνωσης κλπ. Όλα τα είδη handcart έχουν το ίδιο σχήμα και μέγεθος και τα handcarts με τον ίδιο σκοπό είναι εναλλάξιμα. Το handcart διαθέτει θέση δοκιμής/απομόνωσης και θέση εργασίας στον εξοπλισμό και κάθε θέση είναι εξοπλισμένη με μια συσκευή αλληλένδας για να διασφαλίσει ότι το handcart δεν μπορεί να μετακινηθεί τυχαία όταν βρίσκεται στις παραπάνω δύο θέσεις.

◆ Διαμέρισμα διακόπτη κυκλώματος

Ένα συγκεκριμένο κομμάτι εγκαθίσταται στο διαμέρισμα διακόπτη κυκλώματος για να μετακινηθεί το Handcart. Όταν ο διακόπτης κυκλώματος μετακινείται μεταξύ της θέσης της δοκιμής και της θέσης εργασίας, η βαλβίδα απομόνωσης ανοίγει ή κλείνει αυτόματα, γεγονός που εξασφαλίζει ότι το προσωπικό δεν αγγίζει το φορτισμένο σώμα. Το handcart μπορεί να λειτουργήσει με την πόρτα του εξοπλισμού κλειστή και η θέση του handcart στον εξοπλισμό μπορεί να παρατηρηθεί μέσω του παραθύρου παρατήρησης και ταυτόχρονα μπορεί να παρατηρηθεί οποιαδήποτε λειτουργικά σημάδια στο handcart.

◆ Θάλαμος λεωφορείων

Το κύριο λεωφορείο οδηγεί από έναν εξοπλισμό μετατόπισης μετατόπισης με θωράκιση σε άλλο και στερεώνεται από μικρά λεωφορεία και στατικά κιβώτια επαφής και στερεώνεται με μανίκια λεωφορείου όταν διασχίζει τις πλευρικές πλάκες παρακείμενων εξοπλισμού. Όλα τα λεωφορεία υιοθετούν σύνθετη μόνωση.

◆ Διαμέρισμα καλωδίων

Το PT, ο διακόπτης γείωσης, ο υπεύθυνος αστραπής και τα πολλαπλά καλώδια μπορούν να εγκατασταθούν στο δωμάτιο του καλωδίου.

◆ Relay Room

Ο εσωτερικός πίνακας και ο πίνακας του ρελέ μπορούν να εξοπλιστούν με δευτερεύοντα εξαρτήματα, όπως εξαρτήματα ελέγχου και προστασίας, μέτρα και όργανα εμφάνισης και δείκτες ζωντανής παρακολούθησης.

◆ Συσκευή αλληλοσύνδεσης

Ο εξοπλισμός μετατόπισης μετατόπισης με θωράκιση διαθέτει αξιόπιστη συσκευή αλληλοσύνδεσης, η οποία εξασφαλίζει αποτελεσματικά την ασφάλεια των χειριστών και του εξοπλισμού.

Όταν ο διακόπτης γείωσης βρίσκεται στη θέση off, το handcart μπορεί να μετακινηθεί μόνο από τη θέση δοκιμής/απομόνωσης στη θέση εργασίας. Και η πίσω πόρτα δεν μπορεί να ανοίξει, αποτρέποντας έτσι την εσφαλμένη είσοδο στο ηλεκτροκίνητο διάστημα. Όταν το handcart απομακρύνεται πλήρως από τον εξοπλισμό ή όταν το handcart βρίσκεται στη θέση δοκιμής/απομόνωσης στον εξοπλισμό και ο διακόπτης γείωσης είναι αλληλένδετος και ξεκλειδωμένος, ο διακόπτης γείωσης μπορεί να κλείσει. Όταν το handcart βρίσκεται στη θέση εργασίας, ο διακόπτης γείωσης δεν μπορεί να κλείσει. Αποτρέπει την ενεργοποίηση του διακόπτη γείωσης κατά λάθος και εμποδίζει τη μετακίνηση του handcart στη θέση εργασίας όταν ο διακόπτης γείωσης βρίσκεται στην κλειστή θέση. Μόνο όταν το handcart του διακόπτη του κυκλώματος βρίσκεται στη θέση δοκιμής/απομόνωσης ή στη θέση εργασίας μπορεί να λειτουργήσει ο διακόπτης κυκλώματος. Επιπλέον, μετά το κλείσιμο του διακόπτη του κυκλώματος, το handcart δεν μπορεί να μετακινηθεί, γεγονός που εμποδίζει το ζωντανό φορτίο να πιέζει και να τραβήξει κατά λάθος τον διακόπτη του κυκλώματος. Η ηλεκτρική αλληλογραφία μπορεί να εγκατασταθεί μεταξύ εξοπλισμού.

◆ Συσκευή γείωσης

Στο καλωδιακό δωμάτιο, υπάρχει μια γραμμή διαύλου γείωσης 6 × 50mm2, η οποία μπορεί να περάσει από τον παρακείμενο εξοπλισμό και να κάνει καλή επαφή με τον εξοπλισμό.

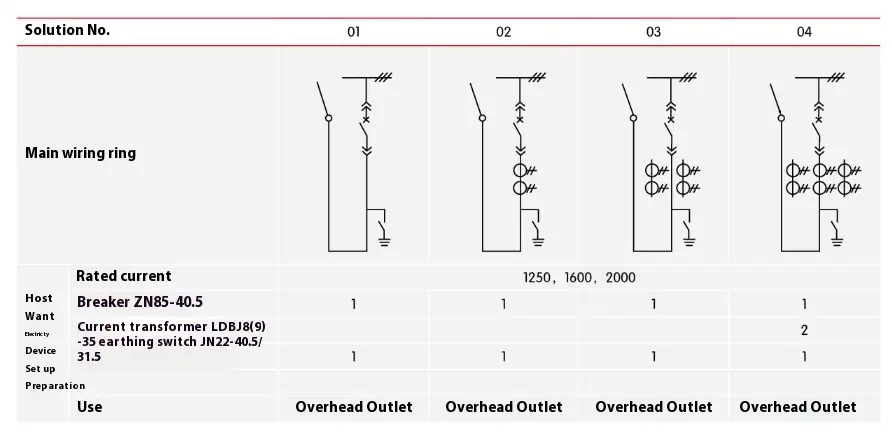

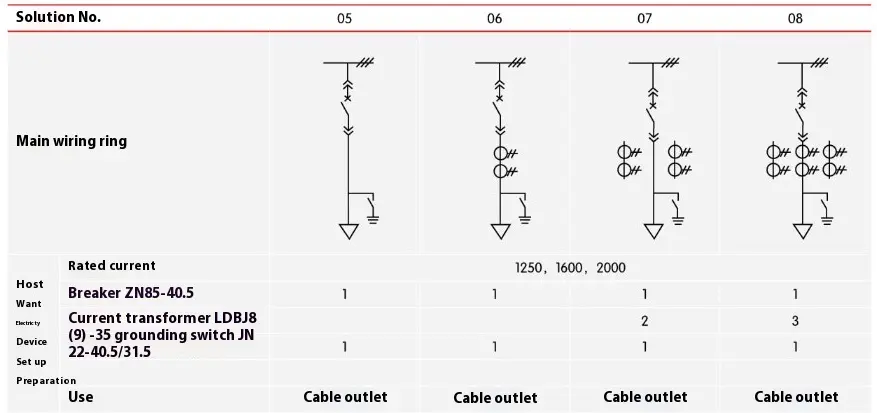

● Κύριο σύστημα καλωδίωσης

Υπάρχουν 27 τυπικά τυπικά συστήματα πρωτογενούς καλωδίωσης για τον εξοπλισμό μετατόπισης μετατόπισης με θωράκιση, ο οποίος μπορεί να ανταποκριθεί στις ανάγκες των εισερχόμενων και εξερχόμενων γραμμών των χρηστών, στις εισερχόμενες και εξερχόμενες γραμμές, την επικοινωνία και τη μέτρηση, την προστασία κ.λπ.

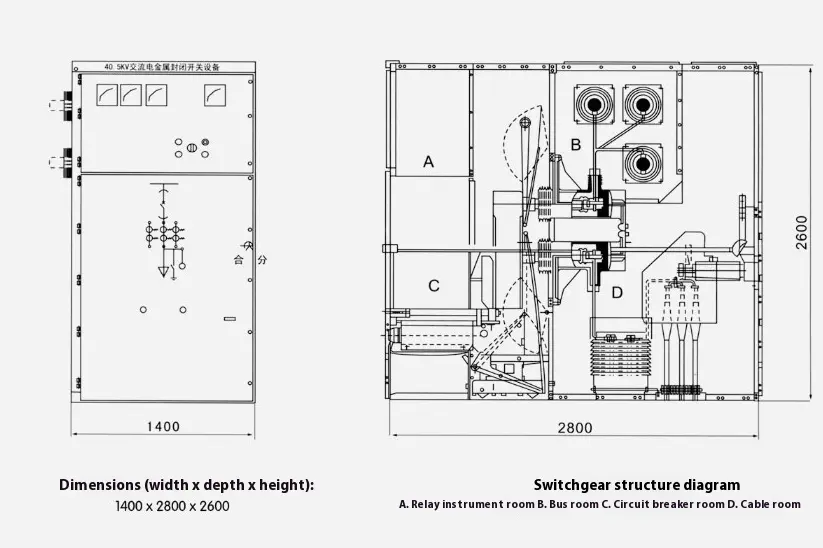

● Δομικές διαστάσεις και σχηματικό διάγραμμα του εξοπλισμού μετατόπισης μετατόπισης με θωράκιση
