Πλήρες σύνολο υψηλής τάσης

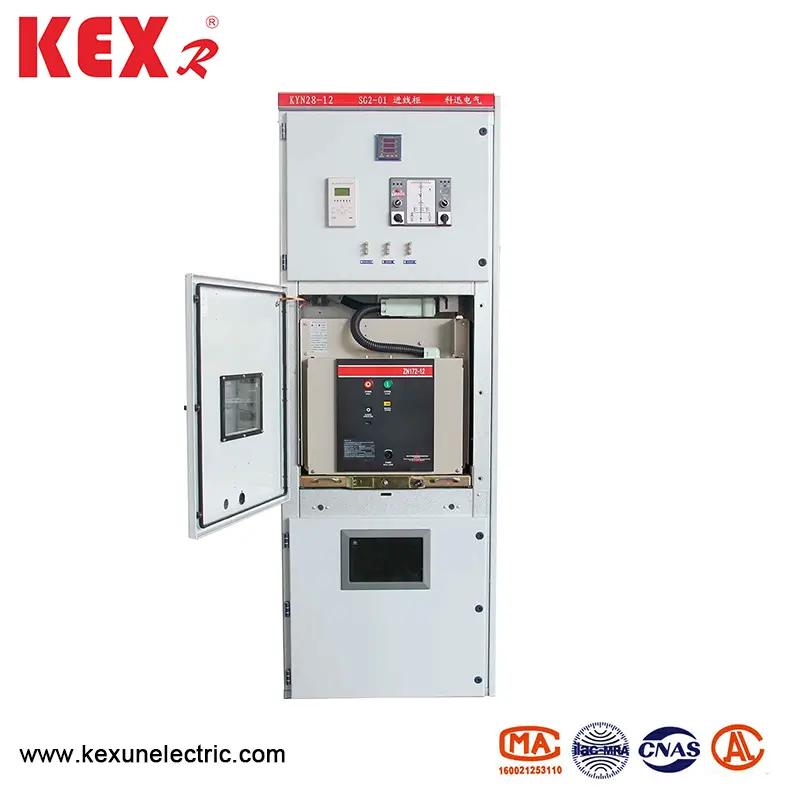

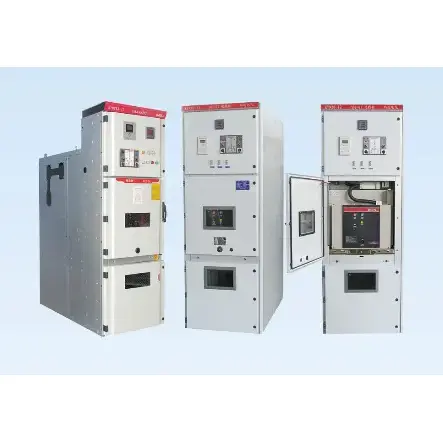

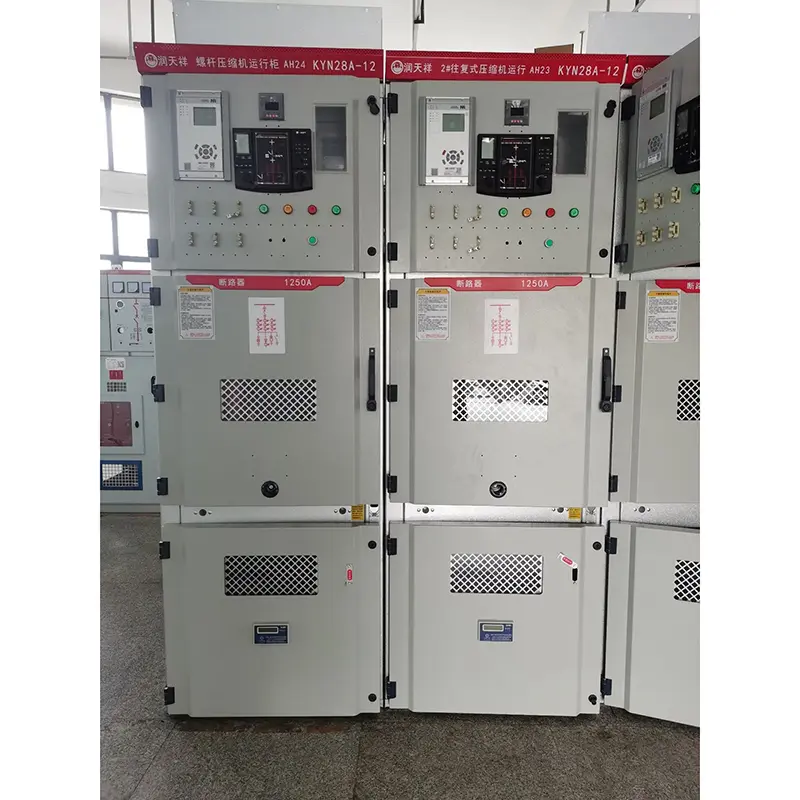

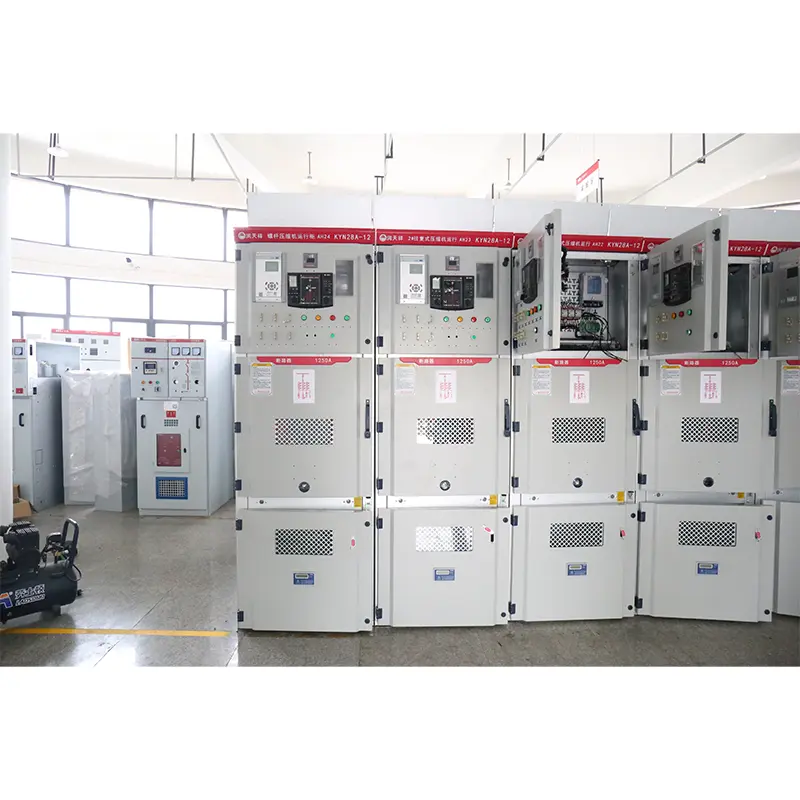

● Εφαρμογή πλήρους σετ υψηλής τάσης Kyn28-12 τύπου υψηλής τάσης

Το πλήρες σύνολο υψηλής τάσης Kyn28-12 (GZS1) είναι μια τριφασική συσκευή πλήρους διανομής AC 50Hz, η οποία χρησιμοποιείται για τη λήψη και τη διανομή ισχύος δικτύου 3-12KV, προστατεύει και παρακολουθεί το κύκλωμα. Διάφοροι τύποι ολοκληρωμένων συσκευών προστασίας αναμετάδοσης που βασίζονται σε μικροϋπολογιστές μπορούν να εγκατασταθούν στον πίνακα του θαλάμου αναμετάδοσης αυτού του προϊόντος και μπορεί να πραγματοποιηθεί ο έξυπνος έλεγχος του συστήματος. Έχει τις λειτουργίες του τηλεχειριστηρίου, της τηλεμετρίας, της απομακρυσμένης επικοινωνίας και της απομακρυσμένης προσαρμογής και το δίκτυο πεδίου μπορεί να ελεγχθεί μέσω λεωφορείου CAN με διεπαφή επικοινωνίας. Έχει επίσης τις λειτουργίες της πρόληψης της κακομεταχείρισης του διακόπτη του κυκλώματος, πιέζοντας και τραβώντας το χέρι με φορτίο, κλείνοντας τον διακόπτη γείωσης με ηλεκτρική ενέργεια, στέλνοντας ηλεκτρική ενέργεια στη θέση γείωσης και εμποδίζοντας την είσοδο στο ζωντανό διάστημα κατά λάθος, το οποίο αναφέρεται ως "Πέντε Πρόληψης" για σύντομο χρονικό διάστημα. Το γραφείο μπορεί να είναι εξοπλισμένο με διακόπτες κυκλώματος VSI (ZN63) και ZN12V, καθώς και εισαγόμενες διακόπτες κυκλώματος κενού VD4 και σειρές VC Series.

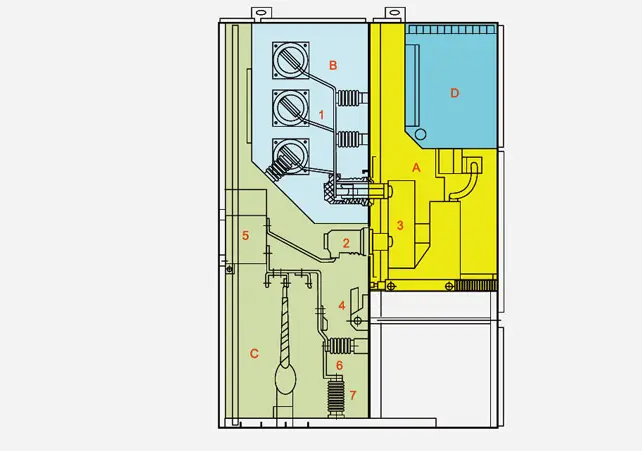

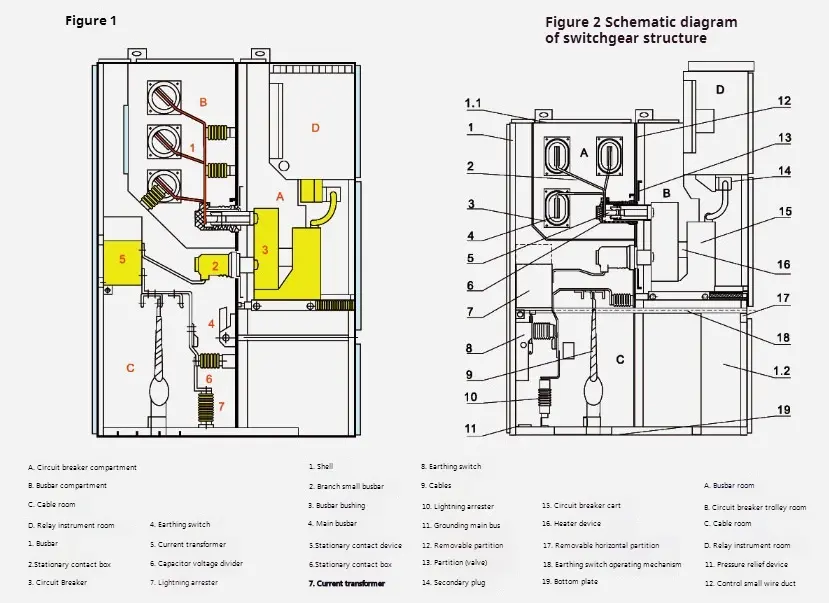

● Χάρτης δομής του πλήρους σετ Kyn28-12 τύπου υψηλής τάσης

● Το πλήρες σύνολο υψηλής τάσης πληροί τα παρακάτω πρότυπα:

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Πλήρης περιγραφή υψηλής τάσης

Το κέλυφος και το διαμέρισμα του πλήρους σετ υψηλής τάσης είναι κατασκευασμένα από πλάκες χάλυβα επικαλυμμένου με αλουμίνιο ή χάλυβα, οι οποίες είναι βιδωμένες μετά την επεξεργασία και κάμψη με εργαλεία CNC, έτσι ώστε το συναρμολογημένο πλήρες σετ υψηλής τάσης να διατηρεί την ομοιομορφία σε μέγεθος. Η πλάκα χάλυβα επικαλυμμένου με αλουμινένιο ψευδώνυμο έχει ισχυρή αντι-διάβρωση και αντιοξειδωτικά αποτελέσματα και υψηλή μηχανική αντοχή. Το εσωτερικό του πλήρους σετ υψηλής τάσης χωρίζεται σε αίθουσα χειρός, αίθουσα λεωφορείων, αίθουσα καλωδίων και αίθουσα οργάνων αναμετάδοσης ανά διαμερίσματα και το κέλυφος κάθε μονάδας έχει ανεξάρτητη γείωση. Οι πόρτες του ψεκάζονται με ηλεκτροστατικό πλαστικό, γεγονός που καθιστά τις επιφάνειές τους τα πλεονεκτήματα της αντοχής στην κρούση, της αντοχής στη διάβρωση και της όμορφης εμφάνισης (τα χρώματα μπορούν να προσαρμοστούν από τους χρήστες).

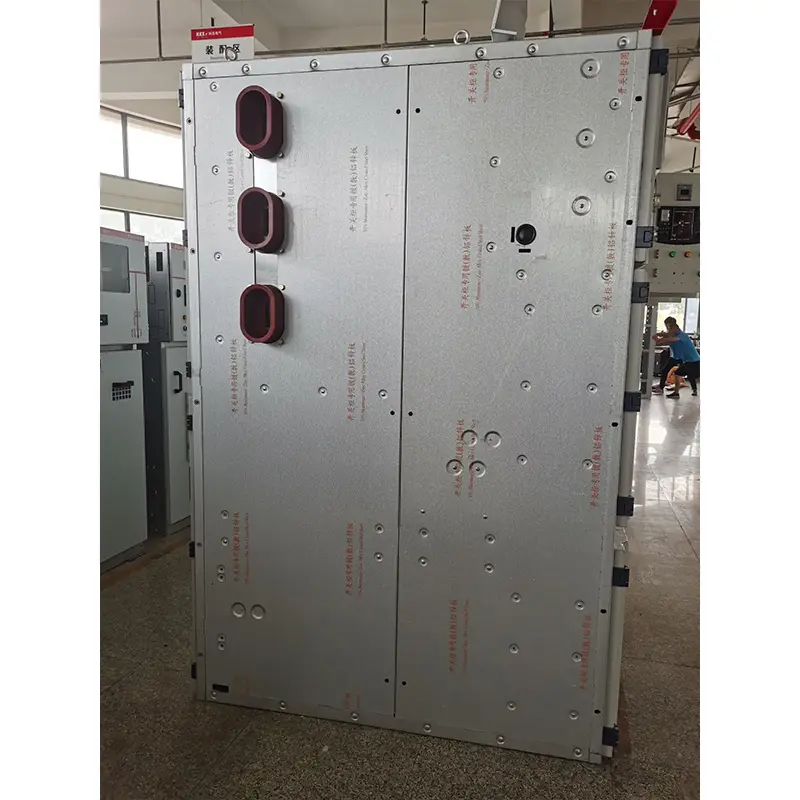

◆ Το κέλυφος και το διαμέρισμα

Το κέλυφος και το διαμέρισμα του υπουργικού συμβουλίου είναι κατασκευασμένα από υψηλής ποιότητας εισαγόμενες πλάκες με χαλύβδινα χάλυβα με επικάλυψη αλουμινίου, οι οποίες είναι βιδωμένες μετά την κάμψη των εργαλείων CNC, έτσι ώστε το συναρμολογημένο πλήρες σύνολο υψηλής τάσης να μπορεί να διατηρήσει την ομοιομορφία σε μέγεθος. Έχει ισχυρή αντοχή στη διάβρωση και αντοχή στην οξείδωση και έχει υψηλότερη μηχανική αντοχή από την ίδια πλάκα χάλυβα. Το πλήρες σύνολο υψηλής τάσης χωρίζεται σε αίθουσα χειρός (διαμέρισμα διακόπτη κυκλώματος), αίθουσα λεωφορείων, αίθουσα καλωδίων και αίθουσα οργάνων αναμετάδοσης (αίθουσα χαμηλής τάσης) ανά διαμέρισμα. Το κέλυφος κάθε μονάδας είναι ανεξάρτητα γειωμένο.

◆ Διαστάσεις

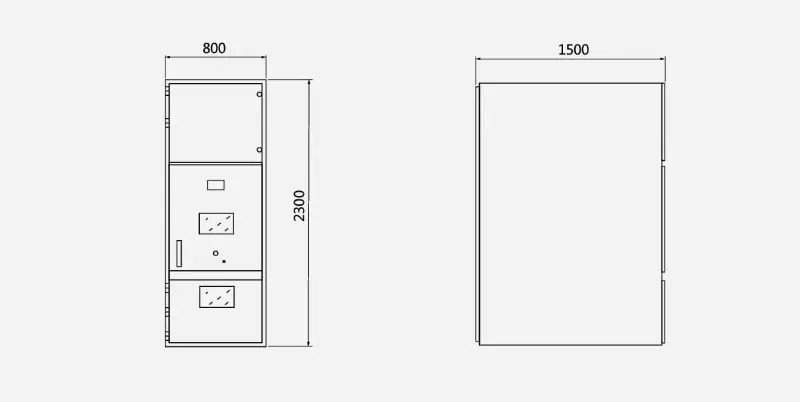

◆ Σχέδιο διαστάσεων του πλήρους σετ υψηλής τάσης

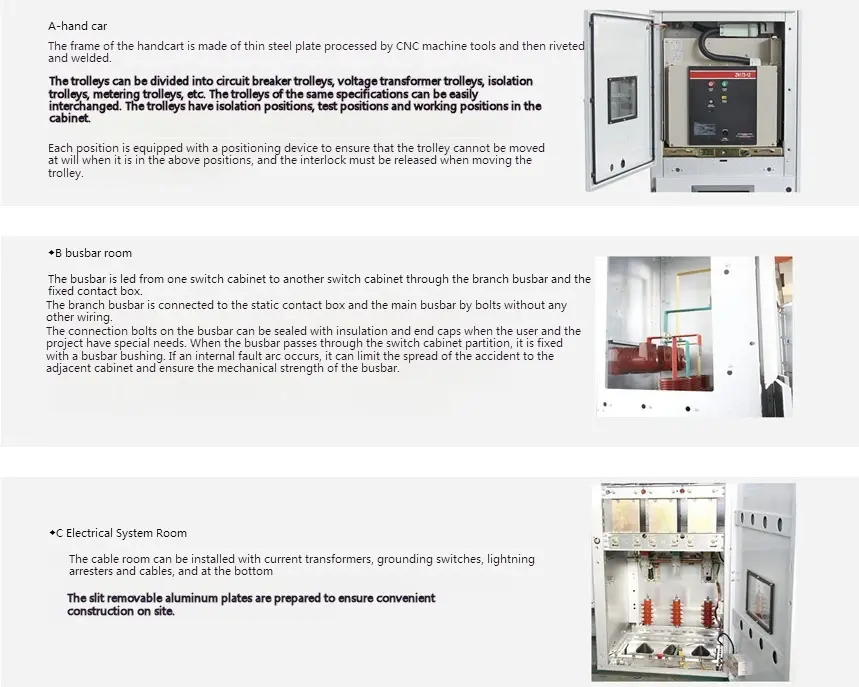

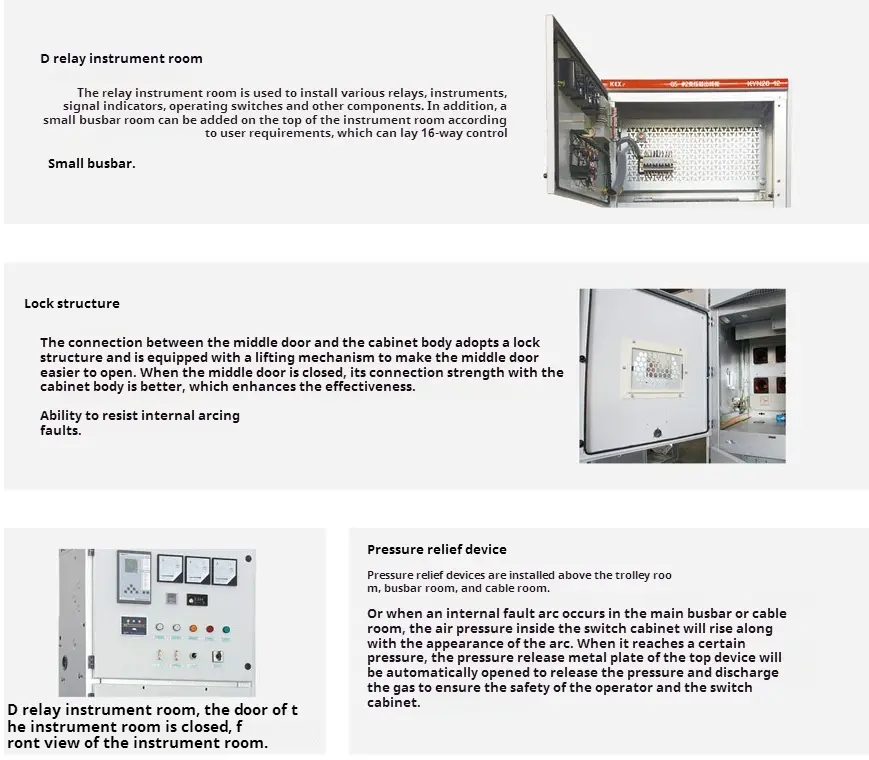

◆ Σημαντικό στοιχείο του πλήρους σετ υψηλής τάσης Kyn28-12 τύπου υψηλής τάσης
