Μετατόπιση με θωράκιση μετατόπιση μετάλλου κλειστού διακόπτη

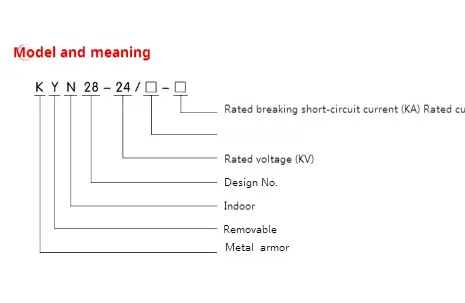

● Σημασία μοντέλου

● Συνθήκες χρήσης

◆ Κανονική συνθήκες χρήσης

▶ Θερμοκρασία περιβάλλοντος: -15 ~ 40 ℃, και ο μέσος όρος μέσα σε 24 ώρες μικρότερη από 35 ℃.

◆ Η υγρασία: η μέση ημερήσια υγρασία μικρότερη από 95%. Η μέση μηνιαία υγρασία μικρότερη από 90%.

▶ Πίεση ατμού: Η μέση πίεση ατμού ανά ημέρα δεν υπερβαίνει τα 2,2kPa ； Η μέση μηνιαία πίεση υδρατμών δεν πρέπει να υπερβαίνει τα 1,8kPa ；;

▶ Υψόμετρο: Το υψόμετρο της μετατόπισης μετάλλου με θωράκιση θα πρέπει να είναι μικρότερο από 1000 m

▶ Ο γύρω αέρας δεν είναι προφανώς μολυσμένος από σκόνη, αλάτι, διαβρωτικό ή/και καύσιμο αέριο, ατμό ή αλάτι ψεκασμού.

▶ Δόνηση ή κίνηση εδάφους από το εξωτερικό του εξοπλισμού μεταγωγής και του εξοπλισμού ελέγχου μπορεί να αγνοηθεί

▶ Το πλάτος της ηλεκτρομαγνητικής παρεμβολής που προκαλείται στο δευτερεύον σύστημα δεν υπερβαίνει τα 1,6kV.

◆ Ειδικές συνθήκες χρήσης

Όταν χρησιμοποιείται υπό κανονικές περιβαλλοντικές συνθήκες πέρα ​​από εκείνες που καθορίζονται στο GB/T1022, η εταιρεία και οι χρήστες μπορούν να διαπραγματευτούν και να καταλήξουν σε συμφωνία για ειδικές συνθήκες λειτουργίας.

Προκειμένου να αποφευχθεί η συμπύκνωση, η μετατόπιση μεταλλικού μεταλλικού διακόπτη με θωράκιση

είναι εξοπλισμένο με θερμαντήρα, η οποία πρέπει να τεθεί σε χρήση όταν το switchgear βρίσκεται σε κατάσταση αναμονής. Θα πρέπει επίσης να δοθεί προσοχή για την τοποθέτηση του θερμαντήρα όταν ο διακόπτης βρίσκεται σε κανονική λειτουργία.

● Τεχνική παράμετρος της μετατόπισης μετάλλου με θωράκιση

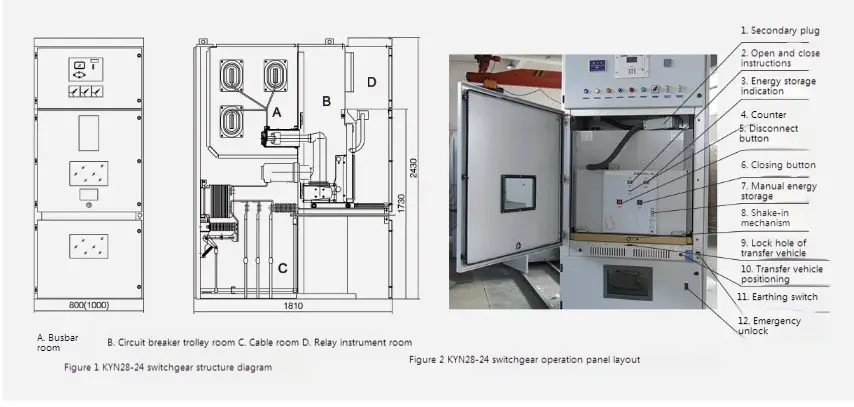

● Σύντομη περιγραφή της δομής

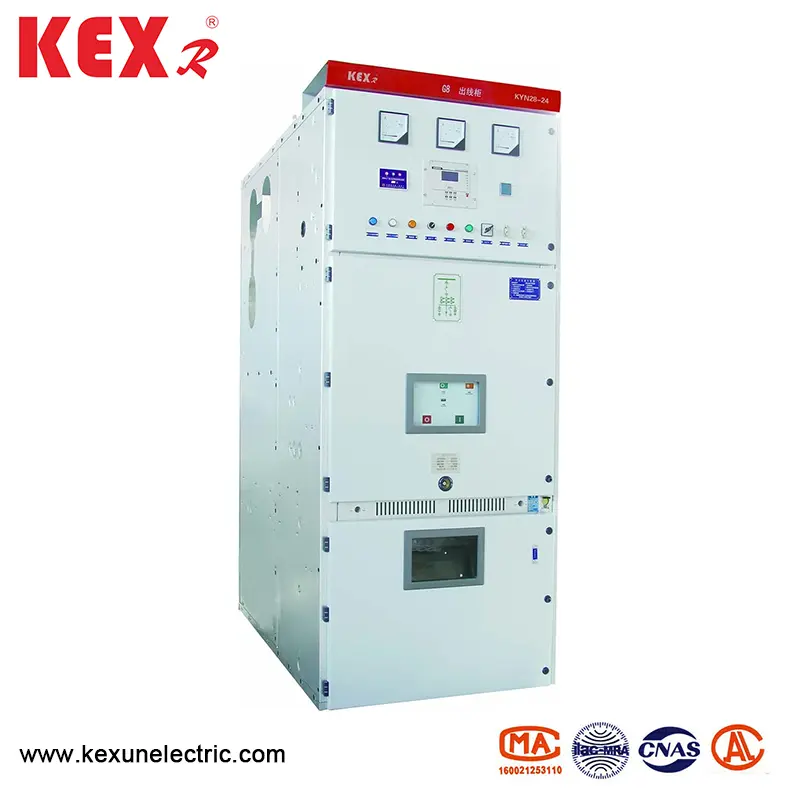

Ο τύπος Kyn28-24 τύπου Armor-clad μετατόπιση μεταλλικού διακόπτη κλειστού διακόπτη διακόπτη αποτελείται από το ντουλάπι και τα αφαιρούμενα εξαρτήματα (κοινώς γνωστά ως handcart). Το switchgear χωρίζεται σε διάφορα λειτουργικά διαμερίσματα από διαμερίσματα μετάλλων, όπως αίθουσα λεωφορείων, αίθουσα διακόπτη κυκλώματος, αίθουσα καλωδίων και αίθουσα οργάνων. Τα αφαιρούμενα τμήματα του SwitchGear μπορούν να είναι εξοπλισμένα με χειροκίνητο διακόπτη κυκλώματος κενού, Handcart Tass Transformer, Handcart Lightning Actrester, Handcart απομόνωσης και Handcart Fuse.

● Χαρακτηριστικά των κύριων εξαρτημάτων

◆ Το κέλυφος

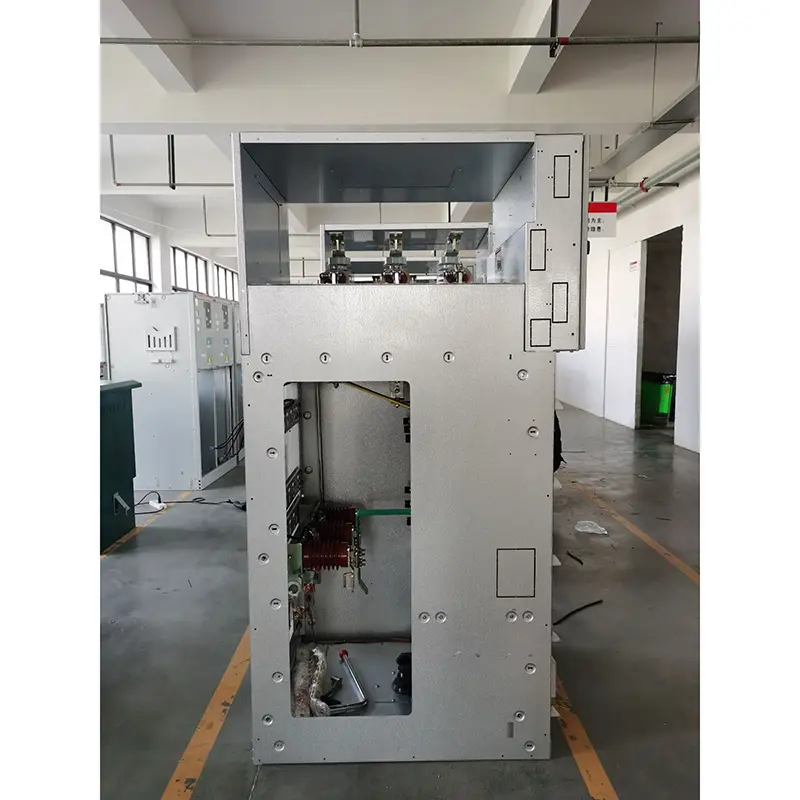

Το κέλυφος του Kyn28-24 τύπου Armor-Clad που μετατοπίζει μεταλλικό εξοπλισμό κλειστού διακόπτη είναι κατασκευασμένο από εισαγόμενο χαλύβδινο πλάκα επικαλυμμένης με αλουμίνιο-ψευδώνρο, το οποίο επεξεργάζεται με εργαλείο CNC και κατασκευάζεται με πολλαπλή διαδικασία αναδίπλωσης. Ολόκληρο το ντουλάπι έχει υψηλή ακρίβεια και ισχυρή αντοχή στη διάβρωση και αντίσταση οξείδωσης και λόγω της υιοθέτησης της τεχνολογίας πολλαπλών πτυσσόμενων, το υπουργικό συμβούλιο είναι ελαφρύτερο στο συνολικό βάρος, υψηλότερη σε μηχανική αντοχή και όμορφη εμφάνιση από άλλα παρόμοια γραφεία εξοπλισμού. Το υπουργικό συμβούλιο υιοθετεί μια συναρμολογημένη δομή, η οποία συνδέεται με ένα παξιμάδι ιτιάς και ένα μπουλόνι υψηλής αντοχής, έτσι ώστε ο κύκλος επεξεργασίας και παραγωγής να μειώνεται, τα μέρη είναι καθολικά, ο χώρος του δαπέδου είναι μικρός και η οργάνωση της παραγωγής είναι βολική.

◆ Το handcart

Ο σκελετός χειρός είναι κατασκευασμένος από λεπτή πλάκα χάλυβα και συναρμολογείται από το εργαλείο CNC. Το handcart και το υπουργικό συμβούλιο έχουν υψηλή ακρίβεια αντιστοίχισης και η μηχανική αλληλογραφία είναι ασφαλής, αξιόπιστη και ευέλικτη. Το Handcart μπορεί να χωριστεί σε χειροκίνητο διακόπτη κυκλώματος, Handcart Tashing Transformer, Handcart Metering, Handcart απομόνωσης κλπ. Χειροποίητα με τις ίδιες προδιαγραφές μπορούν να ανταλλάσσονται ελεύθερα. Το handcart διαθέτει θέση αποσύνδεσης/δοκιμής και θέση εργασίας στο υπουργικό συμβούλιο και κάθε θέση διαθέτει συσκευή τοποθέτησης. Για να εξασφαλίσετε αξιόπιστη αλληλογραφία. Όλα τα είδη handcarts προωθούνται και αποσύρονται από βιδωτές ράβδους, οι οποίες είναι ελαφρές και ευέλικτες για να λειτουργούν και να είναι κατάλληλα για το προσωπικό. Όταν το handcart πρέπει να αφαιρεθεί από το υπουργικό συμβούλιο, μπορεί να ληφθεί βολικά με ένα ειδικό φορτηγό μεταφοράς για διάφορες επιθεωρήσεις και συντήρηση. Όταν το χειρόγραφο που τρέχει το αυτοκίνητο μεταφέρεται στο δωμάτιο διακόπτη του κυκλώματος του ντουλαπιού, μπορεί να είναι αξιόπιστα κλειδωμένο στη θέση OFF/TEST και η ένδειξη θέσης του υπουργικού συμβουλίου δείχνει τη θέση του. Μόνο αφού το handcart είναι εντελώς κλειδωμένο μπορεί ο μηχανισμός προώθησης του μολύβδου να αναστατωθεί για να ωθήσει το handcart στη θέση εργασίας. Όταν το χέρι φτάσει στη θέση εργασίας, η δύναμη λειτουργίας της χειρολαβής προώθησης αυξάνεται ξαφνικά και δεν μπορεί να περιστραφεί και η αντίστοιχη ένδειξη θέσης δείχνει τη θέση του. Η μηχανική αλληλογραφία του handcart μπορεί να διασφαλίσει αξιόπιστα ότι ο διακόπτης κυκλώματος μπορεί να κλείσει μόνο όταν το handcart βρίσκεται στη θέση εργασίας ή στη θέση δοκιμής. Επιπλέον, το handcart μπορεί να μετακινηθεί μόνο όταν ο διακόπτης του κυκλώματος βρίσκεται στην κατάσταση ανοίγματος.

◆ Διαμέρισμα

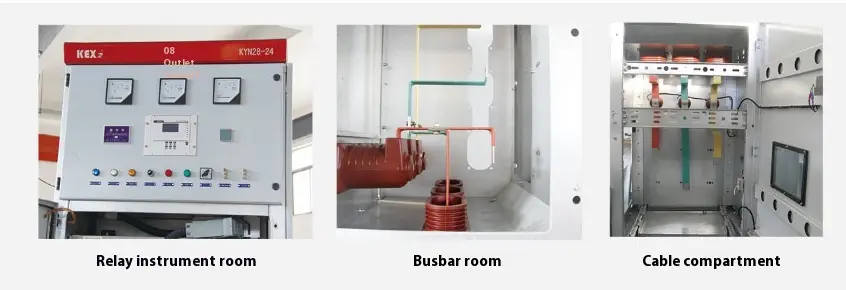

Τα κύρια ηλεκτρικά εξαρτήματα του SwitchGear βρίσκονται στα ανεξάρτητα διαμερίσματα τους, δηλαδή: Handcart Handcart Room, αίθουσα λεωφορείων, αίθουσα καλωδίων, αίθουσα οργάνων, κλπ. Το επίπεδο προστασίας κάθε διαμερίσματος φτάνει το IP2X. Εκτός από την αίθουσα οργάνων αναμετάδοσης, τα άλλα τρία διαμερίσματα έχουν κανάλια ανακούφισης πίεσης αντίστοιχα. Λόγω του μεσαίου τύπου, ο χώρος του καλωδίου αυξάνεται σημαντικά, έτσι ώστε ο εξοπλισμός να μπορεί να συνδέσει παράλληλα πολλαπλά καλώδια.

▶ Διάγραμμα διαύλου Α: Το κύριο λεωφορείο συνδέεται με μεμονωμένη ματίσματος, η οποία στερεώνεται με δίαυλο διακλάδωσης (στατικό πλαίσιο επαφής) και το μανίκι μόνωσης κύριου διαύλου. Το κύριο λεωφορείο και το λεωφορείο είναι χαλκοσωλήνες με ορθογώνια διατομή και οι ράβδοι διπλής διαύλου χρησιμοποιούνται για βαρύ φορτίο ρεύματος. Για ειδικές ανάγκες, το λεωφορείο μπορεί να καλυφθεί με θερμαινόμενο μανίκι και προσαρμοσμένο μονωτικό κουτί κάλυψης. Οι μονωτικοί δακτύλιοι εγκαθίστανται μεταξύ λεωφορείων γειτονικών ντουλαπιών, τα οποία μπορούν να περιορίσουν αποτελεσματικά το ατύχημα στο διαμέρισμα χωρίς να εξαπλώνονται σε άλλα ντουλάπια σε περίπτωση εσωτερικού τόξου σφάλματος.

▶ Διάρκεια διακόπτη κυκλώματος Β: Οι ράγες εγκαθίστανται και στις δύο πλευρές του διαμερίσματος για το handcart να μετακινούνται από τη θέση off/test στη θέση εργασίας του υπουργικού συμβουλίου. Το διαμέρισμα (βαλβίδα) του στατικού πλαισίου επαφής εγκαθίσταται στο πίσω τοίχωμα της αίθουσας χειρός. Όταν το handcart μετακινείται από τη θέση off/test στη θέση εργασίας, οι άνω και κάτω βαλβίδες στο στόμα του στατικού πλαισίου επαφής ανοίγουν αυτόματα σε συνδυασμό με το handcart. Όταν κινείται προς την αντίθετη κατεύθυνση, η βαλβίδα θα κλείσει αυτόματα έως ότου το handcart υποχωρήσει σε μια συγκεκριμένη θέση και καλύπτει με ασφάλεια το στατικό πλαίσιο επαφής, σχηματίζοντας έτσι αποτελεσματική απομόνωση. Επειδή δεν υπάρχει σύνδεση μεταξύ της άνω βαλβίδας και της κάτω βαλβίδας, η βαλβίδα στην ζωντανή πλευρά μπορεί να κλειδωθεί κατά τη διάρκεια της συντήρησης, εξασφαλίζοντας έτσι ότι το προσωπικό συντήρησης δεν αγγίζει το ζωντανό σώμα. Το handcart μπορεί επίσης να λειτουργήσει όταν η πόρτα της αίθουσας διακόπτη είναι κλειστή. Μέσα από το παράθυρο παρατήρησης στην πόρτα, μπορείτε να παρατηρήσετε τη θέση του handcart στο διαμέρισμα, τις οδηγίες ανοίγματος και κλεισίματος και την κατάσταση αποθήκευσης ενέργειας.

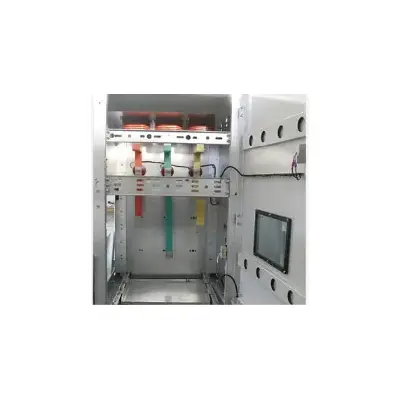

◆ Το διαμέρισμα καλωδίων C: Το Kyn28-24 τύπου Armor-clad-clad που μετατοπίζεται μεταλλικό κλειστό διακόπτη είναι χτισμένο στη μέση, έτσι ώστε ο χώρος καλωδίων έχει ένα μεγάλο χώρο. Ο διακόπτης μετασχηματιστή ρεύματος και ο διακόπτης γείωσης είναι εγκατεστημένοι στο πίσω τοίχωμα του διαμερίσματος (ο διακόπτης γείωσης μπορεί επίσης να εγκατασταθεί στη μέση του γραφείου διακόπτη ανάλογα με τις ανάγκες του πελάτη) και ο υπεύθυνος αστραπής είναι εγκατεστημένος στο κάτω μέρος του διαμερίσματος. Μετά την αφαίρεση του Handcart και του εξαγόμενου οριζόντιου διαμερίσματος, οι κατασκευαστές μπορούν να εισέλθουν στο ντουλάπι από μπροστά για εγκατάσταση και συντήρηση. Οι αγωγοί που συνδέονται με το καλώδιο στο καλωδιακό δωμάτιο μπορούν να συνδεθούν παράλληλα με 1-3 καλώδια ανά φάση και 6 καλώδια μπορούν να συνδεθούν παράλληλα με κάθε φάση όταν είναι απαραίτητο. Η αποσπώμενη πλάκα σφράγισης μεταλλικής σφράγισης ή η μη μαγνητική πλάκα στεγανοποίησης μετάλλων παρασκευάζεται στο κάτω μέρος του διαμερίσματος καλωδίων για να εξασφαλιστεί η βολική κατασκευή.

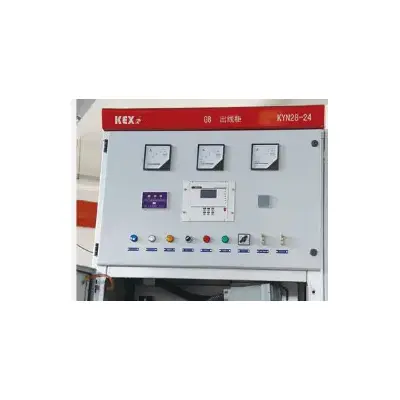

▶ Αίθουσα οργάνων Relay D: Τα εξαρτήματα προστασίας του ρελέ, τα όργανα, οι δείκτες ζωντανής οθόνης και ο δευτερεύων εξοπλισμός με ειδικές απαιτήσεις μπορούν να εγκατασταθούν στην αίθουσα οργάνων αναμετάδοσης. Η γραμμή ελέγχου τοποθετείται στον κορμό και ο κορμός έχει μια μεταλλική πλάκα κάλυψης, η οποία μπορεί να απομονώσει τη δευτερεύουσα γραμμή από τα εξαρτήματα υψηλής τάσης. Το αριστερό μπροστινό κορμό προορίζεται για το μόλυβδο και το μολύβδου των καλωδίων ελέγχου και τα αντίστοιχα μέρη της πλάκας πυθμένα είναι εφοδιασμένα με δευτερεύοντα καλώδια και οπές σπειρώματος καλωδίων. Στην κορυφή της αίθουσας οργάνων αναμετάδοσης, υπάρχει επίσης μια μικρή τρύπα διέλευσης λεωφορείου που είναι βολική για την κατασκευή. Κατά την καλωδίωση, η κορυφαία πλάκα κάλυψης της αίθουσας οργάνων μπορεί να ανοίξει για να διευκολυνθεί η εγκατάσταση του μικρού λεωφορείου.
