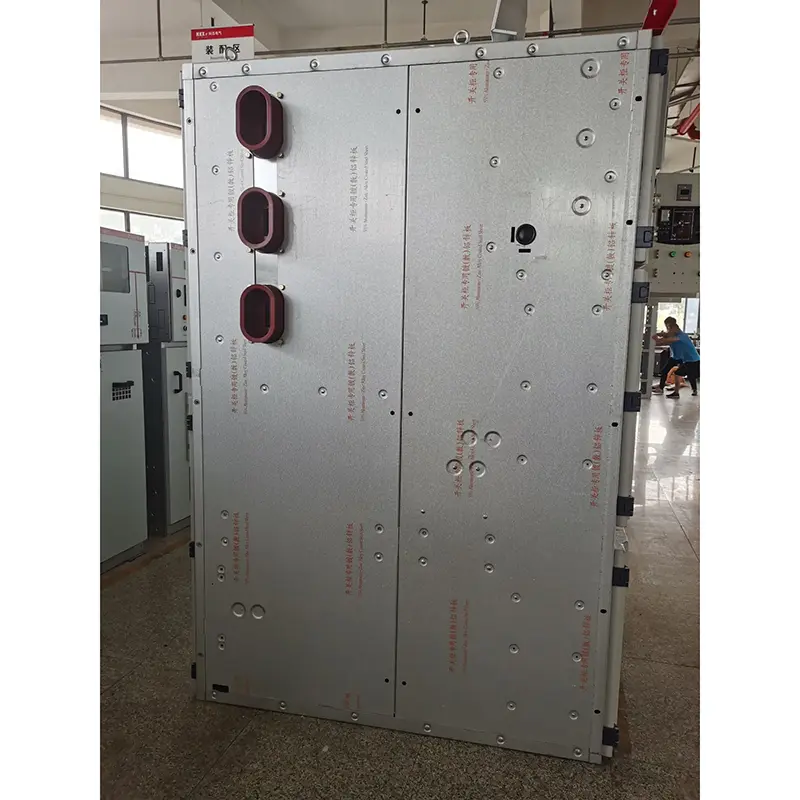

Διακόπτης μετατόπισης με θωράκιση

● τεκτονικά χαρακτηριστικά

▶ Η δομή του διακόπτη συναρμολογείται και ο διακόπτης κυκλώματος τοποθετείται από το Handcart

▶ Kyn61-40.5 Τύπος διακόπτη μετατόπισης θωράκισης είναι εξοπλισμένος με ένα ολοκαίνουργιο σύνθετο μόνωση του διακόπτη κενού, ο οποίος έχει τα χαρακτηριστικά της καλής εναλλαγής και της απλής αντικατάστασης

▶ Το πλαίσιο χειρός είναι εξοπλισμένο με μηχανισμό πρόωσης μολύβδου και παξιμάδι, ο οποίος μπορεί εύκολα να μετακινήσει το handcart και να αποτρέψει την καταστροφή της δομής προώθησης

▶ Όλες οι λειτουργίες μπορούν να πραγματοποιηθούν με την πόρτα του υπουργικού συμβουλίου Κλείσιμο

▶ Η αλληλεπίδραση μεταξύ του κύριου διακόπτη, του handcart και των θυρών διακόπτη που υιοθετεί την υποχρεωτική λειτουργία μηχανικού κλειδώματος για να ικανοποιήσει τη λειτουργία "πέντε πρόληψης"

▶ Το καλωδιακό δωμάτιο διαθέτει αρκετό χώρο για να συνδέσει πολλά καλώδια

▶ Ο γρήγορος διακόπτης γείωσης χρησιμοποιείται για γείωση και βραχυκύκλωμα

▶ Το επίπεδο προστασίας του κελύφους είναι IP3x και το επίπεδο προστασίας είναι IP2x ； όταν η πόρτα του χειρός είναι ανοιχτή

▶ Ο διακόπτης μετατόπισης με θωράκιση μετατόπισης συμμορφώνεται με το GB3906-1991.DL404-1997 και υιοθετεί το διεθνές πρότυπο IEC-298 για αναφορά.

● Περιβαλλοντικές συνθήκες

▶ Το ανώτατο όριο της θερμοκρασίας περιβάλλοντος είναι +40 ℃, και η μέση τιμή που μετράται εντός 24 ωρών δεν υπερβαίνει τα 35 ℃ και το κατώτερο όριο είναι 15 ℃

▶ Υψόμετρο: Όχι περισσότερο από 1000μ. Πάνω από τη στάθμη της θάλασσας

▶ Σχετική υγρασία: Η ημερήσια μέση τιμή δεν πρέπει να υπερβαίνει το 95%και η μηνιαία μέση τιμή δεν πρέπει να υπερβαίνει το 90%

▶ Ένταση σεισμού: Όχι περισσότερο από 8 μοίρες

▶ Πίεση υδρατμών: Η ημερήσια μέση τιμή δεν πρέπει να υπερβαίνει τα 2,2kPa και η μηνιαία μέση τιμή δεν πρέπει να υπερβαίνει το 90%.

● Πίνακες τεχνικών παραμέτρων

◆ Διακόπτης κενού

◆ Διακόπτης κυκλώματος κενού

◆ Μηχανήματα που λειτουργούν με ελατήριο

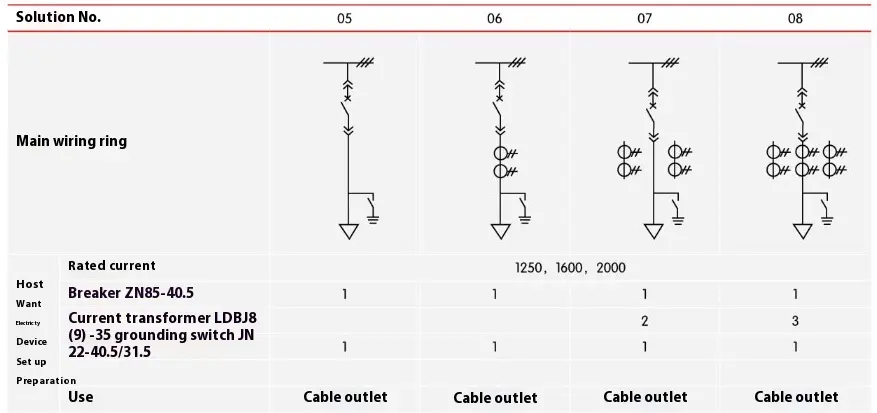

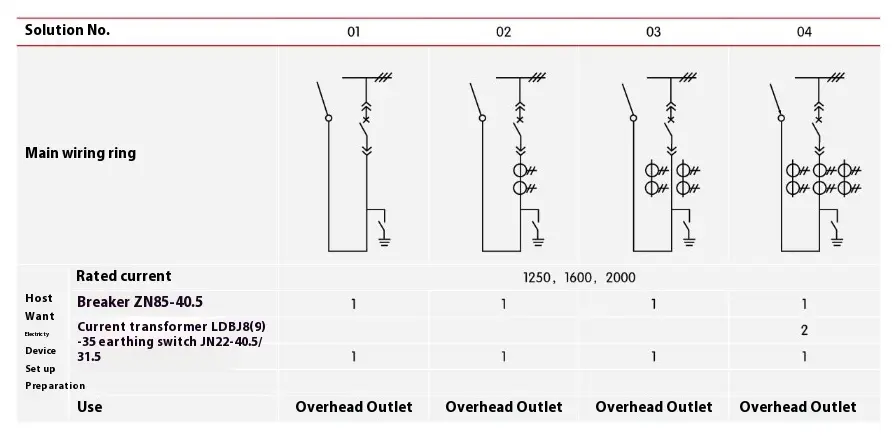

● Σχέδια καλωδίωσης

Υπάρχουν 27 συνήθως τυπικά συστήματα πρωτογενούς καλωδίωσης για διακόπτες μετατόπισης με θωράκιση, οι οποίοι μπορούν να καλύψουν τις ανάγκες των εισερχόμενων και εξερχόμενων γραμμών των χρηστών, τις εισερχόμενες και τις εξερχόμενες γραμμές, την επικοινωνία και τη μέτρηση, την προστασία κλπ.

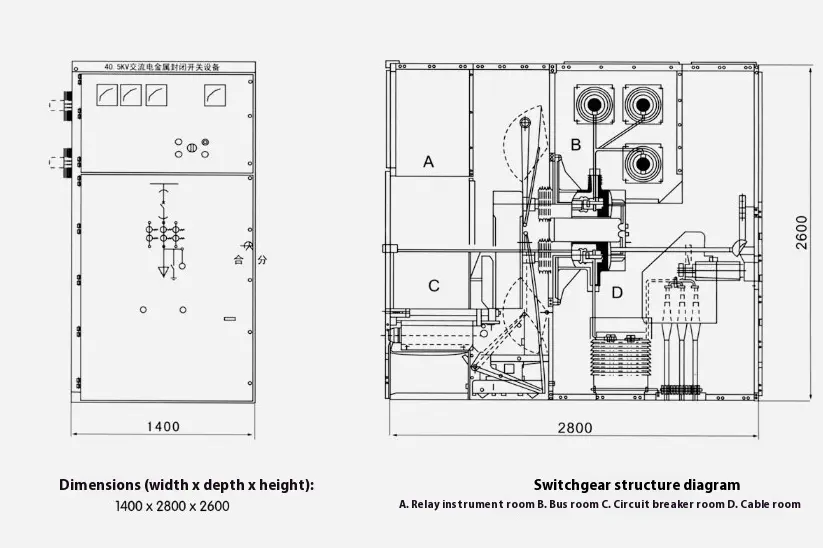

● Δομικές διαστάσεις του διακόπτη μετατόπισης με θωράκιση

● Εγκατάσταση διακόπτη

▶ Το ύψος του Kyn61-40.5 τύπου Armor-Clade Shifting Switchgear's Electrical Room: ≥ 4500mm

▶ Απόσταση από το πίσω μέρος του ντουλαπιού στον τοίχο: ≥ 1500mm

▶ Επίπεδη πλαίσιο θεμελίωσης: ≤ 1 mm/m

▶ Ο ενσωματωμένος χάλυβας καναλιού του ιδρύματος δεν πρέπει να υπερβαίνει τα 3 mm πάνω από το έδαφος

▶ μπορεί να διορθωθεί στο ίδρυμα με βίδες ή συγκόλληση

▶ Το βάρος του διανομέα είναι περίπου 1800kg

▶ Πλάτος διαδρόμου λειτουργίας Switchgear (μονής σειράς): ≥3000mm και διπλή σειρά (πρόσωπο με πρόσωπο) ≥4000mm.

● Συμφωνία προϊόντων

◆ Αριθμός κύριου σχήματος πρωτογενούς γραμμής, διάγραμμα συστήματος μονού διαύλου, διάγραμμα διάταξης και διάγραμμα διάταξης

◆ Ηλεκτρικό σχηματικό διάγραμμα και διάγραμμα τερματικής διάταξης του δευτερογενούς κυκλώματος

◆ Προδιαγραφή μοντέλου και ποσότητα ηλεκτρικών εξαρτημάτων του διακόπτη μετατόπισης με θωράκιση

◆ Προδιαγραφές και υλικά του κύριου λεωφορείου και του κλάδου λεωφορείου

◆ Ονόματα και ποσότητες ανταλλακτικών και ανταλλακτικών

◆ Οι ειδικές απαιτήσεις συμφωνούνται με το εργοστάσιο

◆ Λόγω της συνεχούς βελτίωσης της τεχνολογίας των προϊόντων, όλα τα δεδομένα υπόκεινται στην τελευταία επιβεβαίωση από το Τεχνικό Τμήμα του Εργοστασίου μας. Εάν υπάρχει αλλαγή, δεν θα υπάρξει ειδοποίηση.

● Παραγγελία οδηγιών

◆ Διάγραμμα συστήματος κύριου συστήματος καλωδίωσης, διάγραμμα συστήματος και ενός συστήματος με ένα σύρμα. Ονομαστική τάση. Ονομασμένο ρεύμα · Ονομασμένο ρεύμα θραύσης βραχυκυκλώματος · Σχέδιο διανομής διανομής διανομής και σχεδίου διαμόρφωσης και διαμόρφωσης και διαμόρφωσης του SwitchGear κ.λπ.

Αναφέρετε τις προδιαγραφές των εισερχόμενων και εξερχόμενων καλωδίων

◆ Απαιτήσεις για λειτουργίες ελέγχου, μέτρησης και προστασίας των διακόπτη και άλλες συσκευές κλειδώματος και αυτόματων συσκευών.

◆ Μοντέλο, προδιαγραφές και ποσότητα των κύριων ηλεκτρικών εξαρτημάτων στο Switchgear. Εάν απαιτείται σύνδεση γέφυρας λεωφορείου μεταξύ των διακόπτη ή των εισερχόμενων ντουλαπιών, πρέπει να παρέχονται συγκεκριμένα δεδομένα, όπως η ονομαστική ισχύς της γέφυρας λεωφορείου, η έκταση της γέφυρας λεωφορείου και του ύψους από το έδαφος

◆ Όταν ο διακόπτης μετατόπισης με θωράκιση χρησιμοποιείται σε ειδικό περιβάλλον, θα πρέπει να καθορίζεται λεπτομερώς κατά την παραγγελία.

◆ Άλλες ειδικές απαιτήσεις.

● Σχηματικό διάγραμμα του θεμελιώδους εγκατάστασης switchgear
