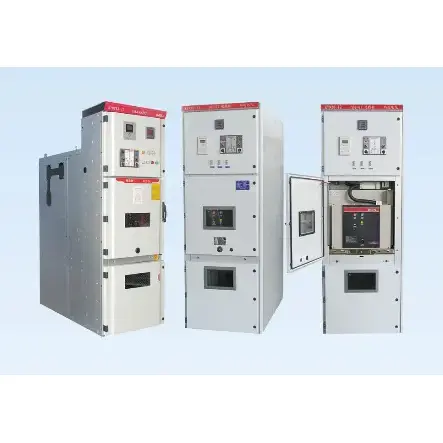

Ανοίξτε τη συσκευή διακόπτη εξοπλισμένη με μεταλλική θωράκιση

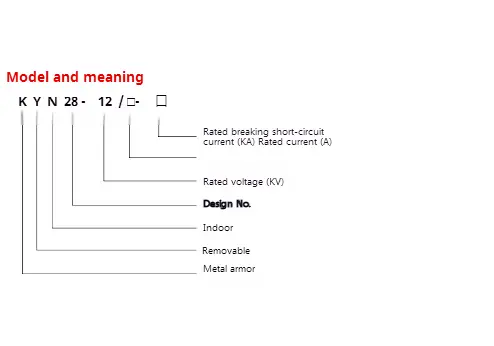

● Σημασία μοντέλου

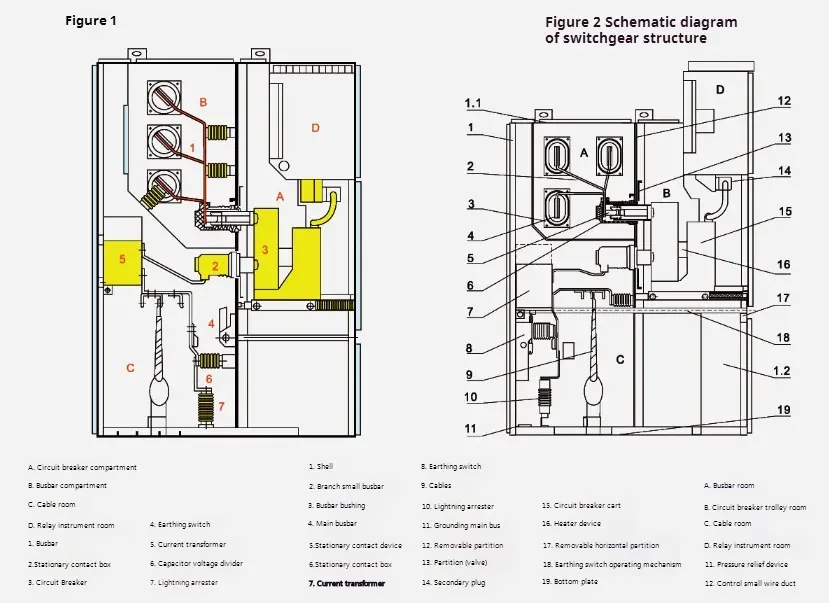

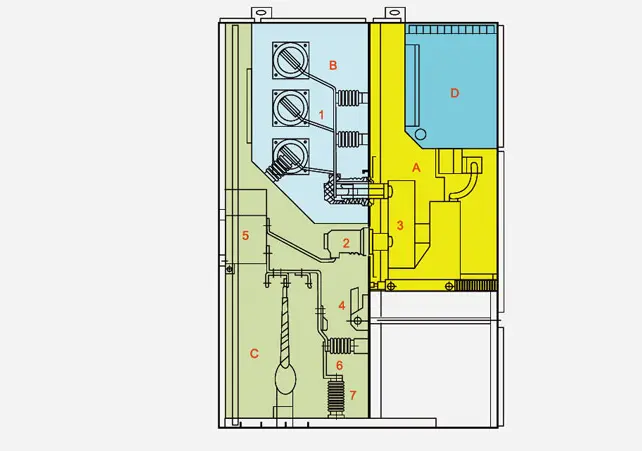

◆ Σχηματικό διάγραμμα της συσκευής ανοιχτού διακόπτη εξοπλισμένη με δομή μεταλλικής θωράκισης

◆ Πρότυπα

Kyn28-12 Τύπος Open Switch Συσκευή εξοπλισμένη με μεταλλική θωράκιση Γνωρίστε τα ακόλουθα πρότυπα:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Ανοίξτε τη συσκευή διακόπτη που είναι εξοπλισμένη με μεταλλική θωράκιση αποτελείται από δύο μέρη: ένα σταθερό ντουλάπι και ένα τμήμα που μπορεί να τραβήξει (Handcart για σύντομο χρονικό διάστημα). Το κέλυφος της συσκευής ανοιχτού διακόπτη εξοπλισμένη με μεταλλική θωράκιση και τα διαμερίσματα κάθε λειτουργικής μονάδας βιδώνονται από χάλυβα επικαλυμμένες με αλουμίνιο. Το επίπεδο προστασίας του κελύφους του φτάνει στο IP4x και το επίπεδο προστασίας κάθε πίνακα διαμερισμάτων και πόρτας διακόπτη κυκλώματος είναι P2X όταν ανοίγει. KYN28-12 Τύπος Ανοικτό διακόπτη Η συσκευή εξοπλισμένη με μεταλλική θωράκιση μπορεί να είναι εξοπλισμένη με Handcart Circuit VS1, Zn 12V Type Circuit Breaker και VD4 Type Circuit Breaker Handcar Το divece μπορεί να εγκατασταθεί και να αποσφαλίσει στο μέτωπο, έτσι ώστε να μπορεί να εγκατασταθεί στον τοίχο. Το μεγαλύτερο πλεονέκτημα της εγκατάστασης στον τοίχο είναι ότι μπορεί να εξοικονομήσει το χώρο του δαπέδου. Επιπλέον, μπορεί να εγκατασταθεί χωρίς τον τοίχο, δηλαδή, είναι ένας τύπος συντήρησης διπλής όψης. Η διάταξη της εσωτερικής δομής των δύο είναι ασυνεπής και το πλεονέκτημά της είναι βολική συντήρηση.

◆ Κέλμα και διαμέρισμα

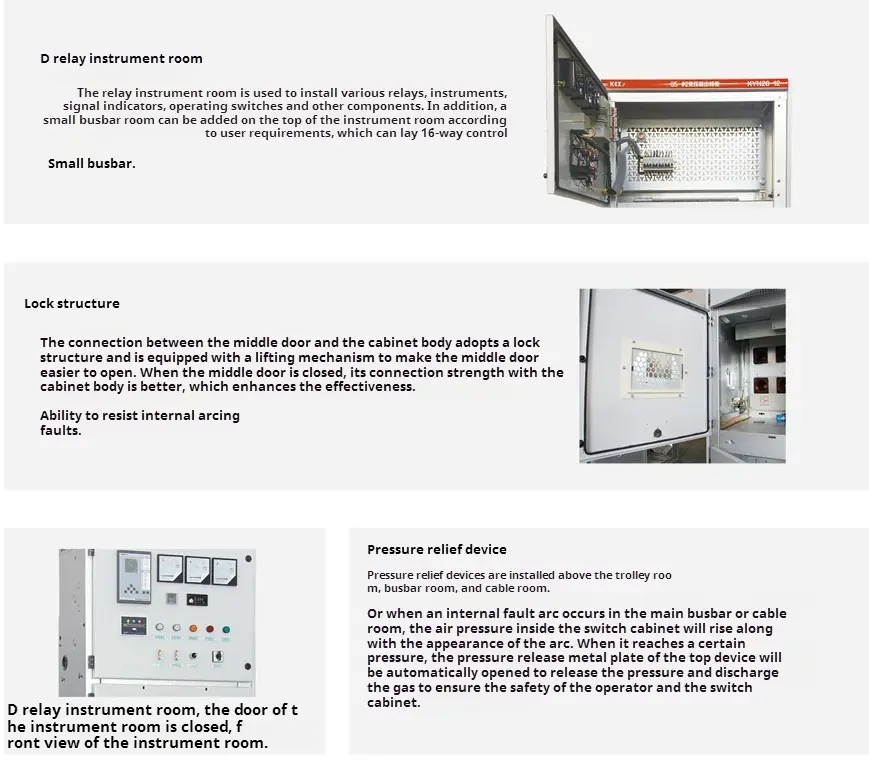

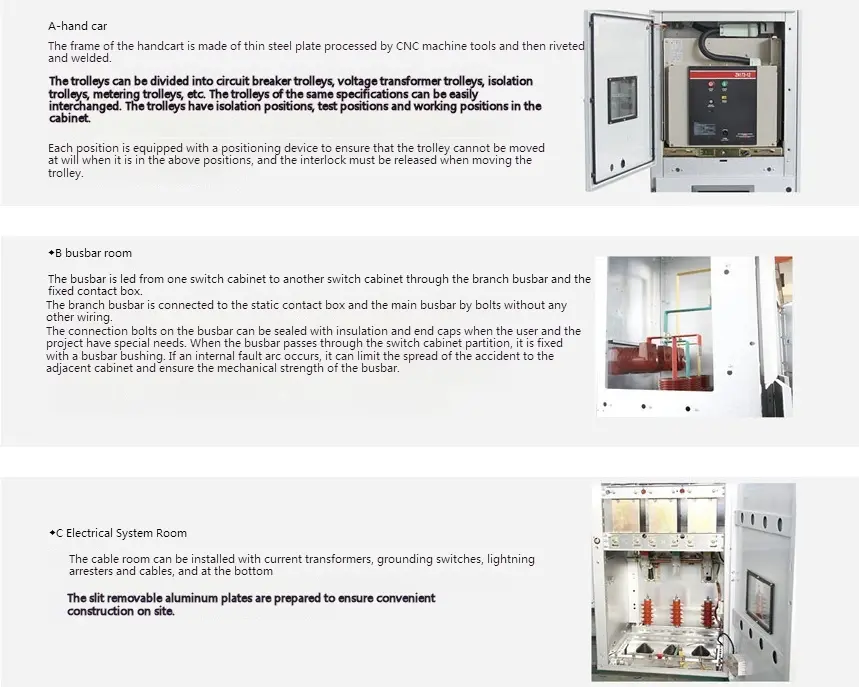

Το κέλυφος και το διαμέρισμα της συσκευής ανοιχτού διακόπτη που είναι εξοπλισμένη με μεταλλική θωράκιση είναι κατασκευασμένα από υψηλής ποιότητας εισαγόμενες πλάκες από χαλύβδινα χάλυβα με επικάλυψη αλουμινίου, οι οποίες είναι βιδωμένες μετά την κάμψη από τα εργαλεία CNC, έτσι ώστε ο συναρμολογημένος ντουλάπι διακόπτη μπορεί να διατηρήσει την ομοιομορφία σε μέγεθος. Έχει ισχυρή αντοχή στη διάβρωση και αντοχή στην οξείδωση και έχει υψηλότερη μηχανική αντοχή από την ίδια πλάκα χάλυβα. Το διακόπτη ντουλάπι χωρίζεται σε αίθουσα χειρός (διαμέρισμα διακόπτη κυκλώματος), αίθουσα λεωφορείων, αίθουσα καλωδίων και αίθουσα οργάνων αναμετάδοσης (αίθουσα χαμηλής τάσης) ανά διαμέρισμα. Το κέλυφος κάθε μονάδας είναι ανεξάρτητα γειωμένο.

◆ Επισκόπηση προϊόντων

Το κέλυφος και το διαμέρισμα της συσκευής ανοιχτού διακόπτη που είναι εξοπλισμένη με μεταλλική θωράκιση είναι κατασκευασμένα από πλάκες από χαλύβδινα πλάκες από αλουμίνιο ή χαλύβδινα, οι οποίες είναι βιδωμένες μετά την επεξεργασία και λυγισμένη από τα εργαλεία CNC, έτσι ώστε ο συναρμολογημένος ντουλάπι διακόπτη να διατηρεί την ομοιομορφία σε μέγεθος. Η πλάκα χάλυβα επικαλυμμένου με αλουμινένιο ψευδώνυμο έχει ισχυρή αντι-διάβρωση και αντιοξειδωτικά αποτελέσματα και έχει υψηλότερη μηχανική αντοχή από την ίδια πλάκα χάλυβα. Το ντουλάπι διακόπτη χωρίζεται σε δωμάτιο χειρός, αίθουσα λεωφορείων, αίθουσα καλωδίων και αίθουσα οργάνων ανά χωρισμό και το κέλυφος κάθε μονάδας έχει ανεξάρτητη γείωση. Οι πόρτες του ντουλαπιού διακόπτη ψεκάζονται με ηλεκτροστατικό πλαστικό για να κάνουν τις επιφάνειές τους τα πλεονεκτήματα της αντοχής στην κρούση, της αντοχής στη διάβρωση και της όμορφης εμφάνισης (το χρώμα μπορεί να προσαρμοστεί από τους χρήστες).

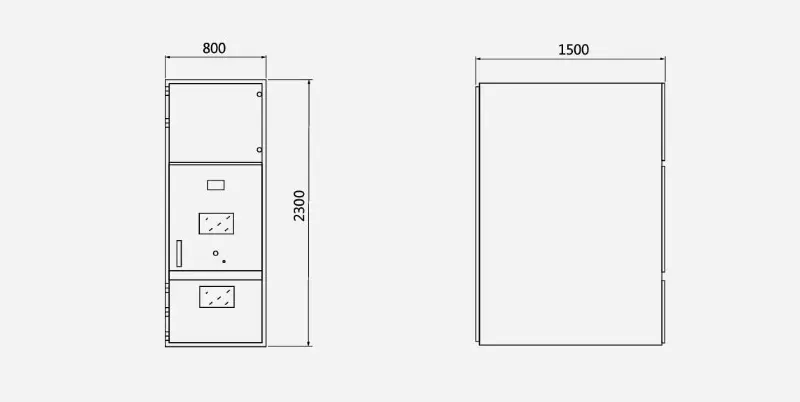

◆ διάσταση περιγράμματος

Οι διαστάσεις του περιγράμματος της συσκευής ανοιχτού διακόπτη εξοπλισμένη με μεταλλική θωράκιση είναι όπως Belows:

◆ Σημαντικό στοιχείο
