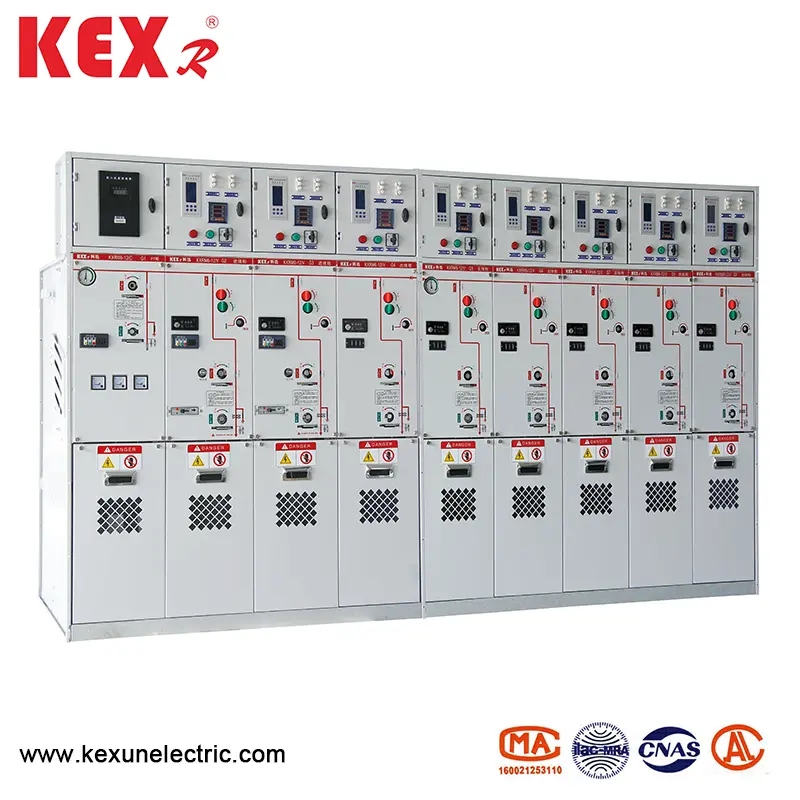

Τύπος πλαισίου Σταθερό μεταλλικό κλειστό διακόπτη
Το Kexun είναι ένας πολύ γνωστός κατασκευαστής εξοπλισμού μετάδοσης και μετασχηματισμού στην Κίνα και ο τύπος τύπου XGN2-12 τύπου τύπου σταθερού μεταλλικού κλειστού διακόπτη χρησιμοποιείται ως πλήρες σύνολο εξοπλισμού υψηλής τάσης για τη λήψη και τη διανομή ηλεκτρικής ενέργειας σε 3-10kV μεμονωμένο δίαυλο και ένα μονό λεωφορείο με σύστημα παράκαμψης. Όλοι οι δείκτες του προϊόντος πληρούν τις απαιτήσεις του GB 3906 "3-35KV AC Metal Enclosed Switch", το τεχνικό πρότυπο IEC298 και το "Five Preventions".
Μοντέλο: XGN2-12
Μάρκα: Kexr
Μοντέλο: XGN2-12
Μάρκα: Kexr
● Χρήση συνθηκών
▶ Η θερμοκρασία περιβάλλοντος του XGN2-12 τύπου τύπου τύπου σταθερού μεταλλικού κλειστού διακόπτη θα πρέπει να είναι
-25 ~ 40 ℃ (εσωτερική)
▶ Υψόμετρο: Κάτω από 1000μ.
▶ Η ημερήσια μέση σχετική υγρασία δεν υπερβαίνει το 95%και η μηνιαία μέση σχετική υγρασία δεν υπερβαίνει το 90%
▶ Ο σεισμός δεν πρέπει να υπερβαίνει το μέγεθος 8
▶ Ο τύπος τύπου XGN2-12 τύπου τύπου σταθερού μετάλλου κλειστού διακόπτη πρέπει να εγκατασταθεί σε ένα μέρος απαλλαγμένο από πυρκαγιά, έκρηξη, σοβαρή ρύπανση, χημική διάβρωση και βίαιη δόνηση.
● Τεχνική παράμετρος
|
Αριθμός |
Είδος |
Μονάδα |
Δεδομένα |
|
1 |
Ονομαστική τάση |
KV |
3,6,10 |
|
2 |
Μέγιστη τάση λειτουργίας |
KV |
3,5,8,9,11,5 |
|
3 |
Ονομαστικό ρεύμα |
A |
5 ~ 3000 |
|
4 |
Ονομαστικό ρεύμα διάλειμμα |
Ο |
16,20,31,5,40 |
|
5 |
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος |
Ο |
40,50,80,100 |
|
6 |
Βαθμολογημένο δυναμικό σταθερό ρεύμα βραχυκυκλώματος |
Ο |
40,50,80,100 |
|
7 |
Βαθμολογημένο σταθερό ρεύμα θερμότητας |
Ο |
16,20,31,5,40 |
|
8 |
Χαρακτηρισμένη θερμότητα σταθερή ώρα |
S |
4 |
|
9 |
Πτυχίο IP |
|
IP2X |
|
10 |
Σύστημα λεωφορείων |
|
Μεμονωμένο λεωφορείο ή με παράκαμψη |
|
11 |
Μέθοδος λειτουργίας |
|
Τύπος αποθήκευσης ηλεκτρομαγνητικού ή ελατηρίου ενέργειας |
|
12 |
Διαστάσεις (πλάτος*βάθος*ύψος) |
mm |
1100*1200*2650 (κάτω από 1000α) |
|
13 |
Βάρος |
Κιλά |
1000 |
◆ Συσκευή αντι-σφάλματος
Η λειτουργία των "πέντε προληπτικών" είναι να αποτρέψει τη διαιρεμένη και κλειστή του διακόπτη του κυκλώματος κατά λάθος. Να αποτρέψει την εσφαλμένη μετατόπιση και την κακή μετατόπιση του διακόπτη απομόνωσης. Να αποτρέψει το κλείσιμο του διακόπτη γείωσης όταν χρεώνεται. Αποτρέψτε την ενεργοποίηση του διακόπτη γείωσης όταν είναι κλειστό. Αποτρέψτε κατά λάθος το φορτισμένο διάστημα.
Αυτός ο τύπος τύπου XGN2-12 τύπου τύπου σταθερού μετάλλου κλειστού διακόπτη υιοθετεί την υποχρεωτική λειτουργία μηχανικού κλειδώματος και η συσκευή κλειδώματος αποτελείται από κύρια εξαρτήματα όπως η υποστήριξη, ο δίσκος, ο πίνακας, η πλάκα κλειδώματος, η λαβή, η ράβδο σύνδεσης κ.λπ.
▶ Ο διακόπτης ελέγχου (διακόπτης KW) με κόκκινο και πράσινο flop χρησιμοποιείται στο σχήμα διακόπτη κυκλώματος για να αποτρέψει τη διαιρεμένη και κλειστή ο διακόπτης του κυκλώματος κατά λάθος
▶ Μόνο αφού ο διακόπτης του κυκλώματος είναι πραγματικά σπασμένη, μπορεί να τραβηχτεί η μικρή λαβή από τη θέση "εργασίας" και να μετατραπεί στη θέση "Breaking and Locking". Το άνοιγμα και το κλείσιμο διακόπτη απομόνωσης. Αποτρέψτε τον διακόπτη αποσύνδεσης 7 φορτίου από το άνοιγμα και το κλείσιμο. Η αναστρεψιμότητα του κλειδώματος και του αντι-κλειδώματος έχει διπλές λειτουργίες κατά της μεταβολής, δηλαδή, όταν η μικρή λαβή βρίσκεται στη θέση "Breaking Locking", μόνο οι άνω και κάτω αποσυνδεδετές μπορούν να ενεργοποιηθούν και να απενεργοποιηθούν, αλλά ο διακόπτης του κυκλώματος δεν μπορεί να ενεργοποιηθεί και απενεργοποιείται, αποφεύγοντας έτσι την κακή μεταφορά του κυκλώματος.
▶ Όταν ο διακόπτης κυκλώματος και οι άνω και κάτω αποσυνδεδετές βρίσκονται στην κλειστή κατάσταση και η μικρή λαβή βρίσκεται στη θέση "εργασίας", δεν μπορούν να ανοίξουν οι πόρτες του μπροστινού και του πίσω
▶ Όταν οι άνω και κάτω αποσυνδέσεις δεν ανοίγουν, ο διακόπτης γείωσης δεν μπορεί να κλείσει και η μικρή λαβή δεν μπορεί να μετατραπεί από τη θέση "σπάσιμο και κλείδωμα" στη θέση "συντήρησης", η οποία μπορεί να εμποδίσει το καλώδιο γείωσης να κρεμαστεί με ηλεκτρικό ρεύμα
▶ Εάν ο διακόπτης γείωσης δεν ανοίξει, οι άνω και κάτω αποσυνδεδετές δεν μπορούν να κλείσουν, γεγονός που μπορεί να εμποδίσει το κλείσιμο του καλωδίου γείωσης από το άνω και τους κατώτερους αποσυνδεδετές.

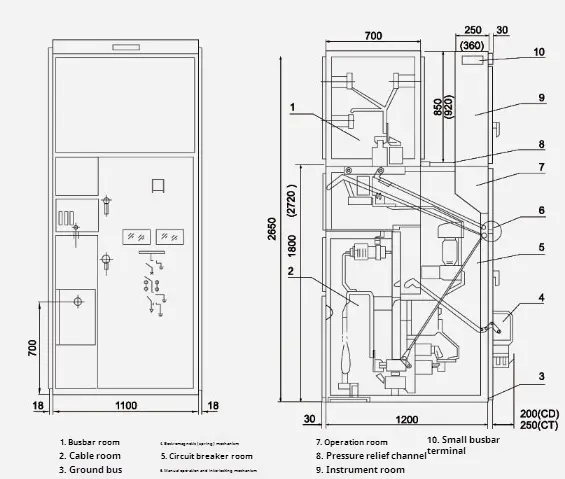

● XGN □ -12/07D Σχέδιο περίγραμμα

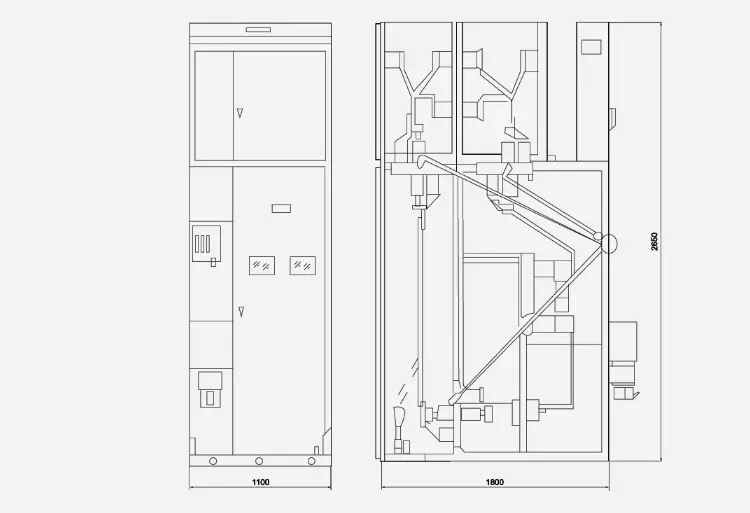

● XGN □ -12 (Outlet of Bypass Cable) Σχέδιο περιγράμματος

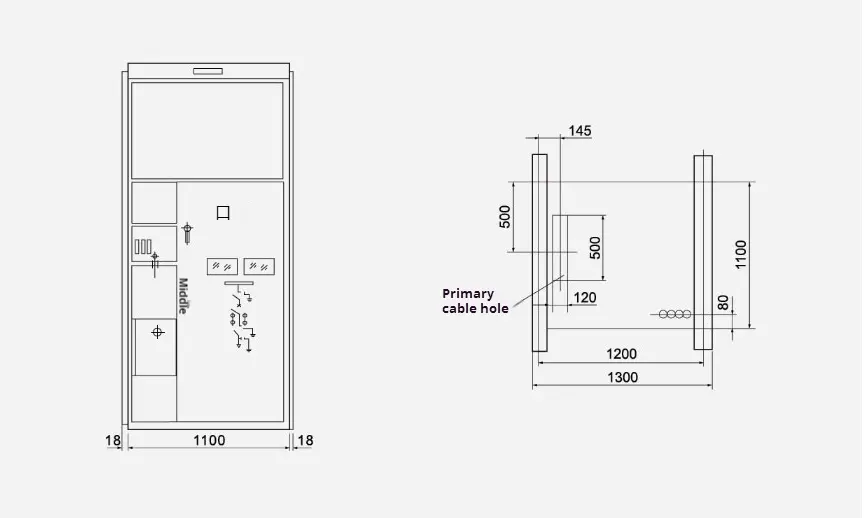

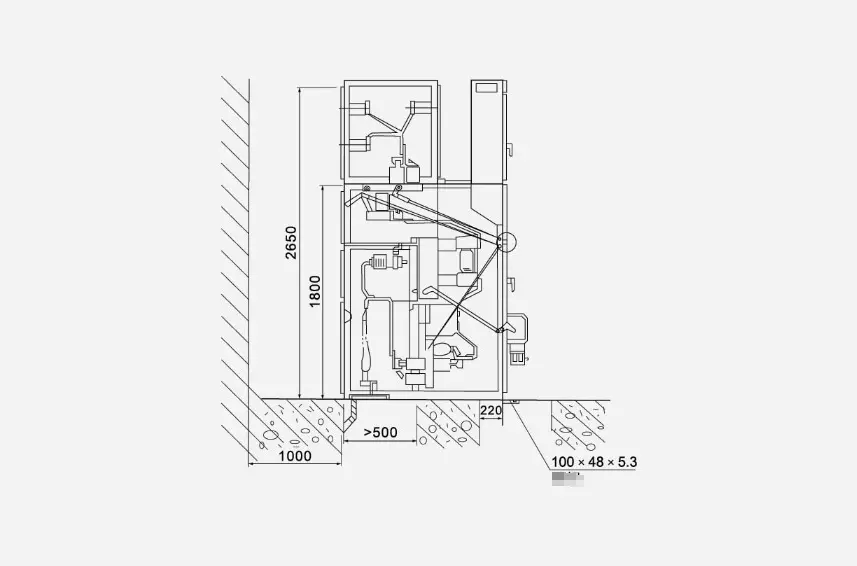

● Σχέδιο εγκατάστασης συνολικής διάστασης
