Φιλική προς το Περιβάλλον Μονάδα

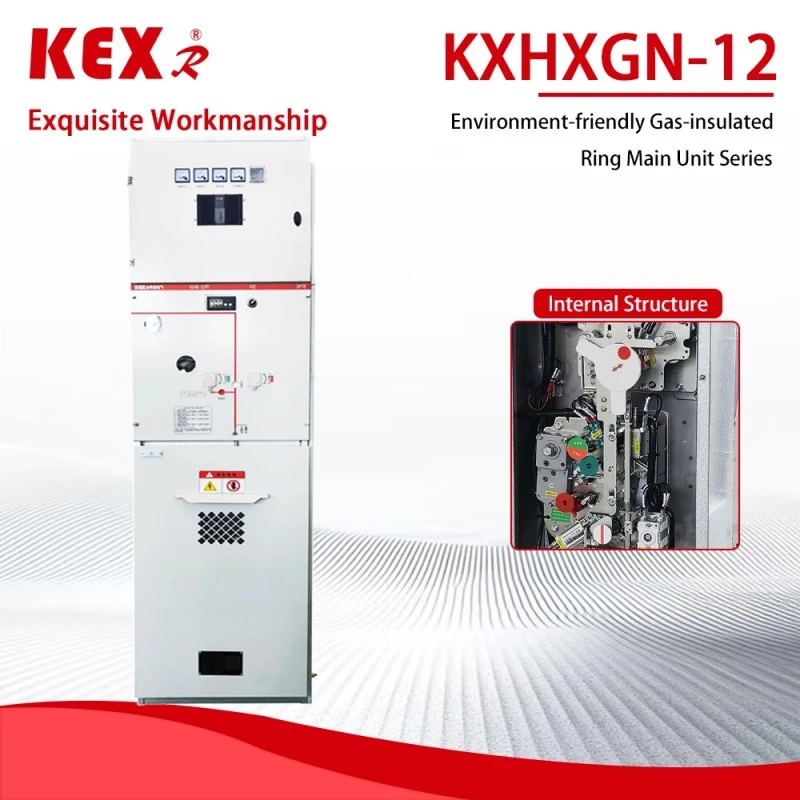

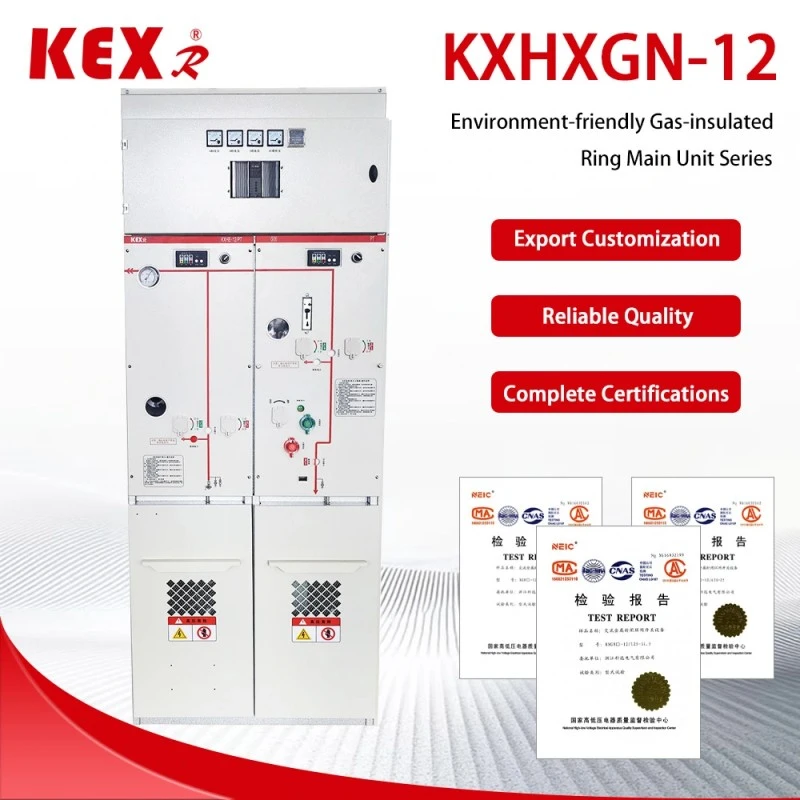

Η μονάδα φιλική προς το περιβάλλον τύπου KXHXGN-12 που παράγεται από την KEXR, έναν προμηθευτή εξοπλισμού μεταφοράς και διανομής ηλεκτρικής ενέργειας στην Κίνα, είναι ένα ντουλάπι δικτύου δακτυλίου με μόνωση αερίου 12kV με αέριο προστασίας περιβάλλοντος (όπως ξηρός αέρας, άζωτο ή μικτό αέριο) ως μονωτικό μέσο, το οποίο είναι κατάλληλο για τροφοδοτικό δικτύων δακτυλίου, τροφοδοτικό τερματικού και κλείσιμο σταθμών διανομής μικρής κλίμακας.
Μοντέλο: KXHXGN-12
Μάρκα: KEXR
Μοντέλο: KXHXGN-12
Μάρκα: KEXR
● Κύριο χαρακτηριστικό της μονάδας φιλικής προς το περιβάλλον
(1) Πλεονεκτήματα προστασίας του περιβάλλοντος
◆Δωρεάν SFgas: Η φιλική προς το περιβάλλον μονάδα υιοθετεί ξηρό αέρα, άζωτο ή νέα αέρια προστασίας του περιβάλλοντος (όπως G, AirPlus®, κ.λπ.), τα οποία είναι σύμφωνα με τους κανονισμούς της ΕΕ για τα F-Gas και την πολιτική "διπλού άνθρακα" της Κίνας.
◆Χαμηλές εκπομπές άνθρακα: Σε σύγκριση με το περίβλημα δικτύου δακτυλίου SF, το GWP (Δυνατότητα θέρμανσης του πλανήτη) πλησιάζει το μηδέν.
(2) Στατική μελέτη

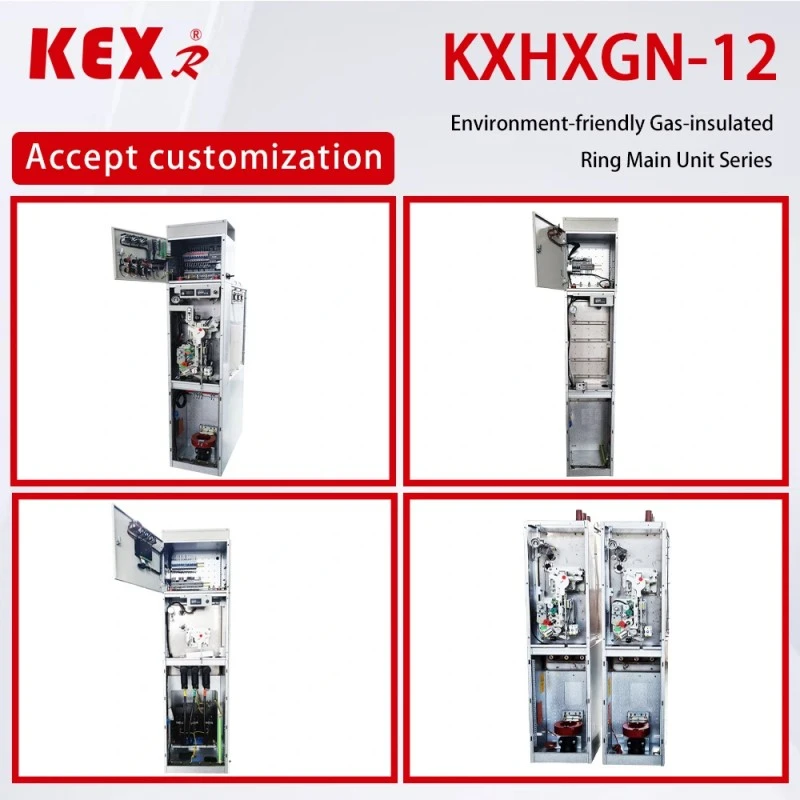

◆Σχεδιασμός αρθρωτών: Η μονάδα φιλική προς το περιβάλλον μονάδα εισερχόμενης γραμμής, εξερχόμενης γραμμής, μέτρησης και PT μπορεί να επεκταθεί.
◆Κλειστή δομή: Το επίπεδο προστασίας της μονάδας φιλικής προς το περιβάλλον φθάνει το IP67, το οποίο είναι ανθεκτικό στη σκόνη, την υγρασία και τη συμπύκνωση, κατάλληλο για σκληρό περιβάλλον.
◆Μικρό μέγεθος: εξοικονομεί χώρο από το ντουλάπι δικτύου δακτυλίου AIS και είναι πιο φιλικό προς το περιβάλλον από το παραδοσιακό SF₆ GIS.
(3) Έξυπνες επιλογές
Η έξυπνη παρακολούθηση (όπως DTU, ηλεκτρονική μέτρηση θερμοκρασίας, παρακολούθηση μερικής εκφόρτισης κ.λπ.) μπορεί να επιλεγεί για να υποστηρίζει την πρόσβαση στο Internet of Things (IoT) και να πραγματοποιεί απομακρυσμένη λειτουργία και συντήρηση.
● Τεχνικές παράμετροι της μονάδας φιλικής προς το περιβάλλον
◆ Έπιπλο διακόπτη κυκλώματος
|
Είδος |
Μονάδα |
Δεδομένα |
|||
|
Ονομαστική τάση |
KV |
12 |
|||
|
Ονομαστική συχνότητα |
HZ |
50 |
|||
|
Ονομαστικό επίπεδο μόνωσης |
Αντοχή στη συχνότητα εργασίας 1 λεπτό Δυναμικό |
Στο έδαφος, φάση σε φάση |
KV |
42 |
|
|
Διακοπή |
48 |
||||
|
Τάση αντοχής σε παλμούς φωτισμού (αιχμή) |
Στο έδαφος, φάση σε φάση |
KV |
75 |
||
|
Διακοπή |
85 |
||||
|
Τάση αντοχής συχνότητας ισχύος 1 λεπτό του βοηθητικού κυκλώματος/ελέγχου (στη γείωση) |
KV |
2 |
|||
|
Ονομαστικό ρεύμα |
A |
630 |
|||
|
Ονομαστικό ρεύμα βραχυπρόθεσμης αντοχής (εικονική τιμή) |
Κύριο κύκλωμα/Διακόπτης γείωσης |
kA |
25/4 δευτ |
||
|
Κύκλωμα γείωσης |
kA |
21,7/4 δευτ |
|||
|
Ονομαστικό ρεύμα αντοχής κορυφής |
Κύριο κύκλωμα/Διακόπτης γείωσης |
kA |
63 |
||
|
Κύκλωμα γείωσης |
kA |
54.5 |
|||
|
Ονομαστικό ρεύμα και χρόνοι διακοπής βραχυκυκλώματος |
kA/Χρόνος |
25/30 |
|||
|
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή) |
kA |
63 |
|||
|
Ονομαστικό ρεύμα διακοπής φόρτισης καλωδίου |
A |
25 |
|||
|
Ονομαστική ακολουθία λειτουργίας του διακόπτη O-0.3s-CO-180s-CO |
|
|
|||
|
Τεχνική ζωή |
Διακόπτης / Αποζεύκτη |
Φορά |
10000/3000 |
||
|
Πτυχίο IP |
Σφραγισμένο κουτί |
|
IP67 |
||
|
Κέλυφος διακόπτη |
|
IP4X |
|||
|
Πίεση αερίου |
Ονομαστικό επίπεδο φόρτισης αερίου (20℃, μετρητής πίεσης) |
Mpa |
0.02 |
||
|
Ονομαστικό αέριο Ελάχιστο επίπεδο συνάρτησης (20℃, πίεση μετρητή) |
Mpa |
0 |
|||
|
Απόδοση σφράγισης, |
Ετήσιος ρυθμός διαρροής |
%/Ετος |
≤0,05 |
||
◆Επιλογή διακόπτη φόρτωσης
|
Είδος |
Μονάδα |
Δεδομένα |
|||
|
Ονομαστική τάση |
KV |
12 |
|||
|
Ονομαστική συχνότητα |
HZ |
50 |
|||
|
Ονομαστικό επίπεδο μόνωσης |
Αντοχή στη συχνότητα εργασίας 1 λεπτό Δυναμικό |
|
KV
|
|
|
|
|
|
||||
|
Τάση αντοχής σε παλμούς φωτισμού (αιχμή) |
|
KV
|
|
||
|
|
|
||||
|
Τάση αντοχής συχνότητας ισχύος 1 λεπτό του βοηθητικού κυκλώματος/ελέγχου (στη γείωση) |
KV |
2 |
|||
|
Ονομαστικό ρεύμα |
A |
630 |
|||
|
Ονομαστικό ρεύμα βραχυπρόθεσμης αντοχής (εικονική τιμή) |
Κύριο κύκλωμα/Διακόπτης γείωσης |
ΚΑ |
25/4 δευτ |
||
|
Κύκλωμα γείωσης |
ΚΑ |
21,7/4 δευτ |
|||
|
Ονομαστικό ρεύμα αντοχής κορυφής |
Κύριο κύκλωμα/Διακόπτης γείωσης |
ΚΑ |
63 |
||
|
Κύκλωμα γείωσης |
ΚΑ |
54.5 |
|||
|
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή) |
Διακόπτης φόρτωσης/Διακόπτης γείωσης |
ΚΑ |
63 |
||
|
Ονομαστικό ρεύμα διακοπής ενεργού φορτίου |
A |
630 |
|||
|
Ονομαστικό ρεύμα διακοπής κλειστού βρόχου |
A |
630 |
|||
|
5% Ονομαστικό ρεύμα διακοπής ενεργού φορτίου |
A |
31.5 |
|||
|
Ονομαστικό ρεύμα διακοπής φόρτισης καλωδίου |
A |
10 |
|||
|
Ονομαστικοί χρόνοι διαλείμματος ενεργού φορτίου |
Φορά |
100 |
|||
|
Διακοπή ρεύματος σφάλματος γείωσης |
Α/Ώρα |
31,5/10 |
|||
|
Το ρεύμα φόρτισης των γραμμών και των καλωδίων αποσυνδέεται σε περίπτωση σφάλματος γείωσης. |
Α/Ώρα |
17.4/10 |
|||
|
Τεχνική ζωή |
Διακόπτης / Αποζεύκτη |
Α/Ώρα |
10000/3000 |
||
|
Πτυχίο IP |
Σφραγισμένο κουτί |
|
IP67 |
||
|
Κέλυφος διακόπτη |
|
IP4X |
|||
|
Πίεση αερίου |
Ονομαστικό επίπεδο φόρτισης αερίου (20℃, μετρητής πίεσης) |
Mpa |
0.02 |
||
|
Ονομαστικό αέριο Ελάχιστο επίπεδο συνάρτησης (20℃, πίεση μετρητή) |
Mpa |
0 |
|||
|
Απόδοση σφράγισης, |
Ετήσιος ρυθμός διαρροής |
%/Ετος |
≤0,05 |
||
● Πρότυπο εφαρμογής της μονάδας φιλικής προς το περιβάλλον
◆ Κοινές τεχνικές απαιτήσεις των προτύπων GB/T 1022 για συσκευές διανομής και ελέγχου υψηλής τάσης.
◆ GB/T39063640,5 kV μεταλλικός κλειστός εξοπλισμός διανομής και έλεγχος AC.
◆ GB/T1985 Διακόπτης απομόνωσης AC υψηλής τάσης και διακόπτης γείωσης
◆ GB/T38043,6-40,5kV Διακόπτης φορτίου υψηλής τάσης AC
◆ GB/T1984 Διακόπτης κυκλώματος AC υψηλής τάσης
◆ GB/T4208 Κωδικός IP επιπέδου προστασίας κελύφους
◆ GB/T7354 Μέτρηση μερικής εκφόρτισης
◆ GB/T311.1 Συντονισμός μόνωσης Μέρος 1: Ορισμός, αρχές και κανόνες
● Χρήση συνθηκών της μονάδας φιλικής προς το περιβάλλον
◆ Μέγιστη θερμοκρασία: +45 βαθμοί Κελσίου.
◆ Ελάχιστη θερμοκρασία: -25 βαθμοί Κελσίου.
◆ Μέγιστη θερμοκρασία: (μέσος όρος 24 ωρών) +35 βαθμοί Κελσίου.
◆ Μέγιστη μέση σχετική υγρασία (24 ώρες 1: ≤ 95%, Υψόμετρο: ≤ 1500 m. Σεισμική ικανότητα: 8 μοίρες.
◆ Βαθμός προστασίας: φορτισμένο στεγανοποιητικό αμάξωμα IP67, κέλυφος ντουλαπιού διακόπτη IP4x；
◆ Ο περιβάλλον αέρας δεν πρέπει να μολύνεται προφανώς από διαβρωτικά εύφλεκτα αέρια και υδρατμούς.
◆ Δεν υπάρχει σημείο συχνών βίαιων κραδασμών και η σχεδίαση σκληρότητας κάτω από σκληρά μέρη πληροί κάθε είδους απαιτήσεις.
◆ Όταν χρησιμοποιείται υπό κανονικές περιβαλλοντικές συνθήκες πέραν του GB/T3906, ο χρήστης πρέπει να διαπραγματευτεί με την KEXR

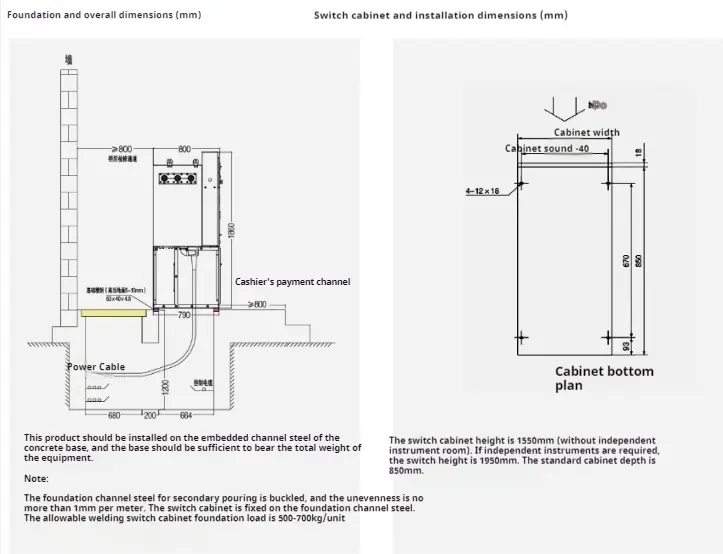

● Οδηγίες εγκατάστασης
