HV Switchgear

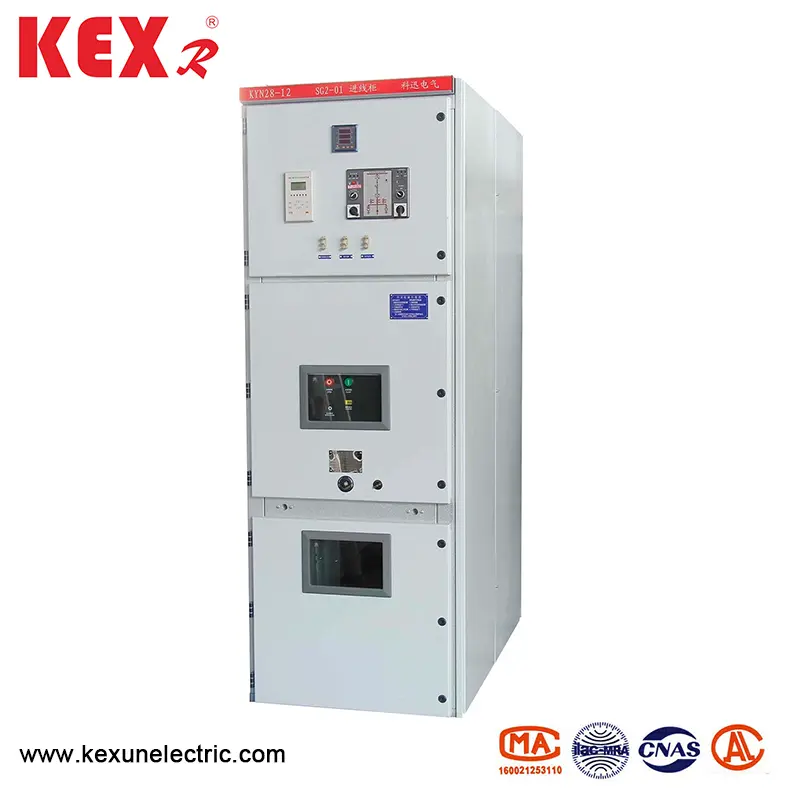

Το Kyn28-12 HV Switchgear παράγεται από τον Kexun, κατασκευαστή στην Κίνα. Μπορεί να συνειδητοποιήσει τον έξυπνο έλεγχο του συστήματος και έχει τις λειτουργίες του τηλεχειριστηρίου, της τηλεμετρίας, της απομακρυσμένης επικοινωνίας και της απομακρυσμένης προσαρμογής. Το δίκτυο πεδίου ελέγχεται μέσω του λεωφορείου CAN με διεπαφή επικοινωνίας. Ταυτόχρονα, έχει τη λειτουργία των "πέντε προφυλάξεων" για να πραγματοποιήσει τον έλεγχο, την προστασία και την παρακολούθηση του κυκλώματος.
Μοντέλο: Kyn28-12
Μάρκα: Kexr

● Χρήση συνθηκών

▶ Θερμοκρασία αέρα: -10 ~ 40 ℃;

▶ Υψόμετρο: Κάτω από 1000μ.

▶ Υγρασία: Σχετική υγρασία: Ο ημερήσιος μέσος όρος λιγότερο από 95%και ο μηνιαίος μέσος όρος δεν υπερβαίνει το 90%

▶ Πίεση υδρατμών: Η ημερήσια μέση τιμή δεν είναι μεγαλύτερη από 2,2kPa και η μηνιαία μέση τιμή δεν υπερβαίνει τα 1,8kPa ;; Όταν η θερμοκρασία πέσει ξαφνικά, μπορεί να συμβεί συμπύκνωση, συνοδευόμενη από ρύπανση. Αυτό το προϊόν είναι κατάλληλο για τις ακόλουθες δύο περιβαλλοντικές συνθήκες που είναι πιο σοβαρές από τις κανονικές συνθήκες:

(1) Η συμπύκνωση δεν είναι συχνή (όχι περισσότερο από δύο φορές το μήνα κατά μέσο όρο) και είναι ελαφρώς μολυσμένη.

(2). Γενικά, δεν υπάρχει συμπύκνωση (όχι περισσότερο από δύο φορές το χρόνο κατά μέσο όρο), το οποίο είναι σοβαρά μολυσμένο

▶ Η HV Switchgear είναι κατάλληλη για σκληρά μέρη όπου δεν υπάρχει κίνδυνος πυρκαγιάς και έκρηξης και η σοβαρή ρύπανση είναι αρκετή για να διαβρωθεί τα μέταλλα και να καταστρέψει τη μόνωση

▶ Ο διακόπτης HV τύπου KYN28-12 είναι κατάλληλος για μέρη όπου δεν υπάρχει βίαιη δόνηση, προσκρούσεις και κάθετη κλίση δεν υπερβαίνει τα 80.


Σημείωμα:

(1) Ο διακόπτης HV επιτρέπει την αποθήκευση και τη μεταφορά στα -30 ℃

(2) Όταν το υψόμετρο υπερβαίνει τα 1000 μέτρα, θα αντιμετωπιστεί σύμφωνα με τις τεχνικές απαιτήσεις B/2102 για ηλεκτρικές συσκευές υψηλής τάσης χρησιμοποιώντας περιοχές υψομέτρου ". Όταν το υψόμετρο δεν υπερβαίνει τα 2000 εκατομμύρια, δεν λαμβάνονται μέτρα για βοηθητικό εξοπλισμό χαμηλής τάσης.

(3) Όταν οι πραγματικές συνθήκες χρήσης διαφέρουν από τα παραπάνω, πρέπει να διαπραγματευτεί τόσο από τον χρήστη όσο και από τον κατασκευαστή.


◆ Το HV Switchgear αποτελείται από δύο μέρη: ένα σταθερό σώμα του ντουλαπιού και ένα τμήμα που μπορεί να τραβήξει (Handcart για σύντομο χρονικό διάστημα) (βλέπε σχήμα για το σχηματικό διάγραμμα της δομής των διανομών HV). Το κέλυφος του σώματος του υπουργικού συμβουλίου του διανομέα και οι πλακέδες κάθε λειτουργικής μονάδας είναι βιδωμένα από χάλυβα επικαλυμμένου με αλουμινένιο ψευδάργυρο. Το επίπεδο προστασίας του κελύφους του διακόπτη φτάνει στο IP4x και το επίπεδο προστασίας κάθε πίνακα διαμερισμάτων και πόρτας διακόπτη κυκλώματος είναι P2X όταν ανοίγει. Ο τύπος KYN28-12 HV SwitchGear μπορεί να είναι εξοπλισμένος με Handcart Circuit Breaker VS1, ZN 12V και Handcart Circuit Breaker και VD4 και VC Vacuum Contactor που παράγεται από την ABB Company. Το switchgear μπορεί να εγκατασταθεί σε διπλά ντουλάπια, δηλαδή, σε διάταξη back-to-back. Η εγκατάσταση και ο εντοπισμός σφαλμάτων του ντουλαπιού διακόπτη μπορεί να πραγματοποιηθεί μπροστά, οπότε ο ντουλάπι διακόπτη μπορεί να εγκατασταθεί στον τοίχο. Το μεγαλύτερο πλεονέκτημα της εγκατάστασης στον τοίχο είναι να αποθηκεύσετε το χώρο του δαπέδου. Επιπλέον, ο διακόπτης HV μπορεί να εγκατασταθεί χωρίς τον τοίχο, δηλαδή τον τύπο συντήρησης διπλής όψης. Η διάταξη της εσωτερικής δομής των δύο είναι ασυνεπής και το πλεονέκτημά της είναι βολική συντήρηση.

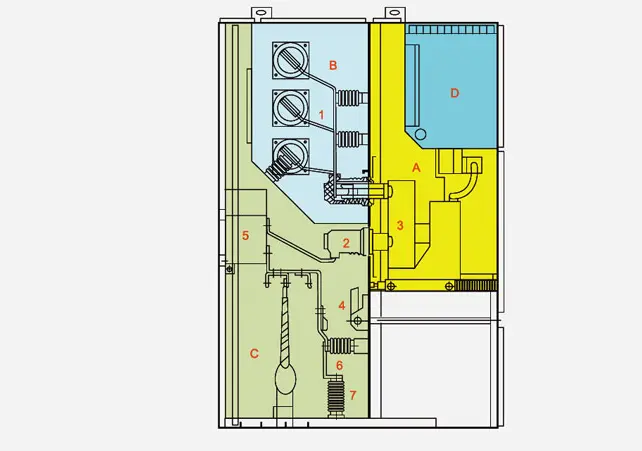

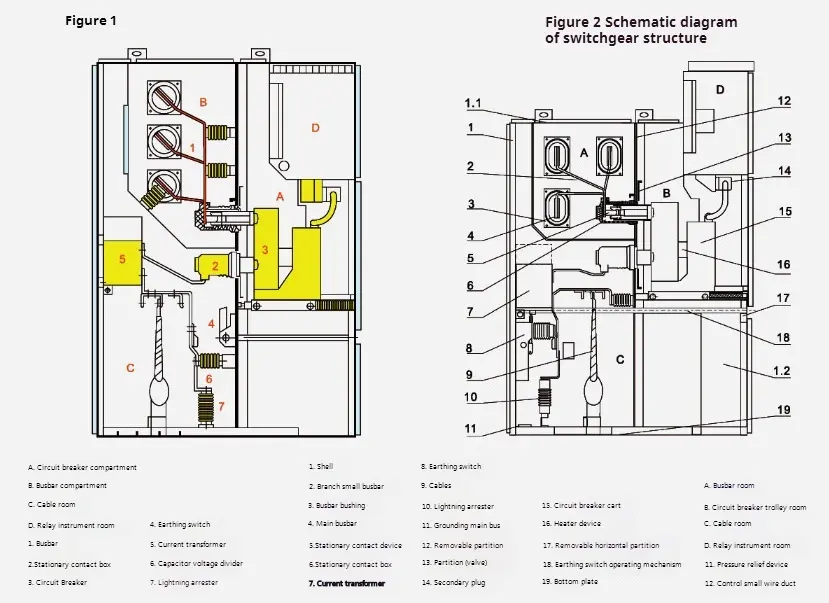

◆ Δομή διακόπτη HV

Hv Switchgear

◆ Επισκόπηση του διακόπτη HV τύπου Kyn28-12 τύπου HV

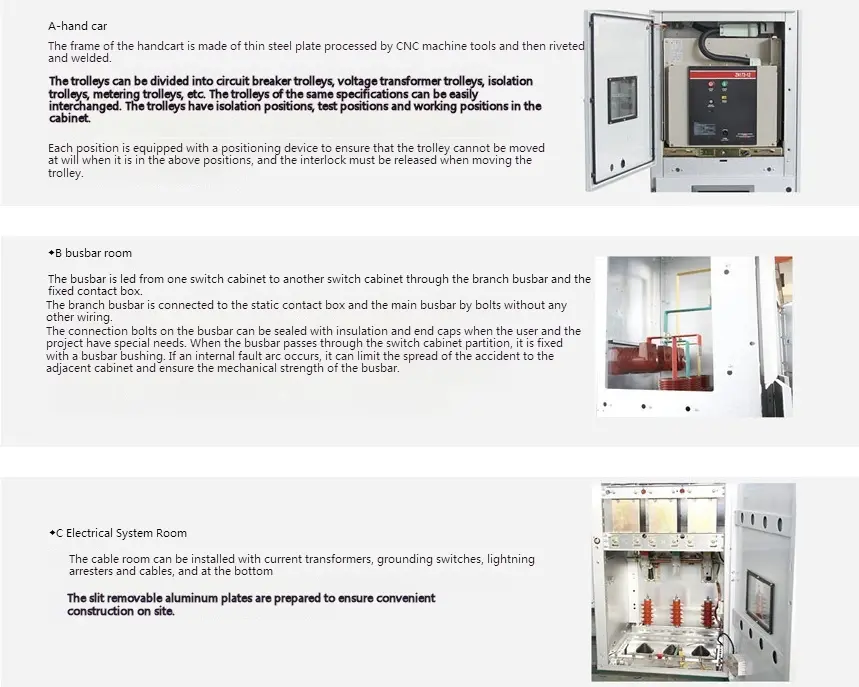

Το κέλυφος του ντουλαπιού και το διαμέρισμα του διακόπτη HV είναι κατασκευασμένα από πλάκες χάλυβα επικαλυμμένου με αλουμίνιο ή πλάκες χάλυβα που έχουν βιδωθεί μετά από επεξεργασία και λυγισμένη με εργαλεία CNC και το συσσωρευμένο διακόπτη μπορεί να διατηρήσει την ομοιομορφία σε μέγεθος. Η πλάκα χάλυβα επικαλυμμένου με αλουμινένιο ψευδώνυμο έχει ισχυρή αντι-διάβρωση και αντιοξειδωτικά αποτελέσματα και υψηλότερη μηχανική αντοχή από την ίδια πλάκα χάλυβα. Το εσωτερικό του HV Switchgear χωρίζεται σε 1 αίθουσα Handcart Room 2. Δωμάτιο λεωφορείου 3. Καλωδίου 4. Οι πόρτες του switchgear ψεκάζονται με ηλεκτροστατικό πλαστικό για να κάνουν τις επιφάνειές τους τα πλεονεκτήματα της αντοχής στην κρούση, της αντοχής στη διάβρωση και της όμορφης εμφάνισης (το χρώμα μπορεί να προσαρμοστεί από τους χρήστες).


◆ Κέλμα και διαμέρισμα

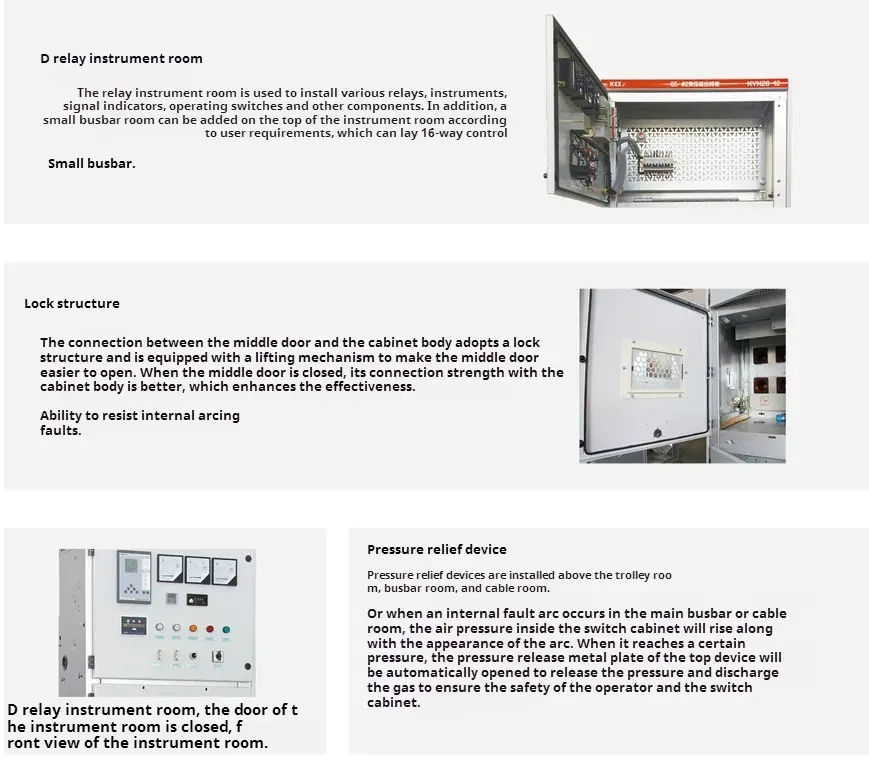

Το κέλυφος και το διαμέρισμα του διακόπτη HV τύπου KYN28-12 είναι κατασκευασμένα από υψηλής ποιότητας εισαγόμενες πλακίδια χαλύβδινου ψευδαργύρου με επικάλυψη αλουμινίου, οι οποίες είναι βιδωμένες μετά την κάμψη με εργαλεία CNC, έτσι ώστε ο συναρμολογημένος διακόπτης HV μπορεί να διατηρήσει την ομοιομορφία σε μέγεθος. Έχει ισχυρή αντοχή στη διάβρωση και αντοχή στην οξείδωση και έχει υψηλότερη μηχανική αντοχή από την ίδια πλάκα χάλυβα. Το HV Switchgear χωρίζεται σε δωμάτιο χειρός (διαμέρισμα διακόπτη κυκλώματος), αίθουσα λεωφορείων, αίθουσα καλωδίων και αίθουσα οργάνων αναμετάδοσης (αίθουσα χαμηλής τάσης) ανά διαμέρισμα. Το κέλυφος κάθε μονάδας είναι ανεξάρτητα γειωμένο.

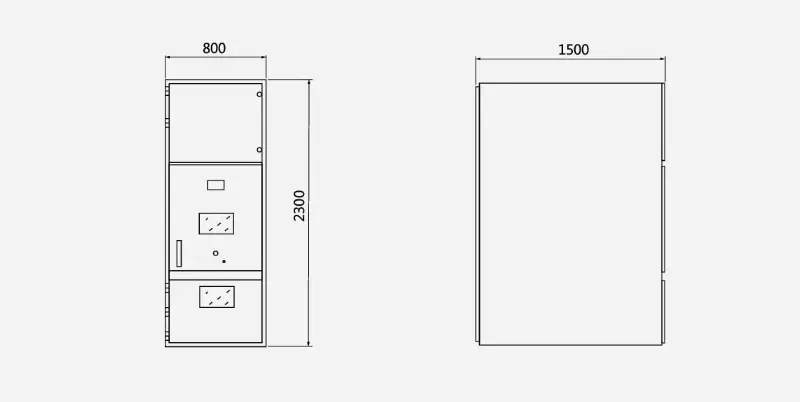

◆ Οι διαστάσεις περιγράμματος του HV Switchgear είναι όπως Belows:

Ύψος (β)

2300mm

Πλάτος (α)

Όταν το ονομαστικό ρεύμα του διαύλου κλάδου είναι κάτω από το 1600Α και το ρεύμα σπασίματος βραχυκυκλώματος είναι 31,5ka,

800mm

Όταν ονομάζεται ρεύμα του λεωφορείου υποκαταστήματος άνω του 1600Α.

1000mm

Βάθος (γ)

Εισερχόμενα καλωδίων και εξερχόμενη γραμμή

1500mm

Γενικά εισερχόμενα και εξερχόμενη γραμμή

1660 χιλιοστά

Βάρος

800-1200 kg



Hv SwitchgearHv SwitchgearHv SwitchgearHv Switchgear
